Anschluss - Emitor Ab Combolook Handbuch

Tastatur
f
Kontrollknop
Ton + Lautstärke
B. Anschluss:
Benutzen Sie den Hauptschalter, um das Instrument einzuschalten und erstellen sie eine Verbindung zwischen der
Signalquelle und einer der BNC-Buchsen (SAT-TV) mit Hilfe des BNC/ F Adapters. Nach einer Aufwärmphase fragt sie
das COMBOLOOK mit welchem Geräteteil sie arbeiten möchten (TV oder SAT).
Die Auswahl erfolgt mit Taste Nr. 1 oder Nr. 2 auf der Zifferntastatur.
Das Instrument zeigt das Frequenzspektrum von 2-900MHz (TV) oder 920-2200 MHz (SAT) auf dem Bildschirm und
das Hauptmenü auf dem LCD-Display.
C. Drehknopf und Kontrolltaste:
SAT-Teil: Beginnen sie durch drücken der Kontrolltaste. Der Text auf dem LCD-Display wechselt von FREQ
(Frequenz) nach SPAN (Frequenzband). Ein weiterer Druck und die Anzeige kehrt zurück in den FREQ-Modus.
TV-Teil: Beginnen sie durch drücken der Kontrolltaste. Der Text auf dem LCD-Display wechselt von FREQ (Frequenz)
nach SPAN (Frequenzband). Ein weiterer Druck und die Anzeige kehrt zurück in den FREQ-Modus.
Die Kontroll-Taste steuert einige wichtige Funktionen. Es ist wichtig zu wissen, wie man die Kontrolltaste in den
unterschiedlichen Betriebsarten des COMBOLOOK korrekt benutzt. Die Funktionen der Kontrolltaste in den
unterschiedlichen Betriebsarten (im SAT-Modus).
Spektrum:
Frequenz
Bandbreite(SPAN)
Wenn das COMBOLOOK sich im Frequenz-Modus befindet, wird der Cursor mit dem Drehknopf gesteuert. Bewegen
sie den Cursor auf und ab durch drehen des Knopfes nach links oder rechts.
D. Information:
Die Position des Cursors (Frequenz), die Start-Frequenz des Spektrums (920 MHz), die Stop-Frequenz des Spektrums
(2150 MHz) und die Bandbreite (1231 MHz) kann auf dem Monitor abgelesen werden.
Der wichtigste Messwert, die dB-Stärke, wird in der Mitte des Monitors angezeigt.
Der Messwert der eingestellten Frequenz erfolgt kontinuierlich und wird mehrmals pro Sekunde aktualisiert.

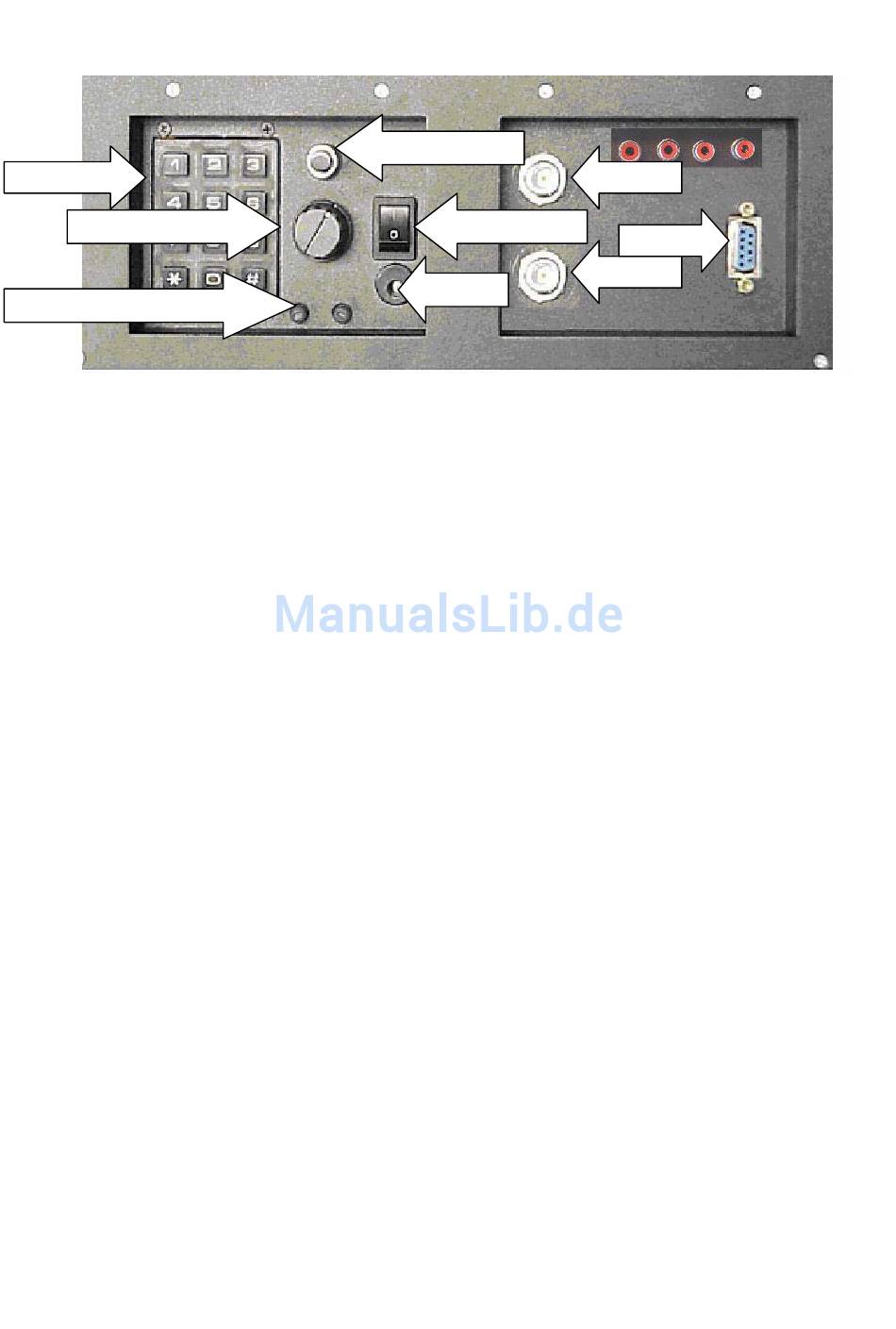

Kontroll-Taste
Hauptschalter
Ladebuc
Bild-Modus:
Frequenz
Memory
BNC
RS232
BNC
Digital-Modus:
Frequenz
Memory
