ECO-DIM.08
Input voltage
Aansluit wattage
Geschikte lading
Type dimmer
Bediening
Werkbare temperatuur
Afmetingen
Gewicht
√ 0-50W LED
√ Fase afsnijding (R, C)
√ Optimale dimbaarheid en lichtstabiliteit
√ MIN. en MAX. afstelling
√ Bescherming tegen stoorsignalen
√ Geruisloos dimmen
√ Soft-start systeem
√ Druk/draaiknop
Snoerdimmer met draaiknop én zowel MIN als MAX afstelling. Hiermee kunt
u dus de beste dimbaarheid uit iedere led lamp halen. Daarnaast kunt u
gewoon de welbekende druk/draaiknop gebruiken (i.p.v. pulsdrukker). Veel
gebruiksvriendelijker te bedienen!
√ Overload Protection
√ Short Circuit Protection
√ Over Temperature Protection
220-240V, 50Hz
0-50W LED 10-100W Halogeen/gloeilampen
Led-, halogeen-, gloeilampen
R,C Fase afsnijding
Druk/draai knop
max. 35°C
96.7 x 30.4 x 39.4 mm
30 gr.
Installatie
A
B
C
D
E
F
G

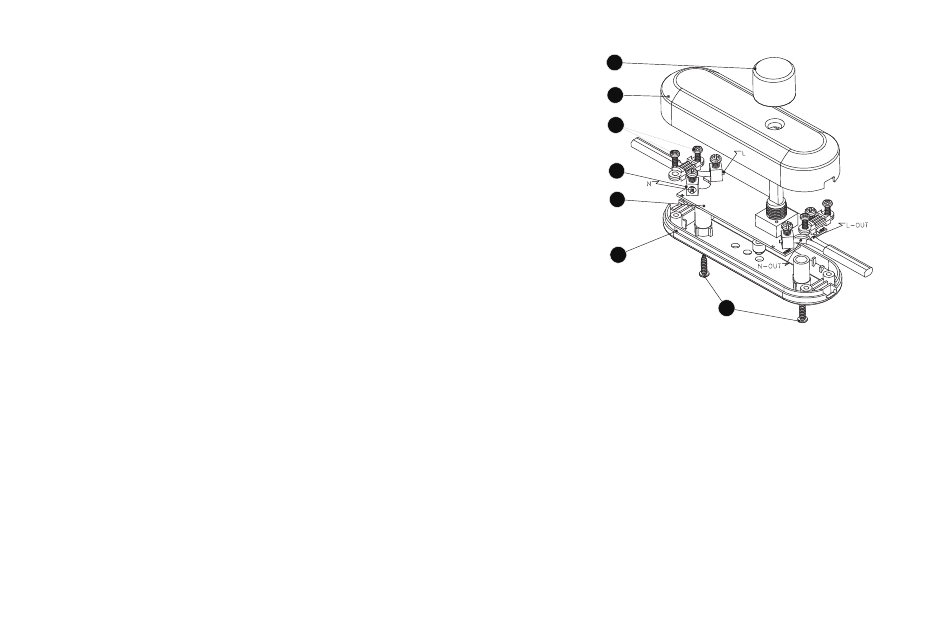

Stap 1: Haal de dimmerknop van de bovenkant van de vloerdimmer
af (A,B)
Stap 2: Draai nu de schroeven los aan de onderkant van de
vloerdimmer (F)
Stap 3: Haal nu de boven en onderkant van de vloerdimmer van
elkaar af (B,D)
Stap 4: Draai de schroeven los om het installatiedraad straks te
kunnen bevestigen (D)
Stap 5: Stip de installatiedraden zodat er goed contact gemaakt kan
worden
Stap 6: Stop de L (bruine draad) en N (blauwe draad) nu in de
contacten (C). LET OP: Doe dit aan de juiste kant van de printplaat
(L/N)
Stap 7: Herhaal stap 3 t/m 6 nu voor de kant waar het snoer naar de
lamp toe gaat LET OP: Hier heten de aansluitpunten N-OUT en L-OUT
Stap 8: Controleer of de draden goed vast zitten
Stap 9: Plaats de onderkant (D) en de bovenkant (B) weer op elkaar
Stap 10: Draai de schroeven aan de onderkant weer vast (F)
Stap 11: Plaats de dimmerknop weer op de draaipin (A)
