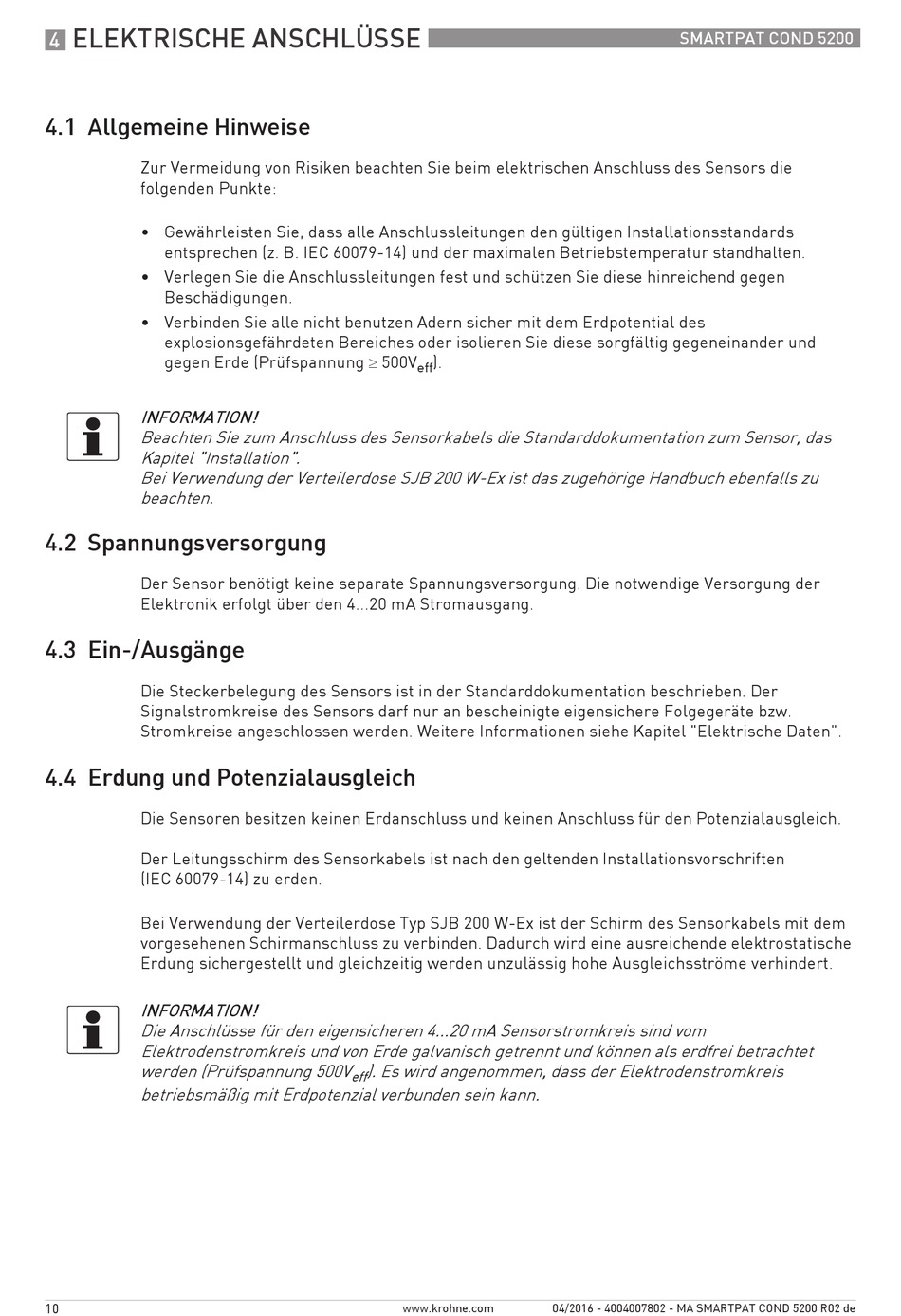

ELEKTRISCHE ANSCHLÜSSE
4

4.1 Allgemeine Hinweise

Zur Vermeidung von Risiken beachten Sie beim elektrischen Anschluss des Sensors die
folgenden Punkte:
• Gewährleisten Sie, dass alle Anschlussleitungen den gültigen Installationsstandards
entsprechen (z. B. IEC 60079-14) und der maximalen Betriebstemperatur standhalten.
• Verlegen Sie die Anschlussleitungen fest und schützen Sie diese hinreichend gegen
Beschädigungen.
• Verbinden Sie alle nicht benutzen Adern sicher mit dem Erdpotential des
explosionsgefährdeten Bereiches oder isolieren Sie diese sorgfältig gegeneinander und
gegen Erde (Prüfspannung ≥ 500V
INFORMATION!
Beachten Sie zum Anschluss des Sensorkabels die Standarddokumentation zum Sensor, das
Kapitel "Installation".
Bei Verwendung der Verteilerdose SJB 200 W-Ex ist das zugehörige Handbuch ebenfalls zu
beachten.

4.2 Spannungsversorgung

Der Sensor benötigt keine separate Spannungsversorgung. Die notwendige Versorgung der
Elektronik erfolgt über den 4...20 mA Stromausgang.
4.3 Ein-/Ausgänge
Die Steckerbelegung des Sensors ist in der Standarddokumentation beschrieben. Der
Signalstromkreise des Sensors darf nur an bescheinigte eigensichere Folgegeräte bzw.
Stromkreise angeschlossen werden. Weitere Informationen siehe Kapitel "Elektrische Daten".

4.4 Erdung und Potenzialausgleich

Die Sensoren besitzen keinen Erdanschluss und keinen Anschluss für den Potenzialausgleich.
Der Leitungsschirm des Sensorkabels ist nach den geltenden Installationsvorschriften
(IEC 60079-14) zu erden.
Bei Verwendung der Verteilerdose Typ SJB 200 W-Ex ist der Schirm des Sensorkabels mit dem
vorgesehenen Schirmanschluss zu verbinden. Dadurch wird eine ausreichende elektrostatische
Erdung sichergestellt und gleichzeitig werden unzulässig hohe Ausgleichsströme verhindert.
INFORMATION!
Die Anschlüsse für den eigensicheren 4...20 mA Sensorstromkreis sind vom
Elektrodenstromkreis und von Erde galvanisch getrennt und können als erdfrei betrachtet
werden (Prüfspannung 500V
betriebsmäßig mit Erdpotenzial verbunden sein kann.
10
).
eff
). Es wird angenommen, dass der Elektrodenstromkreis
eff
