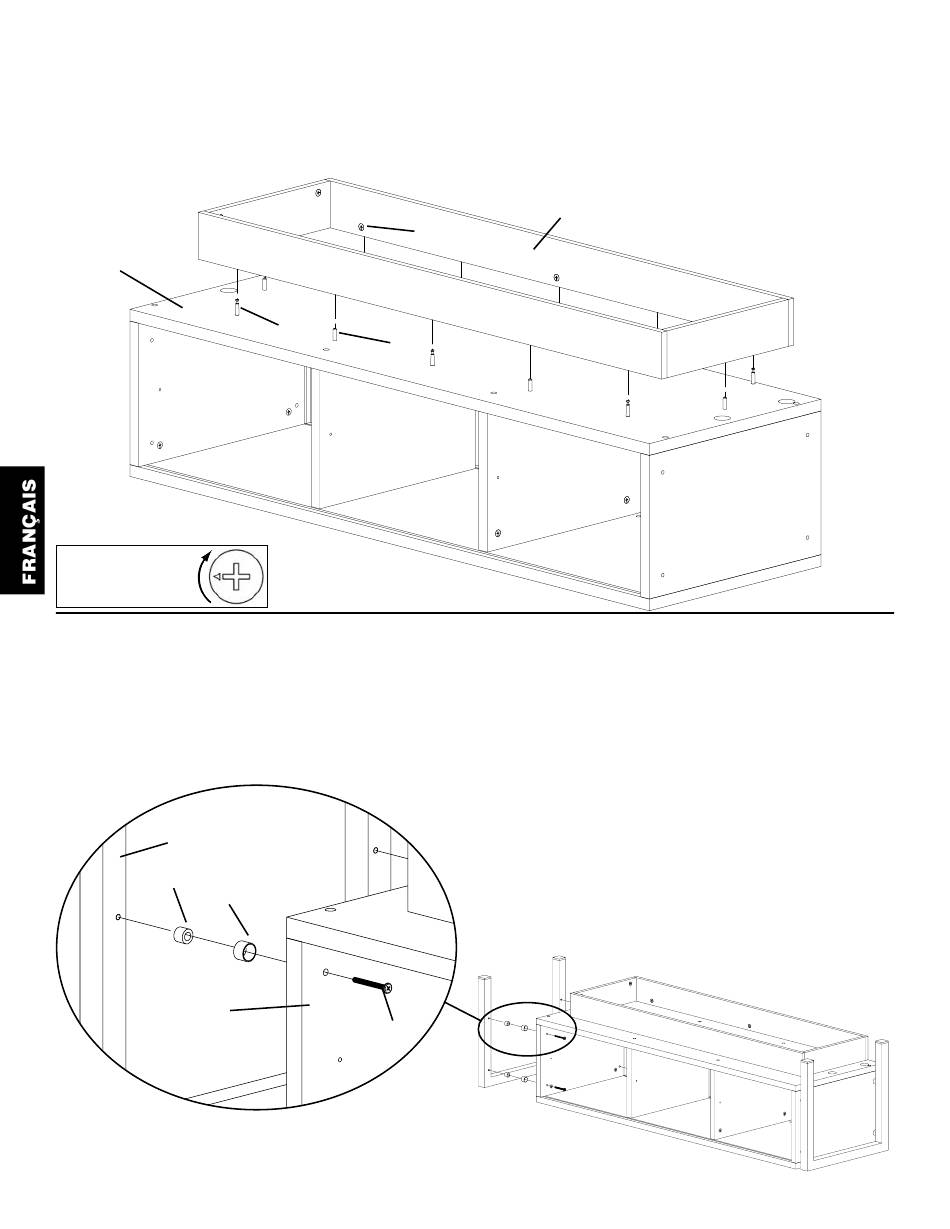

Etape 9 : Ajout de l'assemblage de base sur le panneau inférieur
Renversez et placez le cadre de base assemblé de manière à ce que les trous du cadre de base soient alignés sur les goujons (c) et les axes
de came (b) du panneau inférieur (p). Serrez les six cames (a) sur les rails de base avant (w) correspondant aux axes de came du panneau
inférieur, de manière à ce que le cadre de base assemblé soit fixé solidement au panneau inférieur.
p
Remarque : Les cames
doivent être serrées
dans le sens horaire.
Etape 10 : Ajout des pattes
Pour ajouter les pattes (y), faites d'abord glisser l'entretoise en caoutchouc (g) pour l'ajuster sur l'entretoise en aluminium (h). Insérez
ensuite un boulon M6 (f) à travers le panneau extérieur (s, t) et l'assemblage d'entretoises ; enfin, vissez le boulon dans la patte.
Reportez-vous à la vue détaillée du schéma 10 si vous avez besoin d'aide. Répétez cette procédure pour les trous restants sur les pattes
de gauche et de droite. Serrez à fond chaque boulon M6 avec la clé Allen (n).
Vue détaillée
y
g
h
s
Schéma 9
a
b
c
f
w
Schéma 10
