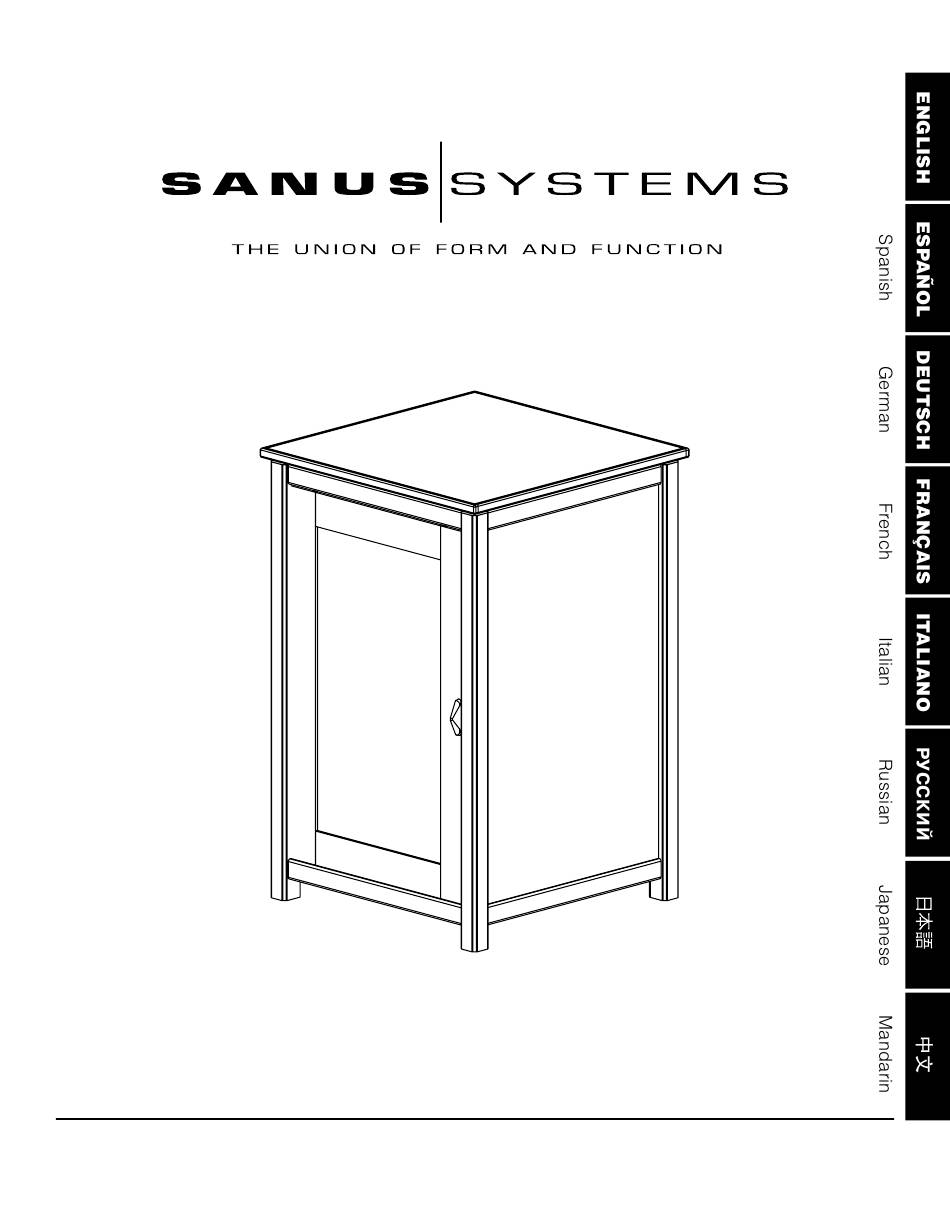

International Assembly Instructions for model WFA37
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 USA 12.28.05
Customer Service: (800) 359-5520 • (651) 484-7988 • fax (651) 636-0367
Customer Service Europe: +31 - (0)40 36 68 619 • fax +31 - (0)40 36 68 615
See complementary Sanus products at www.sanus.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sanus Systems WFA37
Inhaltszusammenfassung für Sanus Systems WFA37

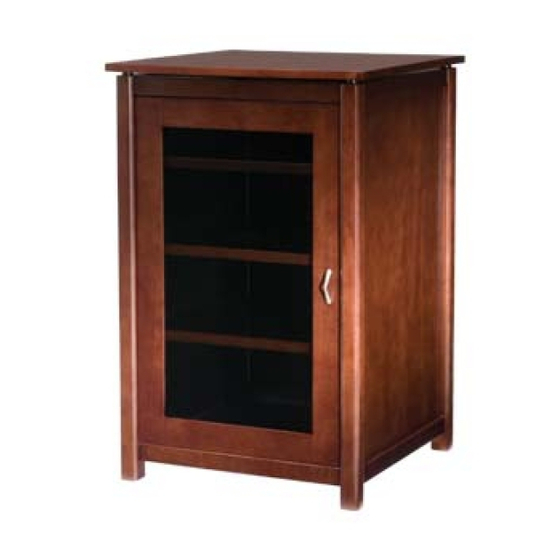

- Seite 19 F U N K T I O N Montageanleitung für Modell: WFA37 Wir freuen uns, dass Sie sich für ein Woodbrook-Möbelmodell von Sanus Systems entschieden haben. Woodbrook-Möbel bestehen aus echtem Hartholz und schalldämmenden MDF-Spanplatten. Sicherheitshinweis: Wenn Sie diese Anweisungen nicht verstehen oder Zweifel an der Sicherheit der Montage haben, rufen Sie einen Fachmann an oder kontaktieren Sie Sanus Systems telefonisch unter +1-800-359-5520 (USA) oder +31-(0)40-266-8619 (Europa).
- Seite 20 Teileliste (Fortsetzung) (1) Unterer Regalboden – q (3) Mittlerer Regalboden – r (1) Holzverkleidung – w (1) Linke Seitenplatte – s (1) Rechte Seitenplatte – t (1) Rückwand – u (1) Tür – v Schritt 1: Seitenplatten vorbereiten Einen Einschraubdübel (a) in jeder der kleineren Bohrungen in den Seitenplatten (s, t) eindrehen. Alle Einschraubdübel mit einem Phillips-Kreuzschlitzschraubendreher festziehen.
- Seite 21 Schritt 2: Querleisten vorbereiten An jeder vorderen Querleiste (o) und hinteren Querleiste (p) eine Hülse (b) anbauen. Der Pfeil in jeder Hülse muss zu der Bohrung an der Seite der Querleisten zeigen. Weitere Hinweise siehe Abbildung 2. Abbildung 2 Detailansicht Pfeil Schritt 3: Querleisten anbauen Die vorderen und hinteren Querleisten (o, p) an der Seitenplatte (s) anbauen.
- Seite 22 Schritt 4: Seitenplatte anbauen Die Seitenplatte (t) bündig gegen die Querleisten (o, p) drücken, so dass der Einschraubdübel (a) in die Bohrungen passt, auf die die Hülsen (b) zeigen. Der Passstift (d) passt in die benachbarte Bohrung. Jede Hülse im Uhrzeigersinn festziehen, bis die Querleisten fixiert sind.
- Seite 23 Schritt 6: Oberteil anbauen Vorsichtig einen Passstift (c) in die Bohrungen an der Oberseite jeder Seitenplatte (s, t) einschlagen. Ein Distanzstück (g) über jeden Passstift schieben. Das Oberteil (n) so aufdrücken, dass es fest auf den Passstiften sitzt. Weitere Hinweise siehe Abbildung 6. Abbildung 6 Detailansicht t...
- Seite 24 Schritt 8: Scharnier an der Tür anbauen Eine Scharnierschraube (j) durch das Scharnier (l) in die Tür (v) eindrehen. Alle Schrauben mit einem Phillips-Kreuzschlitzschrauben- dreher festziehen. Die Schritte wiederholen, bis die Scharniere sicher montiert sind. Abbildung 8 Detailansicht j Schritt 9: Türeinbau Die Tür (v) so ausrichten, dass die Bohrungen der Scharnierplatte (m) mit dem vorderen Bohrungspaar der Seitenplatte (s, t) übereinstimmen.
- Seite 25 Die Rückwand (u) anhalten und eine Holzschraube (f) durch die Rückwand in die hintere Querleiste (p) eindrehen. Die Schritte wiederholen, bis die Rückwand mit vier Holzschrauben fixiert ist. Alle Schrauben mit einem Phillips-Kreuzschlitzschraubendreher festziehen. Weitere Hinweise siehe Abbildung 11. Hinweis: Die Firma Sanus Systems empfiehlt, alle Komponenten und alle Kabel zu installieren, bevor die Rückwand angebaut wird. Detailansicht...
-
Seite 26: Seiteneinstellung
Jedes Scharnier lässt sich in mehreren Richtungen verstellen. Weitere Hinweise siehe Abbildung 12. Abbildung 12 Seiteneinstellung Tiefeneinstellung Höheneinstellung -0,5 mm +0,5 mm +2,5 mm -3,5 mm +/- 1,5 mm Sanus Systems 2221 Hwy 36 West, St. Paul, MN 55113 USA Kundendienst: 800.359.5520. Ergänzende Sanus-Produkte finden Sie unter www.sanus.com.
