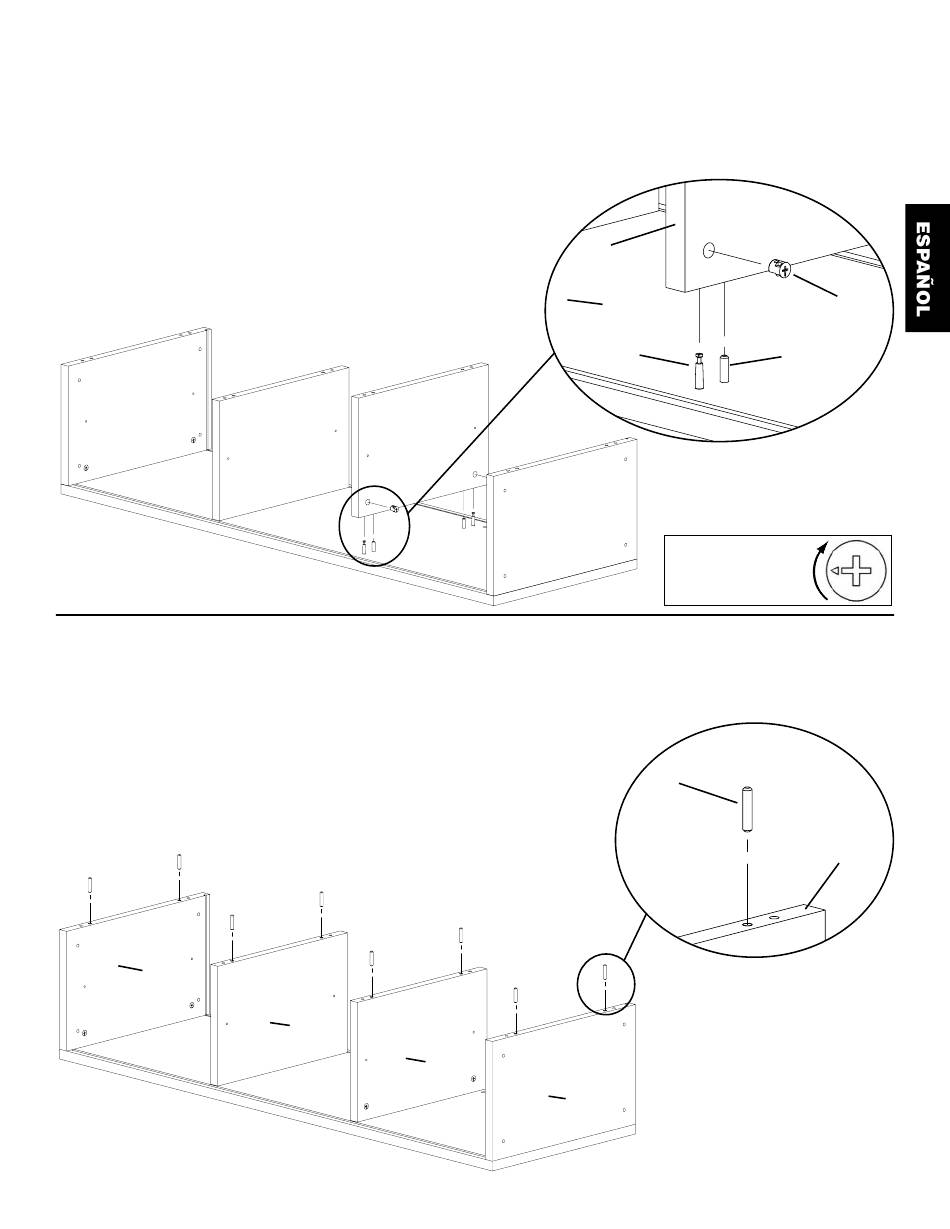

Paso 3: Agregar los paneles interiores
Insertar cada una de las levas (a) en cada uno de los paneles interiores (q,r) de la misma forma que se procedió en el paso 2. Colocar el
panel interior de modo que calce en las clavijas (c) y los pasadores de leva (b), como se muestra en la vista detallada del diagrama 3.
Asegurarse de que los paneles interiores no bloqueen la ranura. Las levas en el panel interior deben quedar orientadas hacia los paneles
exteriores. Apretar las levas en los dos paneles interiores.
Paso 4: Agregar las clavijas
Insertar las 8 clavijas (c) en la parte superior de los paneles (q,r,s,t) como se ilustra en la vista detallada del diagrama 4. Asegurarse de
que queden insertadas en los agujeros más cercanos al centro.
s
Diagrama 3
Diagrama 4
q
r
Vista detallada
r
o
b
Nota: Las levas deben
apretarse con un
movimiento en
sentido horario
Vista detallada
c
t
a
c
t
