Paso 7: Preparar la parte inferior

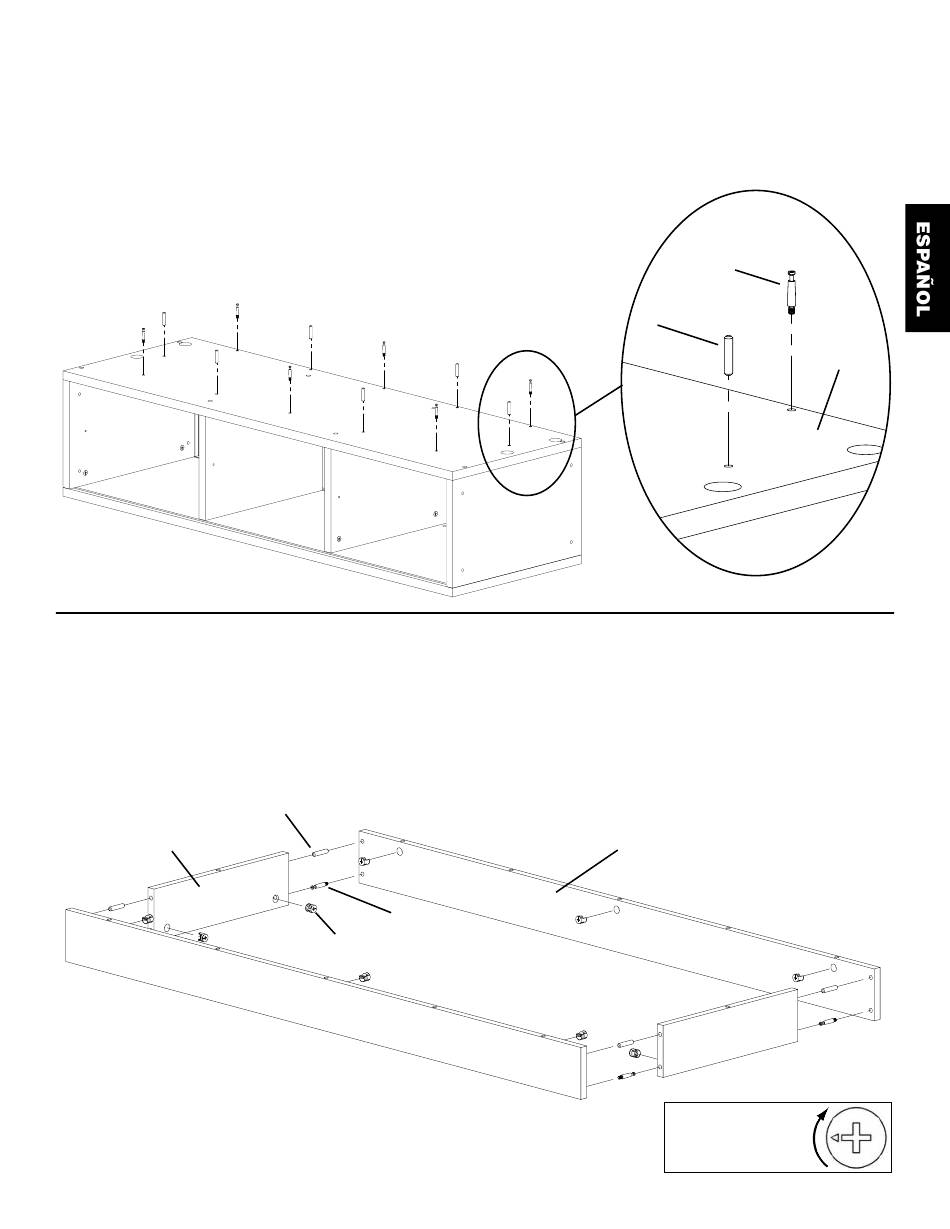

Insertar los 6 pasadores de leva (b) y las 6 clavijas (c) en la parte inferior (p) como se muestra en la vista detallada del diagrama 7.
Apretar los pasadores de leva con un destornillador Phillips hasta que queden bien asegurados.
Paso 8: Armar la base
Insertar los 4 pasadores de leva (b), las 4 clavijas (c) y las 10 levas (a), como se ilustra en el diagrama 8. Apretar los pasadores de leva
con un destornillador Phillips. Luego, conectar los carriles de base delanteros (w) a los carriles de base laterales (x). Proceder a apretar
las 4 levas en los carriles laterales. Una vez armados, los carriles deben formar un rectángulo sólido.
