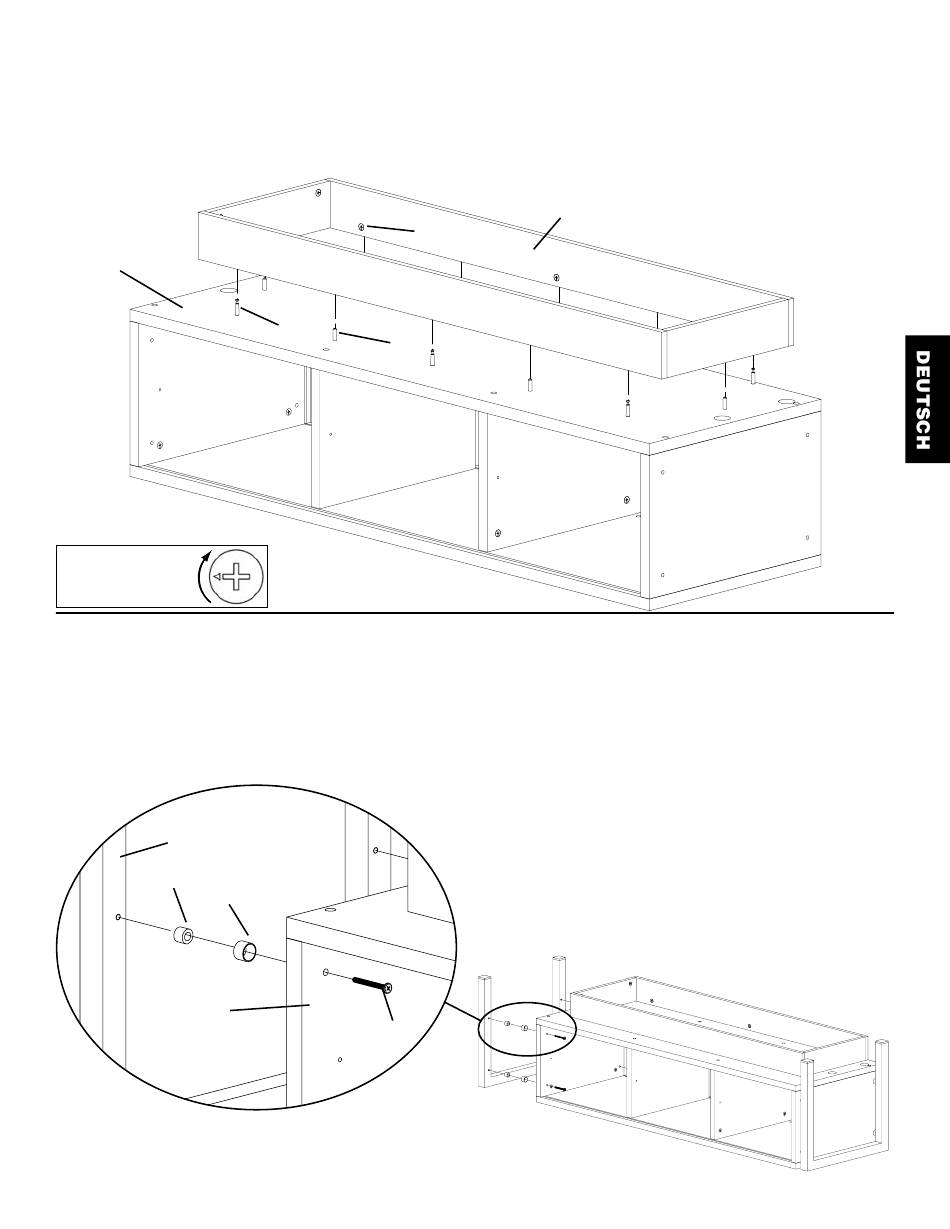

Schritt 9: Hinzufügen der Sockelbaugruppe am Unterteil
Den montierten Sockelrahmen umdrehen und so ausrichten, dass die Bohrungen des montierten Sockelrahmens auf die Passstifte (c) und
die Einschraubdübel (b) am Unterteil (p) ausgerichtet sind. Die 6 Hülsen (a) an den langen Sockelleisten (w) so für die entsprechenden
Einschraubdübel am Unterteil festziehen, dass der montierte Sockelrahmen mit dem Unterteil verbunden wird.
p
Hinweis: Die Hülsen
sollten im Uhrzeigersinn
festgezogen werden.
Schritt 10: Hinzufügen der Beine
Zum Anbau der Beine (y) zunächst das Gummidistanzstück (g) so verschieben, dass es in das Aluminiumdistanzstück (h) passt. Dann die
Schraube M6 (f) durch die Außenwand (s, t) und die beiden Distanzstücke stecken und in das Bein eindrehen. Siehe dazu Detailansicht
in Abbildung 10. Diesen Vorgang für die übrigen Bohrungen am linken und rechten Bein wiederholen. Jede Schraube M6 mit einem
Inbusschlüssel (n) sorgfältig festziehen.
Detailansicht
y
g
h
s
Abbildung 9
a
b
c
f
w
Abbildung 10
