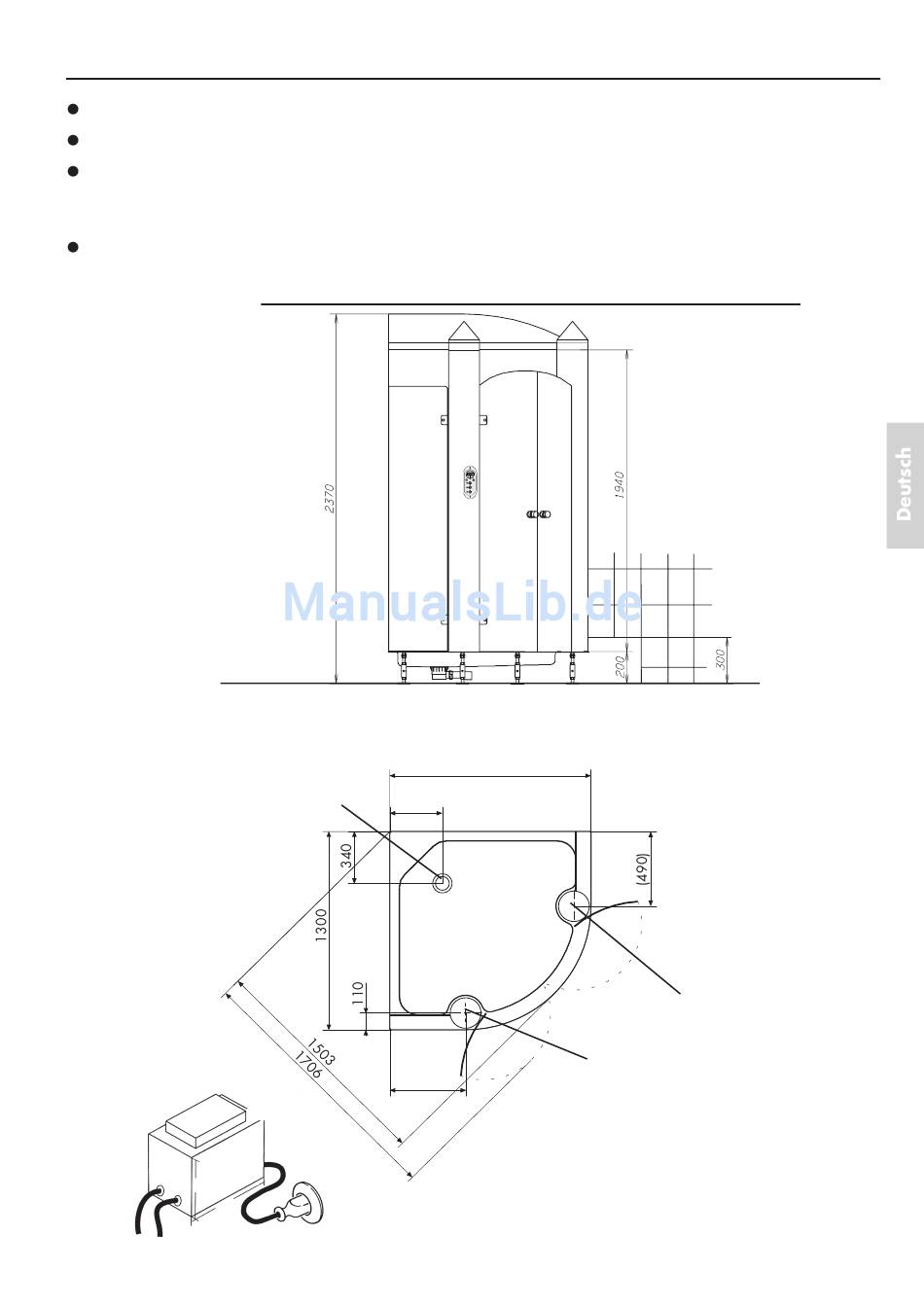

Abmessungen

5
Die erforderliche Raumhöhe für die Montage beträgt 2,4 m.
Den Bereich, in dem die Duschwanne aufgestellt wird, waagerecht vorbereiten.
Die Duschwanne muß unter die Fliesen gestellt werden. Hierzu müssen die unteren Fliesenreihen
(min 165 mm/max 215 mm) im Bereich der Duschwanne ausgespart werden . Die Duschwanne
kann maximal 10 mm eingelassen werden.
Die Maße sind in Millimeter angegeben.
>42°
1300
Ablauf
340
Säule mit Seitenbrausen
Funktionssäule mit Bedienelementen
(490)
15
85
100
