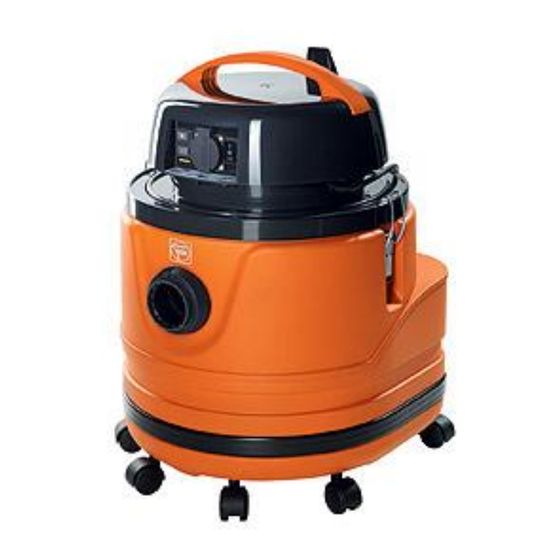

- Seite 1 FEIN - Repair - Tools FEIN Dustex 25 / 40 FEIN DUSTEX 25 FEIN DUSTEX 40 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 2 FEIN - Repair - Tools Technische Information FEIN FEIN Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 3: Inhaltsverzeichnis
Inhaltsangabe Demontage Filterpatrone Demontage Schwimmer Demontage Motoreinheit Demontage Elektronik / Netzkabel Demontage Motor Demontage Wasserhahn Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 4: Demontage Filterpatrone
1. Seitliche Klammern (2) öffnen, kompl. Kopf vom Behälter abnehmen 2. Kopf um 180° drehen 3. Verschluß lösen, Filterpatrone abnehmen und wenn nötig wechseln Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08... -
Seite 5: Demontage Schwimmer
Werkzeug: 2. Filterkorb mit Schwimmer abnehmen 3. Schwimmer wechseln, wenn nötig Schraubendreher kreuz PH 2 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 6: Demontage Motoreinheit
1. Deckel abschrauben ( 4 Schrauben ) 2. Filterelemente (3) herausnehmen Werkzeug: Schraubendreher kreuz PH 2 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 7: Demontage Elektronik / Netzkabel
Werkzeug: 2. Zugentlastung lösen und Netzkabel herausziehen Schraubendreher 3. Elektronik abnehmen schlitz, kreuz PH 2 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 8: Demontage Motor
1. Zwischenring abschrauben (6 Schrauben) Schraubendreher 2. Befestigungsschrauben der Deckplatte lösen (6 Stk.) und Deckplatte abnehmen kreuz PH 2 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 9 Gummidichtungen abnehmen 3. Dichtungsring (370) und Dichtung (330) aus dem Motorgehäuse herausnehmen, wenn erforderlich. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 10 1. Kohlehalter mit einem Schraubendreher vorsichtig aus der Führung heraushebeln Schraubendreher 2. Kohlehalter mit Kohlebürste herausnehmen schlitz Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 11: Demontage - Wasserhahn (Nur Fein Dustex 40)
1. Sechskantmutter lösen (SW 24) 2. Sechskantmutter, Stahlscheibe, Gummidichtung abnehmen 3. Kunststoffwasserhahn mit Dichtring abnehmen Werkzeuge: Gabelschlüssel SW 24 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Sahre / MVK 11 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
