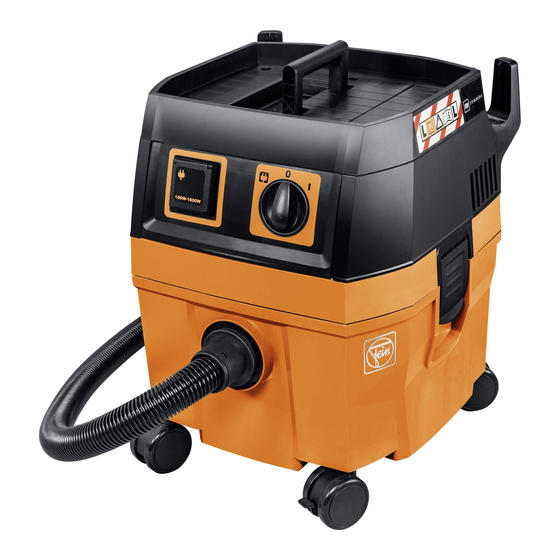

Fein Dustex 25L Reparaturanleitung
  1. Anleitungen
  2. Marken
  3. Fein Anleitungen
  4. Staubsauger
  5. DUSTEX 25L
  6. Reparaturanleitung
Fein Dustex 25L Reparaturanleitung

Fein Dustex 25L Reparaturanleitung

Vorschau ausblenden Andere Handbücher für Dustex 25L:
Inhaltsverzeichnis

Werbung

Quicklinks

Dustex 25L; 35L
Reparaturanleitung
C-SC_CSSM
Version 1.0
2015-02-27
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN
.
Seite 1 von 35

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fein Dustex 25L

Inhaltszusammenfassung für Fein Dustex 25L

  • Seite 1 Dustex 25L; 35L Reparaturanleitung C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 2: Inhaltsverzeichnis

    5. Benötigte Schmier- und Hilfsstoffe 6. Demontage 7. Montage 8. Störungssuche 9. Anschlussplan C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 3: Beschriebene Gerätetypen

    9 20 27 223 00 0 Dustex 35L / Turbo II 9 20 28 223 00 0 C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 4: Technische Daten

    Technische Daten Die vollständigen Technischen Daten finden Sie in der Betriebsanleitung des jeweiligen Geräts. Prüfdaten Die aktuellen Prüfdaten aller Geräte finden Sie im FEIN Extranet (Kundendienst → Reparaturhilfen). Schmierstoffe Die bei FEIN erhältlichen Schmierstoffe und Gebindegrößen finden Sie im FEIN Extranet (Kundendienst →...

  • Seite 5: Hinweise Und Vorschriften

    Für die bestimmungsgemäße Verwendung gilt das Geräte- und Produktsicherheitsgesetz. Außerhalb Deutschlands müssen die im jeweiligen Land gültigen Vorschriften eingehalten werden! C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 6 Die Elektronik kann, durch nicht Beachten der Sicherheitsbestimmungen für ESD-Schutz, beschädigt werden.  Montage/Demontage-Arbeiten an der Elektronik, ausschließlich an einem ESD geschützten Arbeitsplatz durchführen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 7: Benötigte Werkzeuge

    6 41 08 010 01 0 Torx T20 (Länge: 89 mm, 152 mm) Seitenschneider Kreuzschlitzschraubendreher PH1 C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 8: Benötigte Schmier- Und Hilfsstoffe

    Dustex 25L; 35L 5. Benötigte Schmier- und Hilfsstoffe Hinweis Für die Montage der Maschinen Dustex 25L / Turbo I und Dustex 35L / Turbo II werden keine Schmier- und Hilfsstoffe benötigt. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.

  • Seite 9: Demontage

    4. Die vier Schrauben (4) herausdrehen und die Haube entfernen. 5. Die Clips (5) öffnen und den Halter entfernen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 10: Montage

    4. Die Elektronik (3) herausnehmen. dreher PH1 5. Die angeschlossenen Kabel (4) von der Elektronik abziehen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 10 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 11 2. Die angeschlossenen Kabel (2) von der Elektronik abziehen. 3. Die Elektronik aus dem Gehäuse nehmen. 4. Das Gehäuse (3) abziehen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 11 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 12 6. Das Kabel (6) am Motor abziehen. 7. Den Motor (7) entfernen. 8. Den Motorlagerring (8) entfernen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 12 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 13 (Länge: 89 mm) 3. Den Filter (3) entfernen. 4. Das Kabelklemmstück (4) entfernen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 13 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 14 2. Die vier Sicherungsscheiben (2) entfernen. - Seitenschneider 3. Die Dichtung (3) entfernen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 14 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 15 6. Demontage Motor demontieren 1. Die Dichtung (1) entfernen. 2. Die Dichtung (2) entfernen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 15 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 16 3. Die Dichtung (3) entfernen. 4. Die vier Rollen (4) herausziehen. 5. Den Halter (5) entfernen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 16 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 17 6. Die Platte so weit eindrücken, bis die Clips des Halters hörbar einrasten. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 17 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 18 2. Die Dichtung (2) in die Aussparung einlegen. 3. Den Einsatz (3) einlegen. 4. Die vier Sicherungsscheiben (4) montieren. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 18 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 19 1. Die Dichtung (1) auf dem Motor platzieren. 2. Die Dichtung (2) auf dem Motor platzieren. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 19 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 20 3. Das Kabel der Sonde und vom Motor zweimal durch die Ferrithülse (3) wickeln. 4. Das Kabel der Sonde dreimal durch die Ferrithülse (4) wickeln. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 20 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 21 4. Das Kabel der Sonde dreimal durch die Ferrithülse (4) wickeln. 5. Das Kabel der Sonde zweimal durch die Ferrithülse (5) wickeln. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 21 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 22 2. Die Kabel der beiden Sonden in die Kabelführungen (3) einlegen. - Torx T15 (Länge: 89 mm) - Torx T20 (Länge: 152 mm) C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 22 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 23 2. Die zwei Einsätze (2) lagerichtig und vollständig einsetzen. 3. Die zwei Druckstücke (3) einsetzen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 23 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 24 3. Die Nase (3) am Motor auf den Pfeil (4) ausrichten. 4. Die zwei Kabel (5) an den Motor anschließen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 24 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 25 2. Den Motor (2) auf dem Motorlagering platzieren. Die Motornase zum Pfeil hin ausrichten. 3. Die zwei Kabel (3) an den Motor anschließen. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 25 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 26 3. Die Filter (3) platzieren. 4. Das Gehäuse mit den sieben Schrauben (4) verschrauben. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 26 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 27 3. Die Steckdose und den Schalter nach Anschlussplan verdrahten. - Kreuzschlitzschrauben- 4. Die Elektronik (4) nach Anschlussplan verdrahten. dreher PH1 C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 27 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 28 1. Die Elektronik (1) in die Halterung schieben. 2. Das Bedienelement (2) auf die Grundplatte stecken. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 28 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 29 1. Das Gehäuse (1) einsetzen. 2. Die Elektronik (2) einsetzen. 3. Den Deckel (3) aufstecken. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 29 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 30 5. Den Halter mit den drei Schrauben (5) verschrauben. 6. Die Haube mit den vier Schrauben (6) verschrauben. C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 30 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 31: Störungssuche

    Saugturbine läuft nach Behälterleerung nicht wieder an. Füllstandsensoren sowie den Zwischenraum der Füllstandsensoren mit einer Bürste reinigen C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 31 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 32 Bei elektrisch nicht leitenden Flüssigkeiten oder bei Schaumbildung funktioniert die Abschaltautomatik nicht. Füllstand ständig kontrollieren C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 32 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 33 Elektrowerkzeug läuft nicht Elektrowerkzeug auf Funktion prüfen / austauschen Steuerplatine, Steckdose prüfen evtl. austauschen C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 33 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 34: Anschlussplan

    Dustex 25L; 35L 9. Anschlussplan C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 34 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 35 Dustex 25L; 35L 9. Anschlussplan C-SC_CSSM Version 1.0 2015-02-27 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 35 von 35 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

Diese Anleitung auch für:

Dustex 35l
