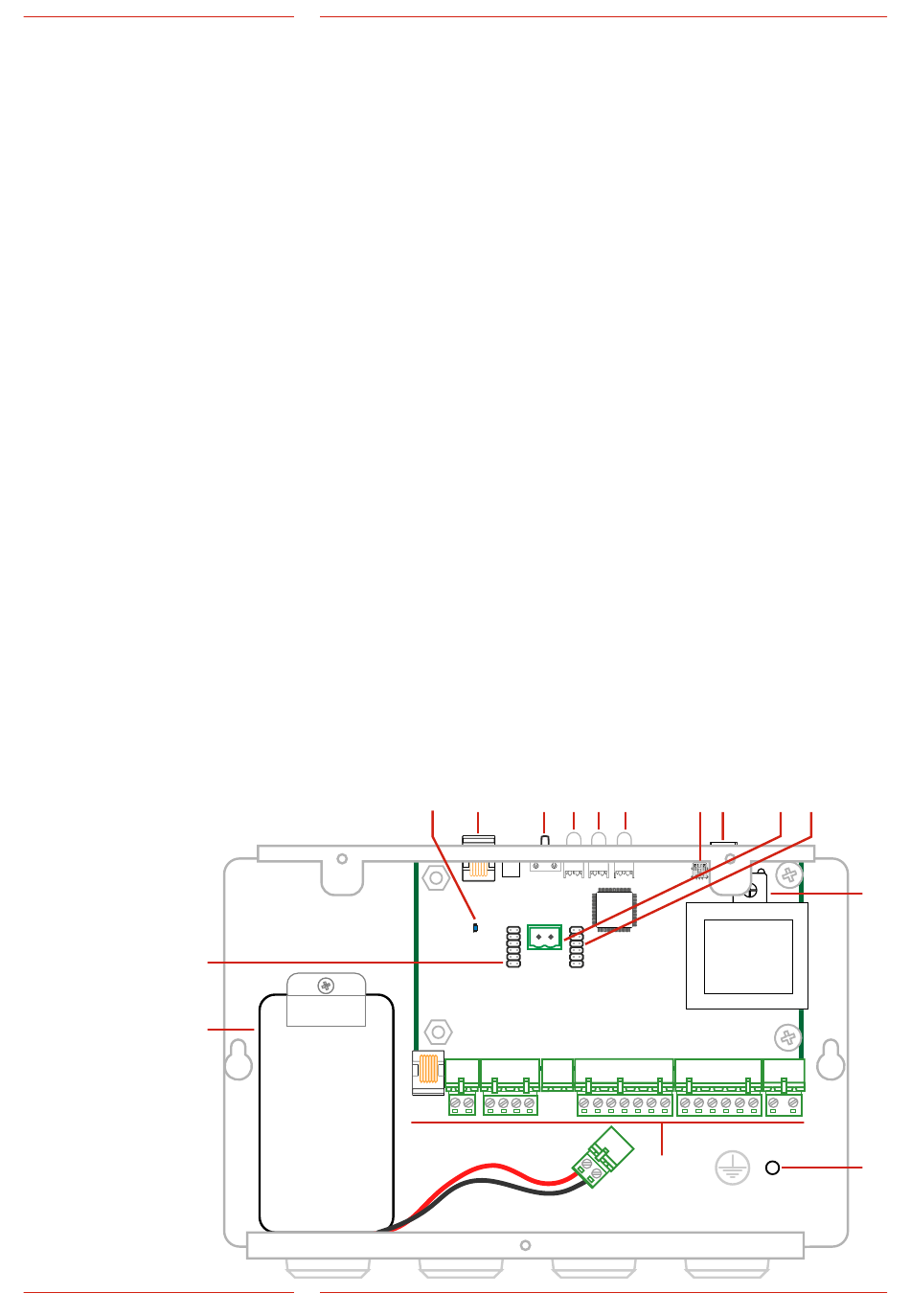

Übersicht SL6+-
Hauptstation
13
12
1. Bluetooth LED
2. Anschluss RJ12 für optio-
nalen Telefonhandapparat
Für Konfiguration und
Kommunikation über die
Gegensprechanlage. Kann
auch für externe Anrufe
verwendet werden (*siehe
Seite 34).Jedes standard-
mäßige Analogtelefon mit
Tonwahlverfahren kann
verwendet werden.
3. Rücksetztaste
• Alle Alarme zurücksetzen.
• Beendet einen laufenden
Anruf.
• Löst den Selbsttest aus.
• Aktiviert die Anzeige der
Stärke des GSM-Signals.
• Löst den Batterietest aus.
4. LED-Anzeigen
a. Netzbetrieb
b. Aktiver Alarm/batterie-
status
c. PSTN/GSM-Netz,
Anrufstatus
1 2
6
5. PC-Schnittstelle USB Mini B
Zur Firmware-Aktualisierung
und Konfiguration.
6. PC-Schnittstelle RS232
Für Konfiguration
7. Schraubklemme für
optionalen Handapparat-
Funktion wie Anschluss 1.
8. Steckplatz für optionale Karte
CANopen Lift
(*SL6-CAN-BOARD)
9. Anschluss für externen
System-Lautsprecher
10. GND Anschluss
(Erdanschluss)
11. Anschlussklemmenblock
12. 12 V Battery, 1,2 Ah
13. Steckplatz für GSM-Schnitts-
tellen-Leiterplatte
3 4a 4b 4c 5 6
11
7
8
9
10
