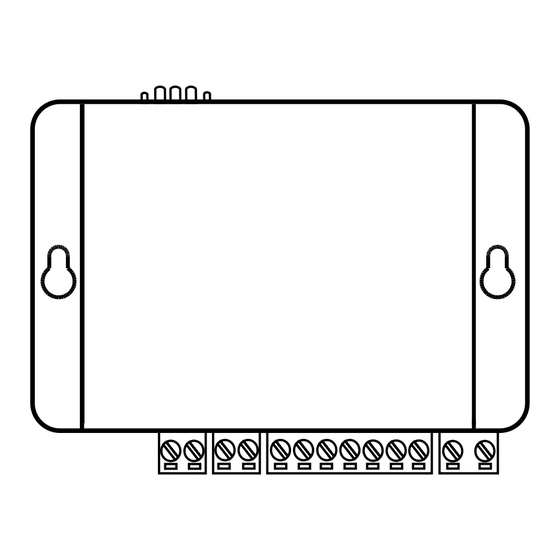

- Seite 1 GL6 Hand- buch GSM-Zubehör Innovation aus Tyresö, Schweden www.safeline-group.com 09.2020 © 2020 SafeLine and all the SafeLine products and SafeLine GL6 v.2.1.1 DE accessories are copyrighted by law.
-
Seite 2: Technische Daten
- Überstützung von 2G - SW 1.00 oder neuer erforderlich *IF-BOARD-4G - Unterstützung von 2G, 3G und 4G - SW 1.30 oder neuer erforderlich SIM card size: Micro SIM Betriebstemperatur: +5 bis +40 °C Luftfeuchte: 30–90 % rel. F. SafeLine GL6 v.2.1.1 DE... -
Seite 3: Inhaltsverzeichnis
Inhalts- Allgemeines verzeichnis Einleitung Übersicht Schaltplan Relaisausgang Gegensprechanlage Netzwerkdienste Verwendung der SIM-Karte LED-Anzeige GSM-Feldstärke Rücksetztaste Konfiguration Konfiguration mit PC SafeLine Pro Bedienung Fehlerbehebung Störungen/schlechte Tonqualität GSM-Interferenzen vermeiden SafeLine GL6 v.2.1.1 DE... -
Seite 4: Allgemeines
Instal- Beim Einsatz für einen anderen lation oder bei der Wartung. Es Zweck muss SafeLine vorab in ist unbedingt erforderlich, dass Kenntnis gesetzt werden. diese Montageanleitung den -Es darf in keiner Weise modifi - zuständigen Monteuren, Techni-... -
Seite 5: Einleitung
Einleitung Übersicht Das GL6 ist ein Leitungsemulator, der eine Standardtelefonleitung simuliert. Es kann zusammen mit allen SafeLine-Telefonen oder jedem anderen analogen Festnetztelefon verwendet werden. Durch die einfache Installation ohne Programmierung ist es sowohl für temporäre als auch für permanente Installationen geeignet. -
Seite 6: Schaltplan
Schaltplan 1 2 3 5 6 7 +12 VDC SafeLine GL6 v.2.1.1 DE... -
Seite 7: Relaisausgang
Batterieausfall Das Relais ist aktiv, wenn der Batterietest fehlgeschlagen ist. Systemausfall Der Relaisausgang ist aktiv, wenn das GL6 Zugriff auf das GSM-Netz hat. Der Relaisausgang schaltet sich ab, wenn das GSM-Netz länger als 15 s nicht verfügbar ist oder wenn der Netzstrom länger als 15 min lang unterbrochen war. -
Seite 8: Gegensprechanlage
Verwendung der Sprechanlage Wenn ein Anruf über die Gegensprechanlage getätigt wird, klingelt das GL6 bis zu 16 Mal und wartet, dass ein mit dem GL6 verbundenes Telefon den Anruf annimmt. LED 3 zeigt an, wenn das Klingeln endet, falls der Anrufzeitzähler aktiviert ist. LED 3 leuchtet für die gesamte Dauer des Anrufs. -
Seite 9: Netzwerkdienste
Wenden Sie sich an Ihren Dienstanbieter, um weitere Informationen zu 4G und VoLTE im gewünschten Gebiet zu erhalten. Verwendung Das GL6 kann die PIN nur erkennen, wenn sie auf „1234“, „0000“, „1111“ eingestellt oder deaktiviert ist. Bei einer hiervon der SIM-Karte abweichenden Einstellung kann das GL6 nicht auf die SIM-Karte zugreifen. -
Seite 10: Led-Anzeige
Eingehender Anruf. Blinkt rot Suche nach GSM-Netz. Leuchtet rot Keine SIM-Karte. *Mit der Taste Raute, „#“, wird das Gespräch beendet. Bitten Sie den Bediener, vor dem Auflegen die Taste „#“ zu drücken, um den Notruf zu quittieren. SafeLine GL6 v.2.1.1 DE... -
Seite 11: Gsm-Feldstärke
5 Sekunden lang gedrückt halten Bei Verwendung von Batteriestrom abschalten 3 Sekunden lang gedrückt halten Anzeige der Signalstärke des GSM-Netzes 3-mal drücken Batterietest manuell starten 1-mal drücken Batterietest abbrechen 1-mal drücken Bei Verwendung von Batteriestrom einschalten SafeLine GL6 v.2.1.1 DE... -
Seite 12: Konfiguration
Konfiguration Konfiguration Das Gerät kann vor der Montage in der Zentrale oder nach der Montage vor Ort konfiguriert werden. mit PC Die Konfigurationssoftware SafeLine Pro kann von www.safe- line-group.com heruntergeladen werden. SafeLine SafeLine SafeLine Pro Verwenden Sie die neueste Version von SafeLine Pro. - Seite 13 So können bis zum Auslösen eines Ereignisses z. B. 10 min, 10 s oder 10 Impulse vergehen. 3. Relaisausgang Stellt den Betriebsmodus des Ausgangsrelais ein. • Keine Das Ausgangsrelais ist nicht aktiviert (Standard). • Batterieausfall Das Ausgangsrelais wird aktiviert, wenn der Batterietest negativ ausfällt. SafeLine GL6 v.2.1.1 DE...
-
Seite 14: Sms-Nachrichten
• Systemausfall Das Ausgangsrelais wird aktiviert, wenn das GL6-Modul Zugang zu einem GSM-Netz hat. Das Ausgangsrelais wird deaktiviert, wenn seit über 15 Sekunden keine Verbindung zum GSM-Netz besteht oder die Stromversorgung seit über 15 Minuten unterbrochen ist. • Notlicht Relais wir aktiviert: Ausfall der Hauptstromversorgung. Batte–... -
Seite 15: Verbindung
SMS-Empfänger: Sie können bis zu 3 Handynummern angeben. Meldung: Die Nachricht kann bis zu 128 Zeichen umfassen. 5. Verschiedenes Setzt alle Eingabefelder auf die Standardwerte zurück. Versetzt SafeLine Pro in den Basismodus, löscht eingegebene Telefonnum- mern usw. 6. Verbindung Test Mit einem an das GL6-Modul angeschlossenen Computer. -
Seite 16: Systemeinstellungen
Wählen Sie abhängig vom Netzwerkmodul das Drahtlosnetz aus. 9. Datei Zum Öffnen einer zuvor gespeicherten GL6-Parameterdatei oder zum Speichern der aktuellen GL6-Parameter in einer Datei. Beispiel: IDD12345678.gl6. Zum Speichern der GL6-Parameter- datei zwecks Verwendung an anderer Stelle. SafeLine GL6 v.2.1.1 DE... -
Seite 17: Bedienung
Um den Test abzubrechen, drücken Sie einmal die Rück- setztaste. • Batterieunterspannungsschutz Wenn das GL6 mit Batteriestrom betrieben wird, schaltet die Batte– rieschutzfunktion das GL6 aus, sobald die Batteriespannung auf 10,7 Volt abfällt. Wenn die Netzstromversorgung wiederhergestellt wird, schaltet sich das GL6 wieder ein. -
Seite 18: Fehlerbehebung
Ein Anruf kann nicht getätigt werden. Fehlermeldung vom Tele– fonanbieter. • Für Anrufe muss immer die Vorwahl verwendet werden. Störungen/ • Beachten Sie, dass die Verkabelung zwischen dem GL6 und dem Aufzugtelefon/Telefon im Wesentlichen aus einer schlechte Standard-Festnetzleitung besteht und daher nicht zusammen mit Hochspannungsleitungen in das Förderkabel des Lifts Tonqualität... -
Seite 19: Eu Declaration Of Conformity
Your partner in lift safety EU Declaration of Conformity GL6 V3.0 EU Declaration of Conformity Product: Mobile network emulator Type / model: Safeline GL6 Article no: *GL6, *GL6-4G, *GL6-FC, *GL6-FC-4G Manufacturer: SafeLine Sweden AB Year: 2020 We herewith declare under our sole responsibility as manufacturer that the products referred to above... - Seite 20 Support: +32 (0)4 85 89 08 95 SafeLine Deutschland GmbH Kurzgewannstraße 3 · D-68526 Ladenburg · Germany Tel.: +49 (0) 6203 840 60 03 · sld@safeline.eu SafeLine Group UK Unit 47 · Acorn Industrial Park · Crayford · Kent · DA1 4AL · United Kingdom Tel.: +44 (0) 1322 52 13 96 ·...
