5.3 P

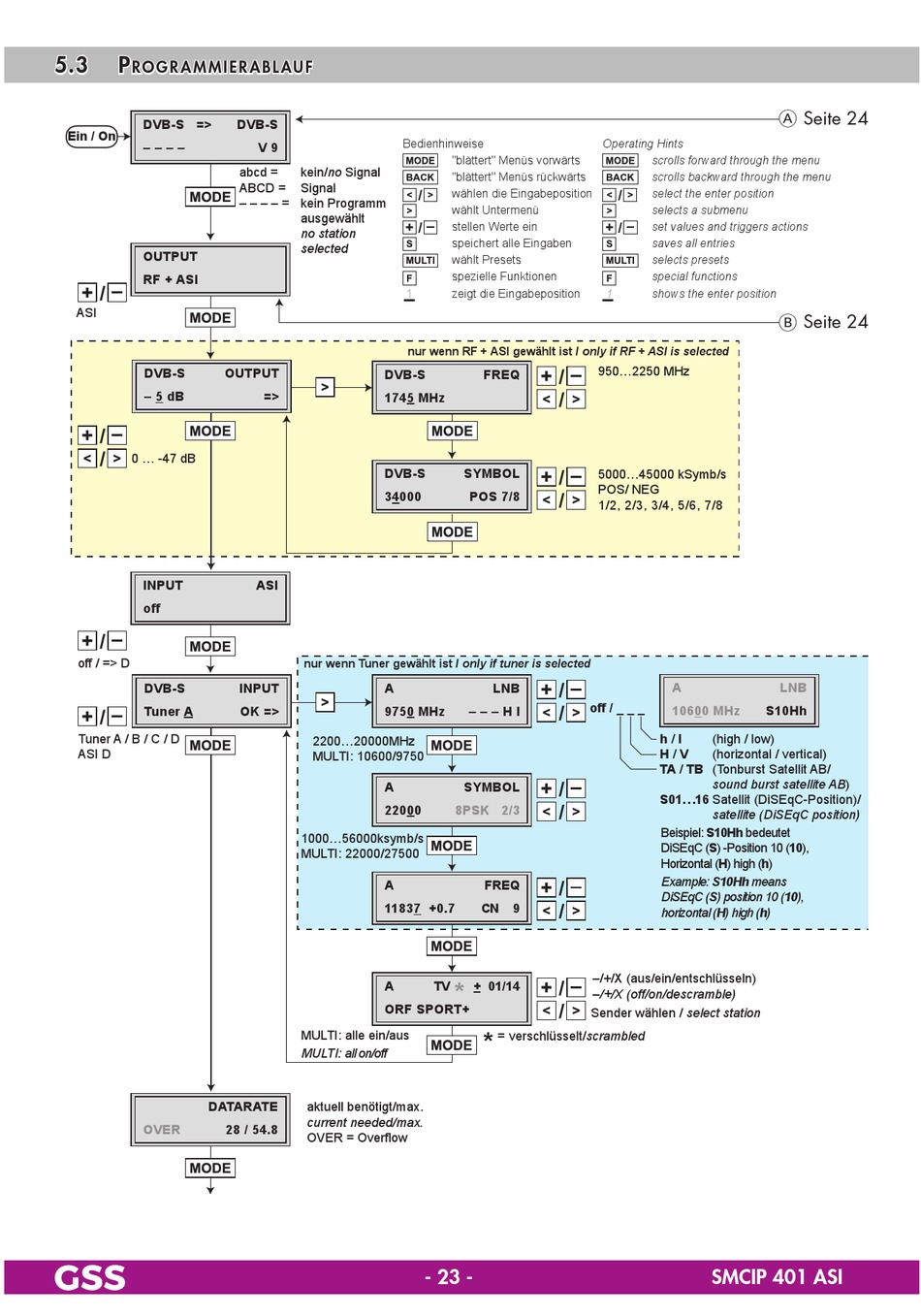

r o g r a m m I e r a B l au f
DVB-S =>
Ein / On
– – – –
OUTPUT
RF + ASI
ASI
DVB-S
– 5 dB
0 ... -47 dB
INPUT
off
off / => D
DVB-S
Tuner A
Tuner A / B / C / D
ASI D
OVER
0x0800
DVB-S
V 9
abcd = kein/no Signal
ABCD = Signal
– – – – = kein Programm
ausgewählt
no station
selected
OUTPUT
=>
ASI
nur wenn Tuner gewählt ist / only if tuner is selected
INPUT
OK =>
2200...20000MHz
MULTI: 10600/9750
1000...56000ksymb/s
MULTI: 22000/27500
MULTI: alle ein/aus
MULTI: all on/off
DATARATE aktuell benötigt/max.
current needed/max.
28 / 54.8
OVER = Overflow
TS/ONID
0x0000
CA-MODE
Data –> CA
Bedienhinweise
"blättert" Menüs vorwärts
"blättert" Menüs rückwärts
wählen die Eingabeposition
wählt Untermenü
stellen Werte ein
speichert alle Eingaben
wählt Presets
spezielle Funktionen
1 zeigt die Eingabeposition
nur wenn RF + ASI gewählt ist / only if RF + ASI is selected
DVB-S FREQ
1745 MHz
DVB-S SYMBOL
34000 POS 7/8
A LNB
9750 MHz – – – H l
A SYMBOL
22000 8PSK 2/3
A FREQ
11837 +0.7 CN 9
*
A TV + 01/14
ORF SPORT+
*
= verschlüsselt/scrambled
- 23 -
Operating Hints
scrolls forward through the menu
scrolls backward through the menu
select the enter position
selects a submenu
set values and triggers actions
saves all entries
selects presets
special functions
1 shows the enter position
950...2250 MHz
5000...45000 kSymb/s
POS/ NEG
1/2, 2/3, 3/4, 5/6, 7/8
A
off / _ _ _
10600 MHz
h / l (high / low)
H / V (horizontal / vertical)
TA / TB (Tonburst Satellit AB/
sound burst satellite AB)
S01...16 Satellit (DiSEqC-Position)/
satellite (DiSEqC position)
Beispiel: S10Hh bedeutet
DiSEqC (S) -Position 10 (10),
Horizontal (H) high (h)
Example: S10Hh means
DiSEqC (S) position 10 (10),
horizontal (H) high (h)
–/+/X (aus/ein/entschlüsseln)
–/+/X (off/on/descramble)
Sender wählen / select station
SMCIP 401 ASI
Seite 24
A
Seite 24
B
LNB
S10Hh
