Seite 39 6.6 Grenzwerte für Gase ....64 6.7 Firmware Upgrade ....65 WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 40 10.3 Entsorgung ..... 71 11. Technische Daten 12. Zubehör Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 41: Allgemeines
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Werkskalibrierungen/DKD/DAkkS-Kalibrierungen erfolgen nach internationalen ■ Normen. Weitere Informationen: ■ - Internet-Adresse: www.wika.de - zugehöriges Datenblatt: SP 62.11 - Anwendungsberater: Tel.: +49 9372 132-8971 info@wika.de WIKA Betriebsanleitung Analysegerät, Typ GA11...

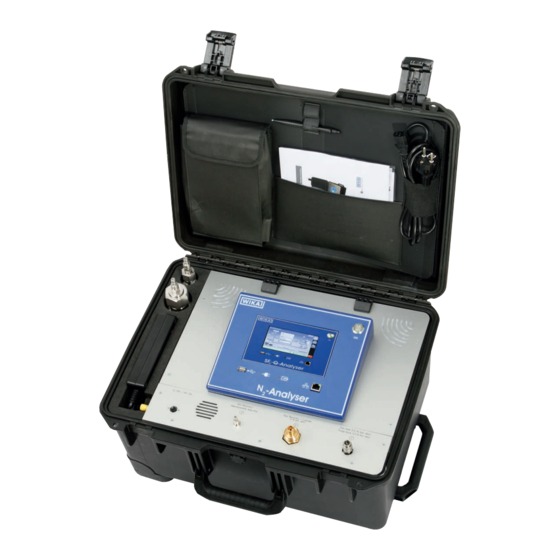

Seite 42: Aufbau Und Funktion
 EIN-/AUS-Taste  Touchscreen  Netzwerkanschluss (LAN)  Eingang, Rückpumpen   Ausgang, Gaszylinder  Netz- und Ladeanzeige   Ausgang für  Gasauffangbeutel USB-Schnittstelle   Netzanschluss        WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 43: Beschreibung
500 Datensätzen. Die Datensätze können über die integrierte USB-Schnittstelle exportiert werden. Erweiterbare Sensorik Die Sensorik des GA11 ist modular und kann erweitert werden. Darüber hinaus besteht die Möglichkeit Messgas intern zu speichern und nach der Messung verlustfrei in den ursprünglichen Gasraum zurückzupumpen.
Seite 44: Lieferumfang
Information … hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. 3.1 Bestimmungsgemäße Verwendung Das GA11 dient der Ermittlung der Gasqualität der folgenden Isoliergase und Gasgemische. Zulässige Isoliergase und Gasgemische für N -Analyser N₂ / CleanAir / DryAir ■...
Seite 45: Einsatzbereiche
Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden. Das Gerät nur mit Originalzubehör von WIKA betreiben. Eigenmächtige Umbauten am Gerät unterlassen. Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung gilt als Fehlgebrauch.
Seite 46: Personalqualifikation
Schutzbrille nach EN 166, Klasse 2. Schutz der Augen vor umherfliegenden Teilen beim Kuppeln bzw. Lösen der Schnellverbindungen unter Druck. Schutzhandschuhe tragen! Schutz der Hände vor Reibung, Abschürfung, Einstichen oder tieferen Verletzungen sowie vor Berührung mit heißen Oberflächen. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 47: Umgang Mit Isoliergasen Und Gasgemischen
Folgende Sicherheitshinweise beachten, um Gefahren durch Isoliergas zu vermeiden: Persönliche Schutzausrüstung tragen. ■ Das Sicherheitsdatenblatt des Gaslieferanten lesen. ■ Bei großen Leckagen schnell den Ort verlassen. ■ Für gute Belüftung sorgen. ■ Dichtigkeit der Betriebsmittel mit Lecksuchgerät sicherstellen (z. B. Typ GIR-10). ■ WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 48: Geltende Normen Und Richtlinien
CIGRE report 163, 2000 (Guide for SF₆ gas mixtures) ■ Isoliergas ist farb- und geruchlos, chemisch neutral, inert, nicht toxisch und nicht ozonschädigend. Detaillierte Angaben befinden sich in der IEC 60376 und IEC 61634. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 49: Umgang Mit Druckführenden Teilen
Das Typenschild befindet sich an der Rückseite des Displayrahmens. WIKA Alexander Wiegand SE & Co. KG, 63911 Klingenberg, Germany Product:  Power Supply:  Serial No:  Manufacturing Year:  Made in Germany Produktbezeichnung (Typ)  Hilfsenergie  Seriennummer  Herstelldatum  WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 50: Transport, Verpackung Und Lagerung
Direktes Sonnenlicht oder Nähe zu heißen Gegenständen ■ Mechanische Vibration, mechanischer Schock (hartes Aufstellen) ■ Ruß, Dampf, Staub und korrosive Gase ■ Explosionsgefährdete Umgebung, entzündliche Atmosphären ■ Lagerung im Freien oder in feuchter Umgebung ■ Unbefugter Zugriff ■ WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 51: Inbetriebnahme, Betrieb
5 Messungen mit der Rückpumpfunktion durchführen. Die Anzahl der akkubetriebenen Rückpumpzyklen hängt stark von dem Behälterdruck des zu messenden Gases ab. Das GA11 gibt eine Warnmeldung bei niedriger Akkuladung auf dem Display aus. Wird das Gerät nicht rechtzeitig mit dem Stromnetz verbunden, so wird es automatisch zum Schutz vor Schäden und Datenverlust ausgeschaltet.
Seite 52: Rückpumpen In Externen Gasraum (Unter Druck Stehend)
Gasraum ist angeschlossen. 5.3 Ein- und Ausschalten Einschalten ▶ Ein-/Austaster betätigen. ⇒ Selbstest wird durchgeführt. ⇒ Restgas wird gefiltert. ⇒ Gerät betriebsbereit. ⇒ Startbildschirm mit Sensorwerten wird angezeigt (Beispiel kann abweichen). Ausschalten ▶ Folgende Schaltfläche betätigen. ▶ WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 53: Messungen Durchführen
Gasraum kann eine Veränderung der Gasqualität herbeiführen. Bei mehrfacher Messung mit zwischenzeitlichem Zurückpumpen können die Messergebnisse bezüglich Feuchtigkeit des Gases voneinander abweichen. Für ein optimales Messergebnis, das Gas sollte erst nach Beendigung aller Messvorgänge am jeweiligen Gasraum zurückzuführen. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 54 Nach beendeter Messung öffnet sich ein Auswahlfenster, in dem der Speicherort ausgewählt werden kann. 3. Messergebnis speichern oder überspringen. Messergebnisse werden automatisch mit den definierten Grenzwerten verglichen und bei Bestehen wird ein OK-Symbol ausgegeben. Grenzwerte definieren (→ siehe Kapitel 12 „Zubehör“). WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 55 Das Messgas wird in einen unter Druck stehenden externen Gasraum gepumpt (z. B. Gaszylinder). Maximale Pumpleistung des Analysegerätes beträgt: 10 bar abs. (N₂-Analyser) ■ Externer Behälter  Bei aktivierter Funktion wird das Messgas aus einem externen Behälter an Anschluss  ebenfalls entleert. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 56: Laufende Messung Abbrechen
Das Messgas wird direkt in den gemessenen Gasraum zurückgepumpt. Anschluss  Das Messgas wird in einen unter Druck stehenden externen Gasraum gepumpt (z. B. Gaszylinder). Maximale Pumpleistung des Analysegerätes beträgt: 10 bar abs. (N₂-Analyser) ■ WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 57: Depot Und Drucklosen Gasraum Entleeren
Das Messgas wird in einen unter Druck stehenden externen Gasraum gepumpt (z. B. Gaszylinder). Maximale Pumpleistung des Analysegerätes beträgt: 10 bar abs. (N₂-Analyser) ■ Externer Behälter  Bei aktivierter Funktion wird das Messgas aus einem externen Behälter an Anschluss  ebenfalls entleert. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 58: Messergebnis Speichern
USB-Datenträger übertragen werden.   Datensatzliste Detailfenster des ausgewählten Datensatzes Löscht den ausgewählten Datensatz Öffnet Datensatzdetails in vergrössertem Fenster Speichert den ausgewählten Datensatz auf dem USB-Datenträger Speicherauslastung in % Alle Datensätze löschen Alle Datensätze auf USB-Datenträger speichern WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 59 Der Datensatz wird Format *.csv gespeichert. Dieses Format wird von Tabellenkalkulationsporgrammen (z. B. Microsoft Excel ) unterstützt. ® 4. USB-Datenträger nach Speichervorgang entfernen (Sanduhr-Symbol erloschen). Um Datenverlust zu vermeiden, den USB-Datenträger erst nach dem Speichervorgang entfernen (Sanduhr-Symbol erloschen). WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 60: Einstellungen
Einheiten einstellen Aktiviert: Bei Überschreiten von 500 Datensätzen werden die ältesten gelöscht. Deaktiviert: Bei Überschreiten von 500 Datensätzen erscheint die Fehlermeldung „Speicher ist voll“ Import/Export der Liste der Messungsnamen USB-Schnittstelle Matrix- / Trägergas für die Kalibrierung WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 61: System
Selbstest durchführen Sprache wechseln Der Inspektionsmodus ist dem WIKA-Service vorbehalten. Informationen zu Sensorik Auf Werkseinstellungen zurücksetzen 6.4 System Evakuierung 1. Externe Vakuumpumpe an Eingang, Rückpumpen  anschließen 2. „System Evakuierung“ drücken. ⇒ Bestätigungsfenster öffnet sich. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 62 Bei vielen Systemen kann der Enddruck von 0,000 bar nicht erreicht werden und pendelt sich bei 0,035 bar abs. ein. 4. Wenn der Systemdruck nicht weiter sinkt, den Evakuierungsprozess durch Betätigung von „Abbrechen“ beenden und mit „Ja“ bestätigen. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 63: Import/Export Der Liste Der Messungsnamen Über Usb-Schnittstelle
3. Liste wird durch Anklicken des Icons auf das Analysegerät importiert. Durch den Import wird die bisherige Liste im internen Speicher des Analysegerätes überschrieben. Liste vom USB-Datenträger importieren Liste auf den USB- Datenträger exportieren Liste löschen WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 64: Grenzwerte Für Gase
Recycling Guide bzw. der IEC 60480. Die Grenzen der installierten Sensoren können nach Kundenrichtlinien angepasst werden. Untergrenze SF : 97 Vol.-% ■ Obergrenze Kontamination SF : benutzerdefiniert ■ Obergrenze Kontamination He: benutzerdefiniert ■ Obergrenze Feuchte: -36,0 °C Taupunkt ■ Durchflussdauer: 450 Sekunden, Durchflussdauer = Messdauer ■ WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 65: Firmware Upgrade
6. Einstellungen 6.7 Firmware Upgrade Das Analysegerät kann durch ein Upgrade der Firmware aktualisiert werden. Die aktuelle Firmware kann unter www.wika.de heruntergeladen werden. VORSICHT! Geräteschaden durch unvollständiges Firmware Upgrade Wird die Stromversorgung während der Firmwareinstallation unterbrochen, kann dies das Gerät beschädigen.
Seite 66: Wartung Und Reinigung
Überprüfung aller Systemparameter auf Einhaltung der Spezifikationen. Die Grundeinstellungen werden wenn notwendig korrigiert. N₂-Analyser: 2 Jahre Die Zeit bis zur nächsten Rekalibrierung kann für jeden einzelnen Sensor unter „Sensor info“ abgefragt werden. Einstellungen > System > Sensor info WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 67: Sensoren Tauschen
1. Analysegerät ausschalten und vom Netz trennen. Die 4 Schrauben der Frontplatte entfernen (siehe Pfeile) und die Frontplatte nach hinten klappen. 2. Stecker vom Sensor abziehen (in diesem Beispiel vom SO -Sensor) 3. Sensor gegen Uhrzeigersinn ausschrauben. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 68 Stecker falsch eingesteckt werden kann. 6. Frontplatte wieder montieren und Gerät einschalten (siehe Schritt 1). ⇒ Sensor wird automatisch erkannt. 7. Analysegerät mit reinem Gas fluten. Dazu 3 Messungen mit reinem Gas durchführen. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 69: Störungen
Depot leeren siehe Kapitel 5.6 ist zu hoch. „Depot und drucklosen Gasraum entleeren“. Die Kapazität von 500 Die Kapazität von 500 Messungen Messungen manuell löschen Messungen ist erreicht ist erreicht. oder die Option „Automatische Löschung“ aktivieren, siehe Kapitel „Einstellungen“. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 70: Demontage, Rücksendung Und Entsorgung
Analysegerät nur im drucklosen Zustand demontieren! 10.2 Rücksendung WARNUNG! Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 71: Entsorgung
Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen. Bei Geräten mit dieser Kennzeichnung wird darauf hingewiesen, dass diese nicht in den Hausmüll entsorgt werden dürfen. Die Entsorgung erfolgt durch Rücknahme bzw. durch entsprechende kommunale Stellen (siehe EU-Richtlinie 2002/96/EC). WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 72: Technische Daten
2 Jahre N₂-Prozentsatzsensor (Helium in N₂) Messprinzip Schallgeschwindigkeit Messbereich/Genauigkeit 0 ... 5 % Vol. ±0,5 % Vol. Beliebiger Messbereich auf Anfrage basierend auf Helium in N₂-Gemischen 1) Bei Sonderkalibrierungen können die Messtoleranzen von der Standardspezifikation abweichen. WIKA Betriebsanleitung Analysegerät, Typ GA11...
Seite 73: Zubehör
Kompatibel mit allen WIKA-Gasanalysegeräten ■ Mit Überdruckventil als Berstschutz ■ Beständig gegen Zersetzungsprodukte ■ Speichervermögen 110 Liter ■ Weitere technische Daten siehe Datenblatt SP 62.08 Präzisions-Drucksensor 0 ... 10 bar abs. 14243981 -Sensor 14404180 WIKA Betriebsanleitung Analysegerät, Typ GA11...
