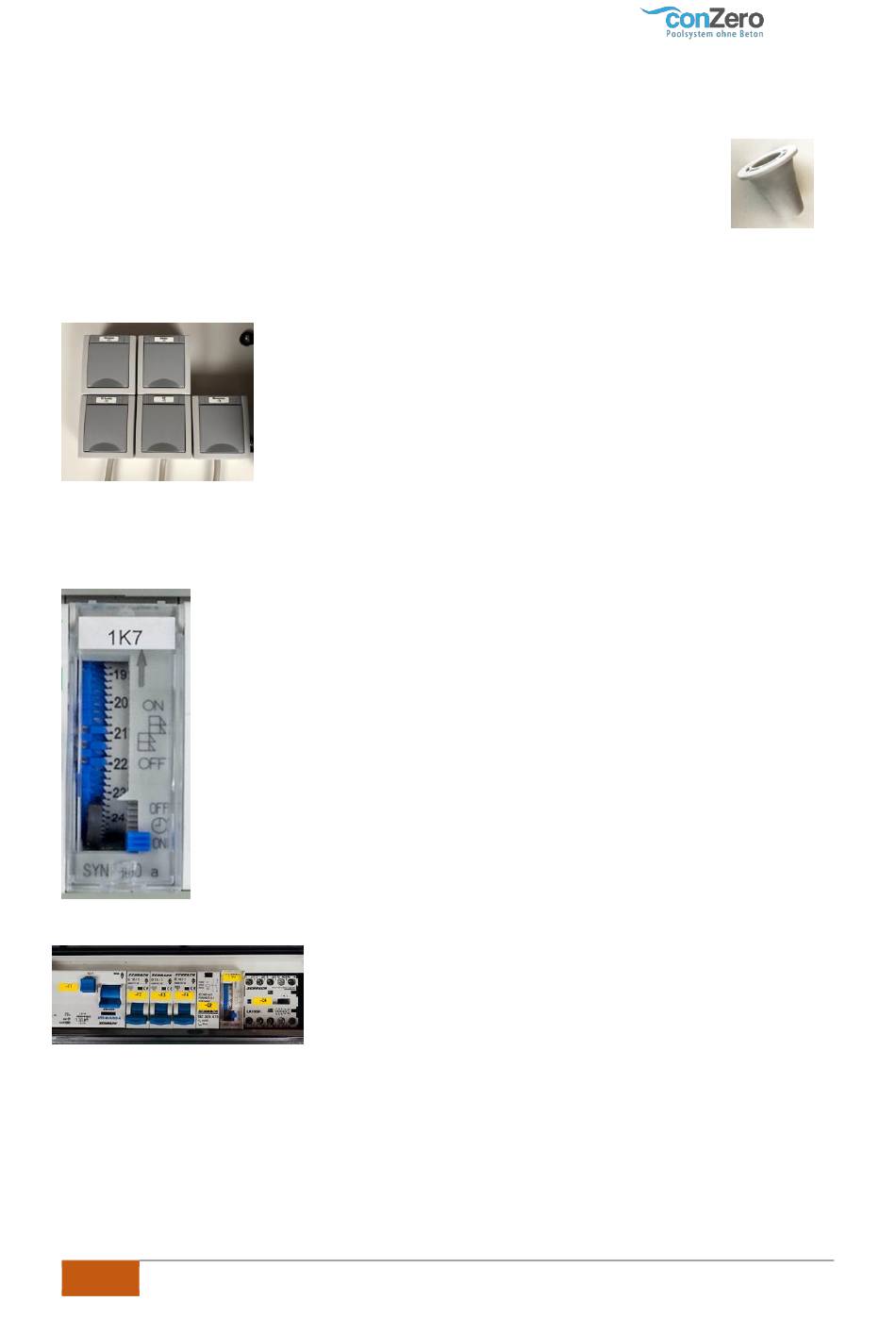

conZero Technikbox Installationsanleitung Seite 6

Da der Wasserstand unter dem Skimmerniveau liegt, wird der Probelauf über das Boden
Reinigungsset realisiert. Der blaue 38 mm Schwimmbadschlauch wird an einem Ende auf den
Bodenreiniger zur Beschwerung des Schlauches gesteckt und am Beckenrand senkrecht nach unten
auf den Boden des Beckens geführt, so dass die Luft aus dem Schlauch nach oben
entweichen kann. Das obere Ende wird mit dem Skimmeradapter nach Entfernen
des Skimmerkorbs in den Skimmerablauf gesteckt. So kann die Filterpumpe das
Wasser vom Boden des Beckens ansaugen. In der conZero Technikbox wird an der
Filterpumpe der Deckel des Vorfilters aufgeschraubt und die Pumpe und die Ansaugleitung mit dem
Gartenschlauch mit Wasser befüllt, so dass in der Ansaugleistung möglichst keine Luft mehr
enthalten ist. Anschließend den Deckel des Vorfilters wieder fest, aber mit Gefühl zuschrauben.
Technikbox mit Zeitschaltuhr (Technikbox Basic, Bronze, Silber)
Zeitschaltuhr auf aktuelle Uhrzeit einstellen: die aktuelle Uhrzeit des blau/grauen
Rades unter den Pfeil stellen. Filterlaufzeit zunächst auf 09:00-19:00 Uhr
einstellen. Dazu werden die blauen Reiter von 9 bis 21 nach rechts geschoben.
Alle anderen Reiter werden nach links geschoben. Zum Testen Zeitschaltuhr auf
„On" stellen. Später wird die Zeitschaltuhr dann auf „Uhr" gestellt, um die
Zeitsteuerung zu aktivieren.
Die Filterpumpe sollte jetzt starten. Falls nicht, Fehlersuche starten:
•
Konfiguration mit Zeitschaltuhr: Ist die Zeitschaltuhr zum Testen auf „On"?
•
Konfiguration mit Hydrolyse Steuergerät: der Status des Filtrationsrelais sollte auf „SMT
ON" stehen (Siehe Bild unten). Falls „OFF" angezeigt wird, manuell auf „ON" stellen: OK
drücken, „Filtration" auswählen, Modus „manuell" auswählen. Pfeil nach unten, mit + Taste
„ON" auswählen. Nach dem Probebetrieb wieder Modus „Smart" auswählen
6 conZero® Technikbox – Installationsanleitung - conZero GmbH & Co. KG
Die Pooltechnik (Filterpumpe, Hydrolyse Steuergerät, Wärmepumpe, UV-
C Entkeimung etc.) in die entsprechend beschrifteten Steckdosen
einstecken.
Hydrolyse Steuergerät einschalten (auf der Unterseite des Geräts)
Sicherungen F2, F3 und FI nach oben einschalten. Sicherung F4 für
die Wärmepumpe zunächst noch „Aus" lassen.
