Installationsanleitung
Technikbox und Technikbox XL
Diese Installationsanleitung ist vor Montagebeginn sorgfältig zu lesen und muss zwingend beim
Anschluss der Pooltechnik beachtet werden. Sollten einzelne oder mehrere Punkt unklar sein, so
sollte vor Beginn der Inbetriebnahme Rücksprache mit dem Hersteller gehalten werden, um
Folgeschäden zu vermeiden. Bei Nichtbeachtung entfällt die Gewährleistung des Herstellers.

Werbung

Inhaltsverzeichnis
loading

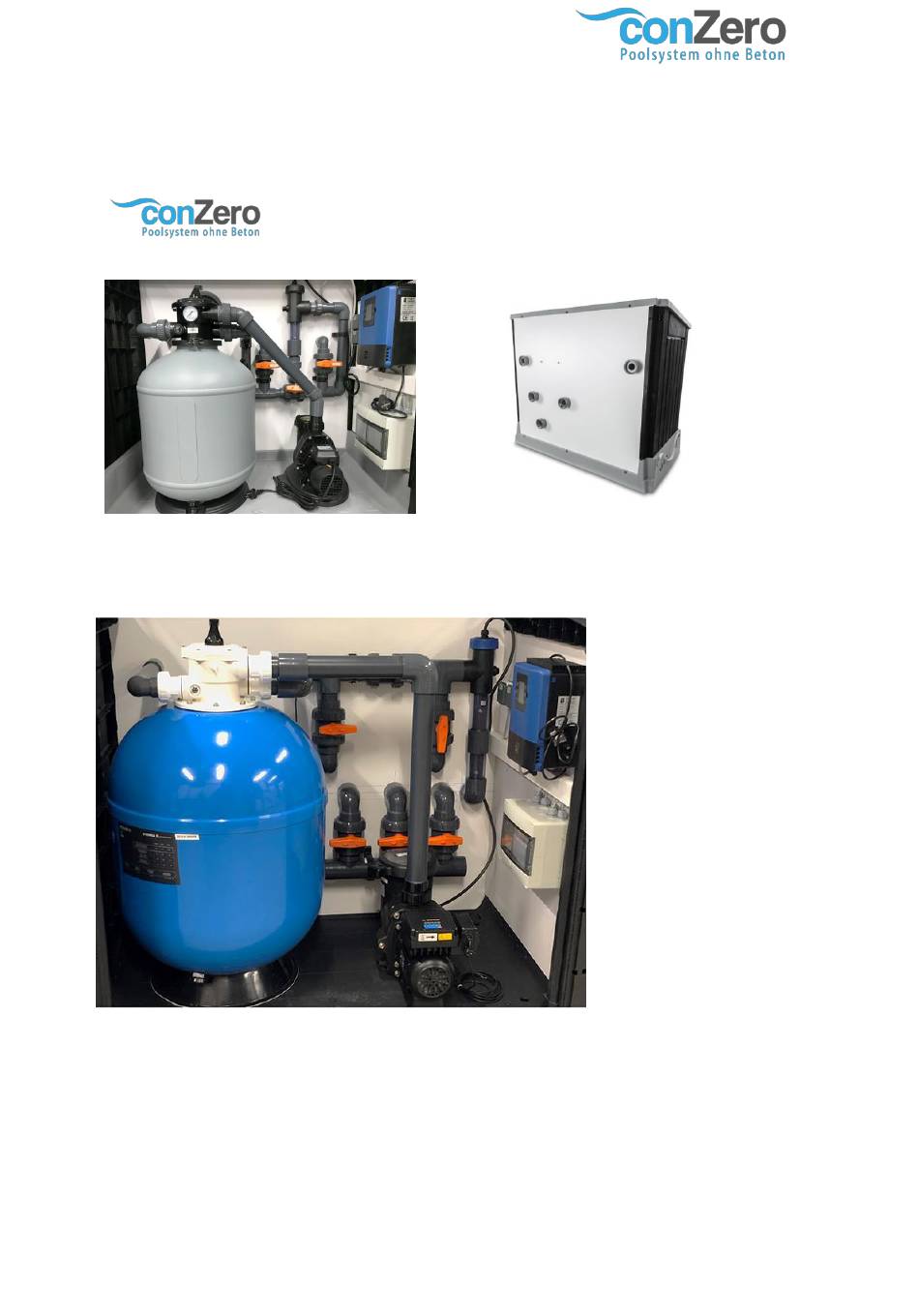

Inhaltszusammenfassung für conZero Technikbox

  • Seite 1 Installationsanleitung Technikbox und Technikbox XL Diese Installationsanleitung ist vor Montagebeginn sorgfältig zu lesen und muss zwingend beim Anschluss der Pooltechnik beachtet werden. Sollten einzelne oder mehrere Punkt unklar sein, so sollte vor Beginn der Inbetriebnahme Rücksprache mit dem Hersteller gehalten werden, um...

  • Seite 2: Inhaltsverzeichnis

    7. Probelauf – Prüfung auf Dichtheit ..................5 8. Optional: Installation der Sonden der Hydrolyse Anlage .......... 8 9. Normaler Betrieb ........................9 Sicherheit - Einhaltung der Betriebsgrenzen ............10 conZero® Technikbox – Installationsanleitung - conZero GmbH & Co. KG...

  • Seite 3: Vorbereitung Des Untergrunds

    1. Vorbereitung des Untergrunds Platz für die Pooltechnik (conZero Technikbox) ca. 170 x 100 x 110 cm Höhe und 110 x 60 x 80 hoch für eine Wärmepumpe. Technikbox und Wärmepumpe am besten nebeneinander auf befestigtem Untergrund (280 x 100 cm). Die Aufstellfläche für die conZero Technikbox XL sollte ca.

  • Seite 4: Elektrischer Anschluss

    4. Elektrischer Anschluss 5.1 conZero Technikbox mit Elektrik (mit Zeitschaltuhr oder mit Hydrolyse Steuergerät) Achtung: Die Elektroinstallation darf nur von einer Fachkraft vorgenommen werden! Die conZero Technikbox mit Elektrik wird mit einem 5-adrigen Anschlusskabel geliefert, welches auf der Rückseite der Box durchgeführt ist.

  • Seite 5: Anschluss Der 50 Mm Pvc Flex Schläuche

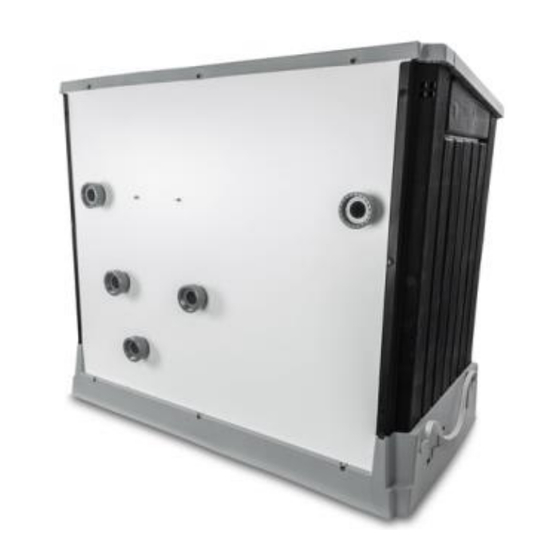

    5. Anschluss der 50 mm PVC Flex Schläuche Mit Hilfe der mitgelieferten Fittinge werden die 50 mm PVC Flex Schläuche an der Rückseite der conZero Technikbox angeschlossen. Die Anschlüsse sind an der conZero Technikbox entsprechend beschriftet: • Skimmer: Anschluss der Saugleitung vom Skimmer •...
  • Seite 6 Das obere Ende wird mit dem Skimmeradapter nach Entfernen des Skimmerkorbs in den Skimmerablauf gesteckt. So kann die Filterpumpe das Wasser vom Boden des Beckens ansaugen. In der conZero Technikbox wird an der Filterpumpe der Deckel des Vorfilters aufgeschraubt und die Pumpe und die Ansaugleitung mit dem Gartenschlauch mit Wasser befüllt, so dass in der Ansaugleistung möglichst keine Luft mehr...
  • Seite 7 Wasser aus den Düsen kommt, saugt die Pumpe wahrscheinlich Luft durch undichte Verbindungen ein. Alle Anschlüsse der Saugleitung von der Technikbox bis zum Skimmer sollten überprüft und nachgezogen werden. Da in der Saugleitung ein Unterdruck herrscht, tritt kein Wasser aus undichten Stellen aus und die Fehlersuche ist auf der Saugseite schwieriger.

  • Seite 8: Optional: Installation Der Sonden Der Hydrolyse Anlage

    Beschädigung zu schützen. Die empfindlichen Sonden sind separat verpackt und deshalb im Lieferzustand der conZero Technikbox noch nicht angeschlossen. Falls Ihre Konfiguration Sonden enthält entnehmen Sie diese aus der Verpackung. Die Sonden sind am Ende mit kleinen Fläschchen mit Flüssigkeit versehen, damit die Sonden während der Lagerung nicht austrocknen.

  • Seite 9: Normaler Betrieb

    Bei einer Konfiguration mit pH-Sonde wird der Saugschlauch von der Dosierpumpe zu einem Kanister mit pH-Minus am besten außerhalb der conZero Technikbox geführt. Den Deckel des Kanisters mit einer Bohrung versehen, so dass der Schlauch gerade noch durchgeht. In den Kanister ca. 1-2 KG pH- Minus Granulat geben, mit Wasser auffüllen und verrühren.

  • Seite 10: Sicherheit - Einhaltung Der Betriebsgrenzen

    Box unter 38 °C zu halten. 11.2 Keine Chemieprodukte in der Box lagern Bitte lagern Sie keine Poolchemie in der conZero Technikbox. Auch der PH-Minus Kanister für die Dosierpumpe sollte außerhalb der conZero Technikbox platziert werden. Durch die hohen Temperaturen im Sommer können aus den Chemiebehältern Dämpfe austreten, welche die Pooltechnik beschädigen können.
