5. Anschluss der 50 mm PVC Flex Schläuche
Mit Hilfe der mitgelieferten Fittinge werden die 50 mm PVC Flex Schläuche an der Rückseite der
conZero Technikbox angeschlossen. Die Anschlüsse sind an der conZero Technikbox entsprechend
beschriftet:
•
Skimmer: Anschluss der Saugleitung vom Skimmer
•
Düse: Anschluss der Druckleitung zu den Düsen
•
Rückspülung: Anschluss der Leitung zum Abwasserkanal oder Sickerschacht
•
Heizung Vorlauf: Anschluss der Leitung zur Wärmepumpe (kalt = blau)
•
Heizung Rücklauf: Anschluss der Leitung von der Wärmpumpe (warm = rot)

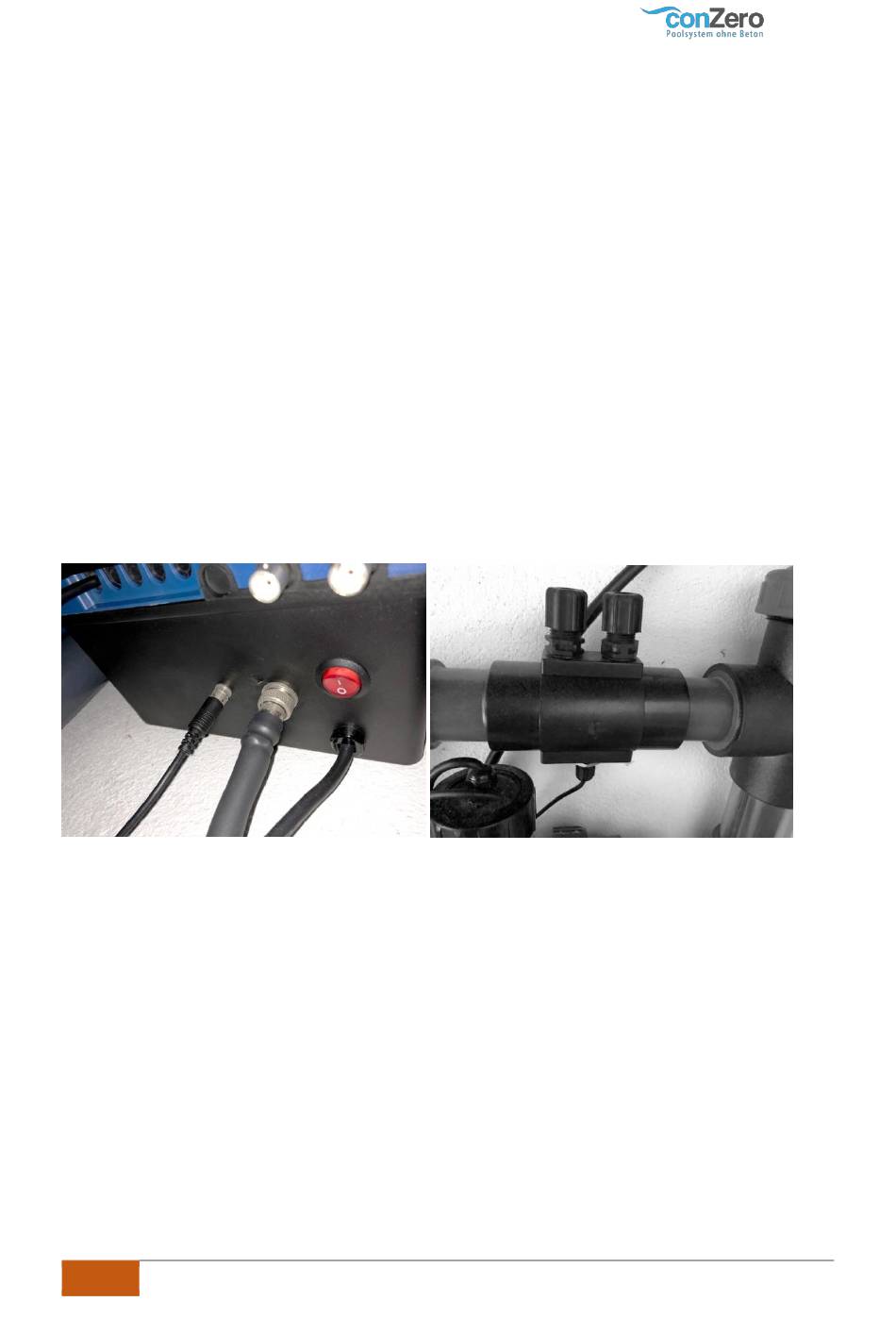

6. Optional: Kabelanschluss Elektrolyse Zelle, Flow Sensor,
Temperatur Sensor
Bitte prüfen, ob das Kabel mit dem dicken Stecker von der Elektrolyse Zelle und das Kabel des Flow
Sensors mit dem dünnen Stecker auf der Unterseite des Steuergeräts eingesteckt und arretiert sind.
Prüfen: Das Kabel des Temperatursensors geht von der Unterseite des Sondenhalters zum
Steuergerät auf der linken Seite.
7. Probelauf – Prüfung auf Dichtheit
Annahmen:
•
Der Wasserstand im Becken ist bei ca. 50 %
•
Alle Leitungen und Anschlüsse sind frei zugänglich
•
Die Elektrik wurde vom Elektrofachmann installiert und geprüft
5 conZero® Technikbox – Installationsanleitung - conZero GmbH & Co. KG
