capital sports Varient Bedienungsanleitung Seite 5

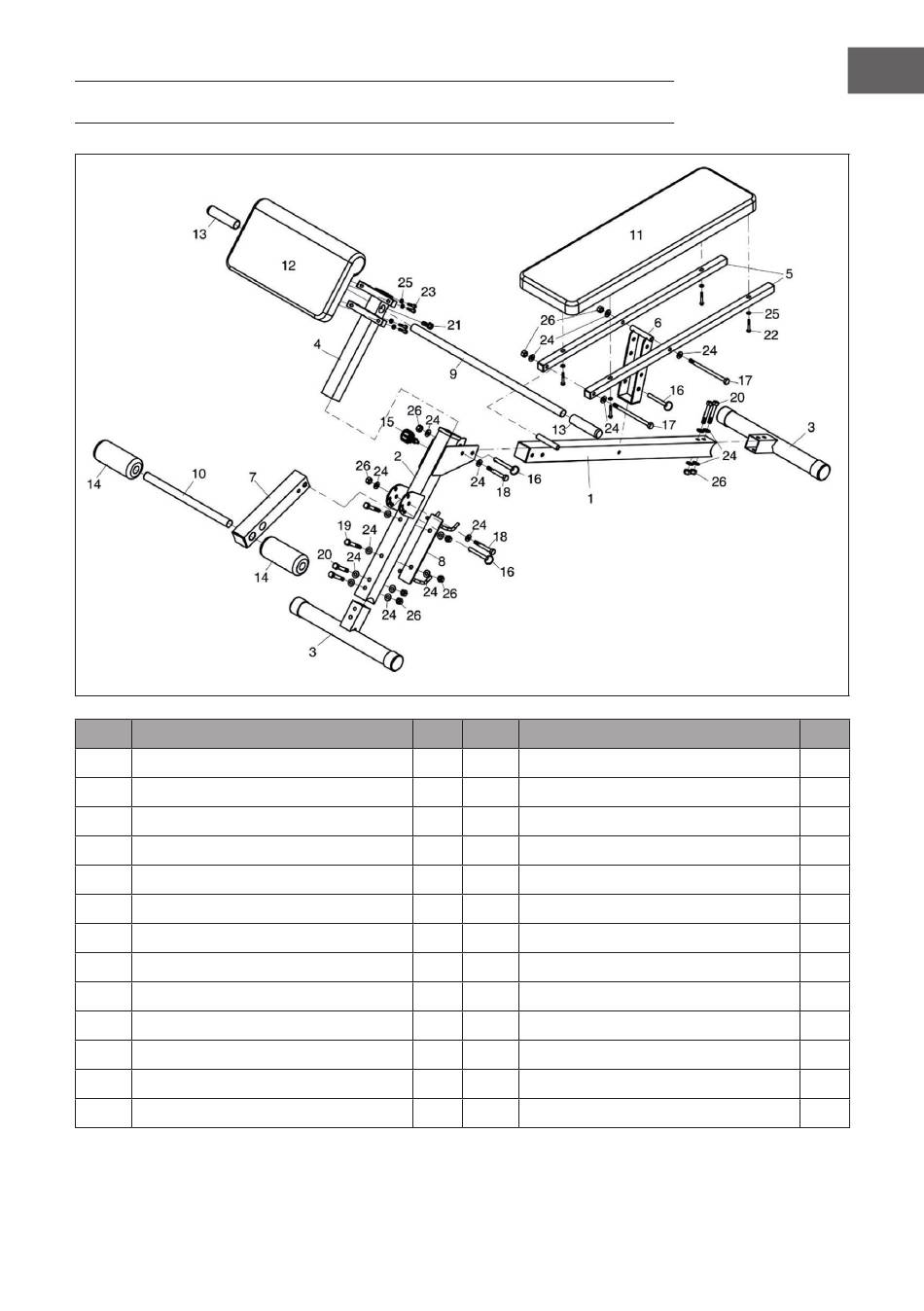

TEILE
Nr. Bezeichnung
1 Hinteres Stützrohr
2 Vorderes Stützrohr
3 Fußrohre
4 Ellbogen-Polster-Rohr / Vierkantrohr
5 Rohre für das hintere Polster
6 Einstellbares Rack hinten
7 Schwenkrohr
8 Hantelhalterung
9 Griffrohr
10 Schaumgriff-Rohr
11 Hinteres Polster
12 Ellbogen-Polster
13 Griff
Stk. Nr. Bezeichnung
1 14 Schaumstoffposlter
1 15 Arretier-Pin
2 16 Pin
1 17 Sechskantschraube M10 x 155
2 18 Sechskantschraube M10 x 75
1 10 Sechskantschraube M10 x 70
1 20 Sechskantschraube M10 x 65
1 23 Sechskantschraube M10 x 15
1 22 Sechskantschraube M6 x 40
1 23 Sechskantschraube M6 x 35
1 24 Unterlegscheibe Ø10
1 25 Unterlegscheibe Ø6
2 26 Kunststoff Sicherungsmutter
DE
Stk.
2
1
3
2
2
2
4
1
4
4
20
8
10
5
