Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.7links.me Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. 7Links – www.7links.me...

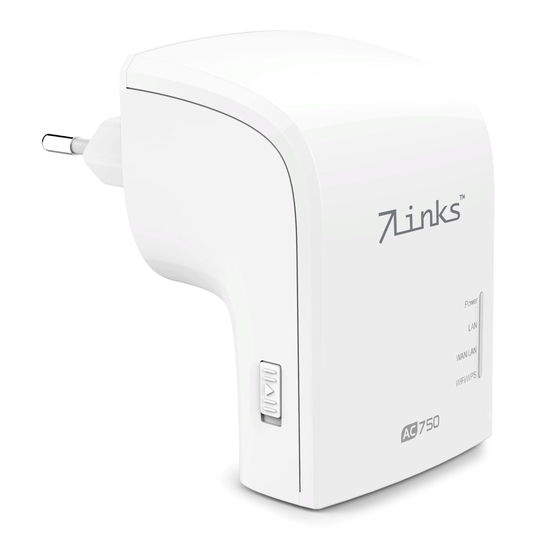

Dank für den Kauf dieses WLAN-Repeaters. Nutzen Sie ihn je nach Bedarf als Access Point oder als Repeater. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen WLAN-Repeater optimal einsetzen können. Lieferumfang • Dualband-WLAN-Repeater WLR-760.ac • Netzwerk-Kabel • Bedienungsanleitung 7Links – www.7links.me...
• Benutzen Sie das Gerät niemals nach einer Fehlfunktion, z.B. wenn das Gerät ins Wasser oder heruntergefallen ist oder auf eine andere Weise beschädigt wurde. • Der Hersteller übernimmt keine Verantwortung bei falschem Gebrauch, der durch Nichtbeachtung der Gebrauchsanleitung zustande kommt. • Technische Änderungen und Irrtümer vorbehalten. 7Links – www.7links.me...
RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU, der Nie- derspannungsrichtlinie 2014/35/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4688 ein. 7Links – www.7links.me...
Nach der Einrichtung als Repeater kann nicht mehr auf die Bedienoberfläche zugegriffen werden, da der Router dem Repeater eine neue IP-Adresse im eigenen Adressbereich gibt. Der Zugriff ist erst nach einem Geräte-Reset wieder möglich (siehe Werkseinstellungen wiederher- stellen). 7Links – www.7links.me...
3. Schieben Sie den Ein/Aus-Schalter auf die Position ON. Die POWER-LED leuchtet. Warten Sie bis auch die WiFi/WPS-LED leuchtet. 4. Informieren Sie sich in der Anleitung Ihres Routers, welche Taste wie lange gedrückt werden muss, um eine Verbindung über WPS einzurichten. 7Links – www.7links.me...
Seite 12
7. Die Verbindung kann bis zu zwei Minuten dauern. 8. Die Verbindung war erfolgreich, wenn der Router dies gemeldet hat bzw. beim Repeater die WiFi/WPS-LED leuchtet. 9. Der Netzwerkname des Repeaters setzte sich standardmäßig aus der Router-SSID und _2,4GHz / _5GHz zusammen. 7Links – www.7links.me...
Einrichtung mit keinem anderen Netzwerk verbunden sein. 14. Verbinden Sie das mitgelieferte LAN-Kabel mit der LAN-Buchse Ihres Repeaters und einer freien LAN-Buchse Ihres Computers. 15. Öffnen Sie am Computer (der mit dem Repeater verbunden ist) einen Webbrowser. 7Links – www.7links.me...
Seite 14
16. Geben Sie in der Adressleiste die IP-Adresse Ihres Repeaters ein: 192.168.10.1. Drücken Sie dann Enter. 17. Geben Sie Benutzer (Standard: admin) und Passwort (Standard: admin) ein. Klicken Sie dann auf Login. 18. Klicken Sie in der Bedienoberfläche auf Repeater-Assistent. 7Links – www.7links.me...
Seite 15
IP-Adresse zugeteilt. Wenn Sie dies nicht möchten, scrollen Sie nach unten und setzen Sie ein Häkchen bei Statische IP. Füllen Sie die nun an- gezeigten Felder aus. Notieren Sie sich die IP-Adresse, die Sie Ihrem Repeater als statische IP zuweisen, an einem sicheren Ort. 7Links – www.7links.me...
Seite 16
Ein Zugriff auf die Bedienoberfläche Ihres Repeaters ist ab diesem Zeitpunkt nicht mehr möglich. Schließen Sie das Browser-Fenster. Der angeschlossene Computer hat über den Repeater eine Verbindung zum Internet. HINWEIS: Sollte Ihnen der Ladebalken nicht angezeigt werden, scrollen sie nach oben. 7Links – www.7links.me...
Seite 17
22. Verbinden Sie weitere Geräte drahtlos, indem Sie in deren WLAN-Menü nach dem Namen des eingerichteten Repeater-Netzwerks (standardmäßig Router-SSID und _2,4GHz / _5GHz) suchen. Geben Sie anschließend das WLAN-Passwort des Routers ein. 7Links – www.7links.me...
3. Schieben Sie den Ein/Aus-Schalter auf die Position ON. Die POWER-LED leuchtet. Warten Sie bis auch die WiFi/WPS-LED leuchtet. 4. Suchen Sie im WLAN-Menü des Mobilgeräts oder Ihres WLAN-fähigen Computers nach dem Repeater-Netzwerk NX4688 / NX4688 (5G). Es wird kein Passwort benötigt. 7Links – www.7links.me...
Seite 19
7. Sie werden aufgefordert, ein WLAN-Passwort für Ihren Repeater einzurichten. Klicken oder tippen Sie in der Meldung auf OK. 8. Legen Sie im ersten Feld einen Benutzernamen an. Dieser muss aus 8 Zeichen bestehen und mindestens je einen Groß-, einen Kleinbuchstaben, eine Zahl und ein Sonderzeichen enthalten. 7Links – www.7links.me...
Seite 20
Tippfehler auszuschließen. Klicken oder tippen Sie dann unten auf Senden. HINWEIS: Das Passwort muss aus mindestens 10 Zeichen bestehen und mindestens je einen Groß-, einen Kleinbuchstaben, eine Zahl und ein Sonderzeichen enthalten. 10. Melden Sie sich erneut an. 7Links – www.7links.me...
Seite 21
11. Klicken Sie in der Bedienoberfläche auf Repeater-Assistent. 7Links – www.7links.me...
Seite 22
IP-Adresse zugeteilt. Wenn Sie dies nicht möchten, scrollen Sie nach unten und setzen Sie ein Häkchen bei Statische IP. Füllen Sie die nun an- gezeigten Felder aus. Notieren Sie sich die IP-Adresse, die Sie Ihrem Repeater als statische IP zuweisen, an einem sicheren Ort. 7Links – www.7links.me...
Seite 23
Augenblicke dauern. Sobald der Balken 100 % anzeigt, ist die Einrichtung abgeschlos- sen. Ein Zugriff auf die Bedienoberfläche Ihres Repeaters ist ab diesem Zeitpunkt nicht mehr möglich. Schließen Sie das Browser-Fenster. Der angeschlossene Computer hat über den Repeater eine Verbindung zum Internet. 7Links – www.7links.me...
4. Bedienoberfläche aufrufen Nach der Einrichtung als Repeater kann nicht mehr auf die Bedienoberfläche zugegriffen werden. Der Zugriff ist erst nach einem Geräte-Reset (Gerät zurücksetzen) wieder mög- lich. Dabei gehen alle Ihre Einstellungen verloren und werden auf Standard zurückgesetzt. 7Links – www.7links.me...
Access Point NICHT mit dem Router verbunden ist oder wenn man die neue, vom Router vergebene IP-Adresse in den Webbrowser eingibt. 1. Einrichtung über LAN-Kabel 1. Schieben Sie den Modus-Schalter auf die Position AP/Repeater. 7Links – www.7links.me...
Seite 26
6. Öffnen Sie am Computer (der mit dem Ihrem Repeater verbunden ist) einen Webbrowser (z.B. IE). 7. Geben Sie in der Adressleiste die IP-Adresse Ihres Repeaters ein: 192.168.10.1. Drücken Sie dann Enter. 8. Geben Sie Benutzer (Standard: admin) und Passwort (Standard: admin) ein. Klicken Sie dann auf Login. 7Links – www.7links.me...
Seite 27
9. Klicken Sie in der Bedienoberfläche auf AP Assistent. 10. Das WLAN-Einstellungsfenster wird geöffnet. 11. Stellen Sie nun nacheinander für beide WLAN-Netzwerke (2,4 GHz / 5 GHz) folgende Punkte ein: 7Links – www.7links.me...
2. Stecken Sie den Eurostecker Ihres Repeaters in eine geeignete Steckdose, die sich in Nähe des Computers befindet. 3. Schieben Sie den Ein/Aus-Schalter auf die Position ON. Die POWER-LED leuchtet. Warten Sie bis auch die WiFi/WPS-LED leuchtet. 7Links – www.7links.me...
Seite 29
7. Öffnen Sie am Computer (der mit dem Ihrem Repeater verbunden ist) einen Webbrowser (z.B. IE). 8. Geben Sie in der Adressleiste die IP-Adresse Ihres Repeaters ein: 192.168.10.1. Drücken Sie dann Enter. 9. Geben Sie Benutzer (Standard: admin) und Passwort (Standard: admin) ein. Klicken Sie dann auf Login. 7Links – www.7links.me...
Seite 30
15. Verbinden Sie das LAN-Kabel mit der WAN-Buchse Ihres Repeaters und einem Router. 16. Endgeräte können nun mit dem WLAN-Netzwerk Ihres Repeaters verbunden werden. HINWEIS: Je nach Router und Endgerät kann es einige Minuten dauern, bis eine Verbindung zum Internet hergestellt wird. Haben Sie etwas Geduld. 7Links – www.7links.me...
4. Stecken Sie den Eurostecker Ihres Repeaters in eine geeignete Steckdose, die sich in Nähe des Routers befindet. 5. Schieben Sie den Ein/Aus-Schalter auf die Position ON. Die POWER-LED leuchtet. Warten Sie bis auch die WiFi/WPS-LED leuchtet. 7Links – www.7links.me...
Seite 32
8. Geben Sie Benutzer (Standard: admin) und Passwort (Standard: admin) ein. Klicken Sie dann auf Login. 9. Klicken Sie in der Bedienoberfläche auf Router Assistent. 10. Das Einstellungs-Fenster wird geöffnet. 11. Stellen Sie nun nacheinander folgende Punkte ein: • Verbindungstyp (die Einstellung Dynamische IP wird empfohlen) 7Links – www.7links.me...
2. Stecken Sie ein Ende des LAN-Kabels in das Modem und das andere Ende in die WAN/LAN-Buchse Ihres Repeaters. 3. Schieben Sie den Ein/Aus-Schalter auf die Position ON. Die POWER-LED leuchtet. Warten Sie bis auch die WiFi/WPS-LED leuchtet. 7Links – www.7links.me...
Bedienoberfläche wird neu geladen. Endgeräte können nun mit dem WLAN-Netzwerk Ihres Repeaters verbunden werden. 3. Bedienoberfläche aufrufen 1. Öffnen Sie einen Webbrowser und geben Sie im Adressfeld 192.168.10.1 ein. Drücken Sie dann Enter. 2. Die Anmelde-Seite der Bedienoberfläche wird aufgerufen. 7Links – www.7links.me...
• Verschlüsselung (Sicherheitstyp) • Kanal • WLAN-Sendestärke (Wi-Fi Power) HINWEIS: Klicken Sie oben auf den Pfeil nach links, um zum Hauptmenü zurückzukehren, ohne Änderungen zu speichern. 1. Klicken oder tippen Sie im Feld WiFi auf den Menüpunkt Standard-Einstellungen. 7Links – www.7links.me...
Daten an den Repeater schicken, wer- den diese vom Repeater ignoriert. Je nach Land sind unterschiedliche Kanal- einstellungen erlaubt, bzw. unterschiedli- Länderregion che Kanäle den Behörden vorbehalten. Bitte wählen Sie das Land aus, in dem Sie sich aktuell befinden. 7Links – www.7links.me...
Seite 37
Stellen Sie einen Wert < 100 ms ein, wenn sich in Ihrer Umgebung viele Störquellen, z.B. in Form anderer Router oder Repea- ter, befinden. Legen Sie fest, wie häufig Beacons von Data Beacon Rate (mc) oder an den Client (z.B. Ihren Computer) gesendet werden. 7Links – www.7links.me...
Seite 38
Signalpfade zum Repeater gibt (z.B. reflektierende Gegenstände oder Metallobjekte). Unter folgenden Umständen können bzw. Short GI sollten Sie die Funktion aktivieren: Sie sind sich sicher, dass keine Multi- Signalpfade vorliegen und möchten den Datendurchsatz erhöhen. 7Links – www.7links.me...
Seite 39
Änderungen zu speichern. 1. Klicken oder tippen Sie im Feld WiFi auf den Menüpunkt 2.4G Erweiterte Einstellun- gen. 2. Nehmen Sie die gewünschten Änderungen vor. Klicken oder tippen Sie abschließend auf Senden, um die Einstellungen zu speichern. 7Links – www.7links.me...
Daten an den Repeater schicken, wer- den diese vom Repeater ignoriert. Je nach Land sind unterschiedliche Kanal- einstellungen erlaubt, bzw. unterschiedli- Länderregion che Kanäle den Behörden vorbehalten. Bitte wählen Sie das Land aus, in dem Sie sich aktuell befinden. 7Links – www.7links.me...
Seite 41
Stellen Sie einen Wert < 100 ms ein, wenn sich in Ihrer Umgebung viele Störquellen, z.B. in Form anderer Router oder Repea- ter, befinden. Legen Sie fest, wie häufig Beacons von Data Beacon Rate (ms) oder an den Client (z.B. Ihren Computer) gesendet werden. 7Links – www.7links.me...
Seite 42
Signalpfade zum Repeater gibt (z.B. reflektierende Gegenstände oder Metallobjekte). Unter folgenden Umständen können bzw. Short GI sollten Sie die Funktion aktivieren: Sie sind sich sicher, dass keine Multi- Signalpfade vorliegen und möchten den Datendurchsatz erhöhen. 7Links – www.7links.me...
Seite 43
Änderungen zu speichern. 1. Klicken oder tippen Sie im Feld WiFi auf den Menüpunkt AC Erweiterte Einstellungen. 2. Nehmen Sie die gewünschten Änderungen vor. Klicken oder tippen Sie abschließend auf Senden, um die Einstellungen zu speichern. 7Links – www.7links.me...
WPS-Verbindung von der Bedienoberfläche aus (WPS eintragen). HINWEIS: Klicken Sie oben auf den Pfeil nach links, um zum Hauptmenü zurückzukehren, ohne Änderungen zu speichern. 1. Klicken oder tippen Sie im Feld WiFi auf den Menüpunkt WPS Einstellungen. 7Links – www.7links.me...
Seite 45
2. Nehmen Sie die gewünschten Änderungen vor. 7Links – www.7links.me...
Klicken Sie oben auf den Pfeil nach links, um zum Hauptmenü zurückzukehren, ohne Änderungen zu speichern. 1. Klicken oder tippen Sie auf das Feld LAN-Einstellungen. 2. Nehmen Sie die gewünschten Änderungen vor. Klicken oder tippen Sie abschließend auf Senden, um die Einstellungen zu speichern. 7Links – www.7links.me...
Dritten Zugriff auf Ihren Repeater. HINWEIS: Klicken Sie oben auf den Pfeil nach links, um zum Hauptmenü zurückzukehren, ohne Änderungen zu speichern. 1. Klicken oder tippen Sie im Feld mit dem Zahnrad-Symbol auf den Menüpunkt Passwort Einstellungen. 7Links – www.7links.me...
Seite 48
Der Benutzername muss aus mindestens 8 Zeichnen bestehen. Er muss mindestens je einen Groß-, einen Kleinbuchstaben, eine Ziffer und ein Sonderzeichen enthalten. Das Passwort muss aus mindestens 10 Zeichen bestehen. Es muss mindestens je einen Groß-, einen Kleinbuchstaben, eine Ziffer und ein Sonderzeichen enthalten. 7Links – www.7links.me...
(Net Time Protocol / Zeitserver) selbst festlegen. HINWEIS: Klicken Sie oben auf den Pfeil nach links, um zum Hauptmenü zurückzukehren, ohne Änderungen zu speichern. 1. Klicken oder tippen Sie im Feld mit dem Zahnrad-Symbol auf den Menüpunkt Zeitzonen Einstellungen. 7Links – www.7links.me...
Seite 50
2. Nehmen Sie die gewünschten Änderungen vor. Klicken oder tippen Sie abschließend auf Senden, um die Einstellungen zu speichern. 7Links – www.7links.me...
Eingaben reagieren, stellen Sie sicher, dass Sie noch mit dem richtigen WLAN (NX4688) verbunden sind. 3.3.1. Konfigurations-Datei erstellen Sichern Sie Ihre aktuellen Geräte-Einstellungen in einer Konfigurations-Datei, auf Ihrem Computer oder Mobilgerät. 1. Klicken oder tippen Sie im Feld mit dem Zahnrad-Symbol auf den Menüpunkt Einstellungen speichern/laden. 7Links – www.7links.me...
Seite 52
Speichert… Eine Konfigurations-Datei (RT2880_Settings.dat) wird erstellt und auf dem Computer oder Mobilgerät gespeichert. HINWEIS: Nach Erstellung der Konfigurations-Datei wird die Bedienoberfläche weiß. Klicken oder tippen Sie einfach oben auf das 7Links-Logo, um zur Startseite der Bedienoberfläche zurückzukehren. 7Links – www.7links.me...
Laden Sie die gewünschten Einstellungen aus einer gespeicherten Konfigurations-Datei hoch. 1. Klicken oder tippen Sie im Feld mit dem Zahnrad-Symbol auf den Menüpunkt Einstellungen speichern/laden. 2. Klicken oder tippen Sie bei der Option Einstellungen laden auf die Schaltfläche Datei auswählen. 7Links – www.7links.me...
Seite 54
3. Klicken oder tippen Sie auf die gespeicherte Konfigurations-Datei (RT2880_Set- tings.dat). Klicken Sie dann auf Öffnen. 4. Klicken oder tippen Sie bei der Option Einstellungen laden auf die Schaltfläche Laden. Die Einstellungen werden hochgeladen und übernommen. 7Links – www.7links.me...
Seite 55
5. Warten Sie, bis der Ladebalken 100 % anzeigt. Klicken oder tippen Sie dann unten auf Zurück. 6. Sie kehren zur Startseite zurück. 7Links – www.7links.me...
Einstellungen gelöscht bzw. auf Standard zurückgesetzt. Dies gilt auch für den Benutzer- namen und das WLAN-Passwort. 1. Klicken oder tippen Sie im Feld mit dem Zahnrad-Symbol auf den Menüpunkt Einstellungen speichern/laden. 2. Klicken oder tippen Sie bei der Option Einstellungen zurücksetzen (Rest) auf die Schaltfläche Werkseinstellungen. 7Links – www.7links.me...
Seite 57
3. Klicken oder tippen Sie im Meldefenster auf OK. 4. Warten Sie bis der Ladebalken 100 % anzeigt. Verbinden Sie sich erneut mit dem WLAN NX4688. Klicken oder tippen Sie dann auf Zurück. Sie kehren zur Anmeldeseite zurück. 7Links – www.7links.me...
Aktualisierungs-Datei. HINWEIS: Aktualisieren Sie die Geräte-Firmware nur, wenn Sie vom Hersteller dazu aufgefordert werden und nur mit der von ihm bereitgestellten Aktualisierungs-Datei. 1. Klicken oder tippen Sie im Feld mit dem Zahnrad-Symbol auf den Menüpunkt Firmware Aktualisierung. 7Links – www.7links.me...
Seite 59
5. Ein Melde-Fenster wird geöffnet. Bestätigen Sie den Vorgang, indem Sie auf OK klicken. Sobald der Ladebalken 100 % anzeigt, wurden die Einstellungen übernommen. Sie werden automatisch ausgeloggt und zur Anmelde-Seite weitergeleitet. Ihr Repeater wird neu gestartet. 7Links – www.7links.me...
System-Informationen Rufen Sie detaillierte System-Informationen auf, indem Sie unten rechts auf das Informa- tions-Symbol klicken oder tippen. 7Links – www.7links.me...
Netz der Clients wird Ihnen bereits direkt in der Bedienoberfläche angezeigt. Weitere Informationen wie z.B. die MAC-Adressen der Clients werden in der detaillierten Auflistung angezeigt. 1. Klicken Sie oben rechts auf das AP-Status-Fenster. Eine detaillierte Auflistung der Clients im 2,4-G- und 5-G-Netzwerk werden angezeigt. 7Links – www.7links.me...
• Halten Sie die Reset-Taste 3-5 Sekunden gedrückt, bis alle LEDs leuchten. Lassen Sie die Taste los und warten Sie, bis die Power- und WiFi/WLAN-LEDs wieder leuchten. Stecken Sie anschließend den Repeater ab und wieder ein. Die Werkseinstellungen sind nun wiederhergestellt. 7Links – www.7links.me...
300 Mbit (2,4 GHz) Dualband bis zu 433 Mbit (5 GHz) WLAN-Standard 802.11b/g/n/ac Verschlüsselung WEP, WPA, WPA2 Interne Antennen 1 x 230-V-Stecker Anschlüsse 1 x LAN-Buchse 1 x WAN/LAN-Buchse Maße 88 x 79 x 56 mm Gewicht 180 g 7Links – www.7links.me...
