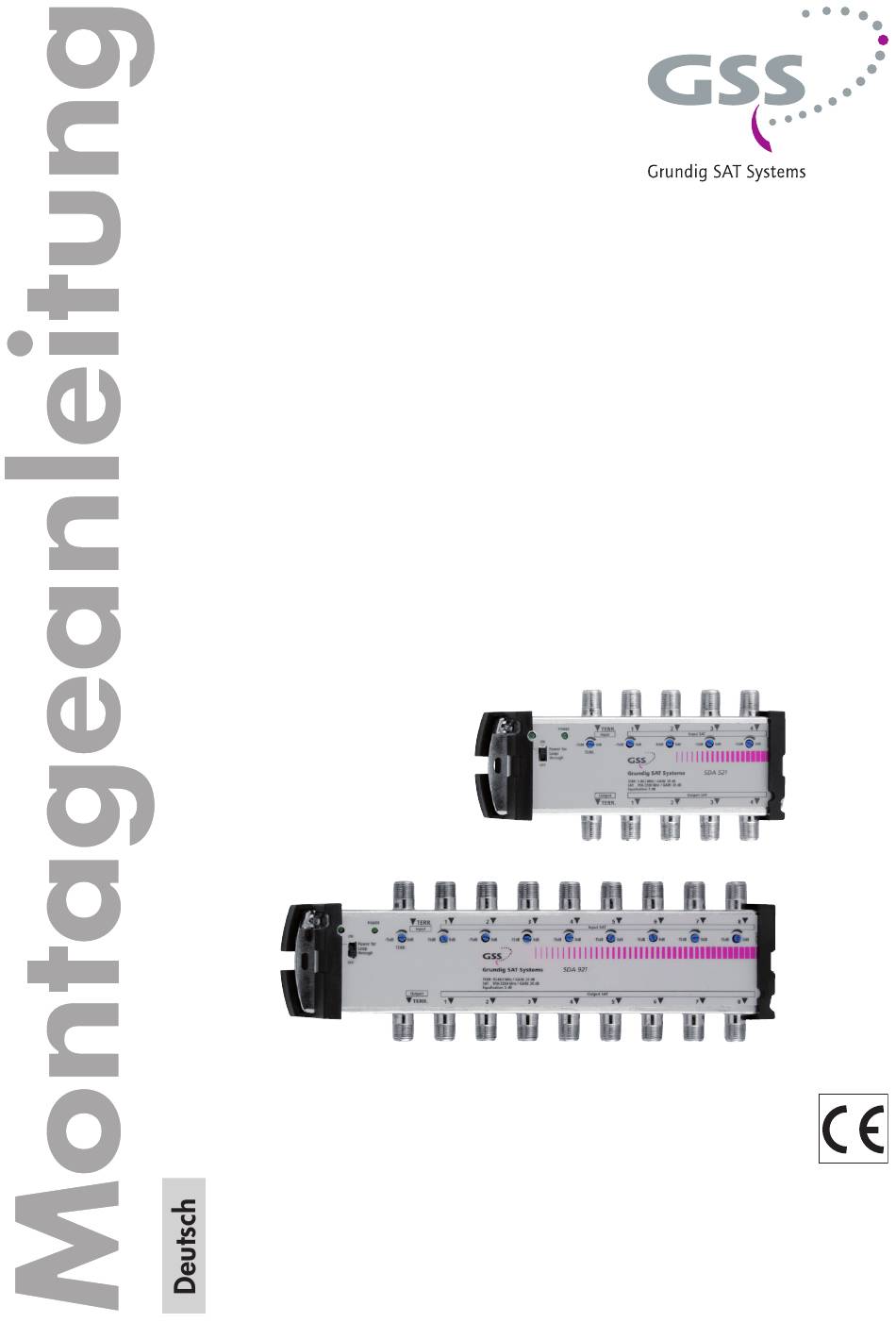

- Seite 1 Verstärker für Satellitenverteiltechnik Multi-Verstärker SDA 521 SDA 921 SDA 521 SDA 921 Telefon: +49 (0) 911 / 703 8877 Fax: +49 (0) 911 / 703 9210 Grundig SAT Systems GmbH Email: info@gss.de Beuthener Straße 43 Internet: http://www.gss.de D-90471 Nürnberg...
- Seite 2 V e rs o rg u n g Die Multiverstärker können über den DC-Eingang mit einem externen Netzteil (z.B. SDP 152) mit Spannung (+15V ) versorgt werden. Alternativ ist eine Fernspeisung über die SAT-ZF-Linien durch vor- oder nachgeschaltete Bau- gruppen der Anlage möglich, z.B. über das Netzteil eines weiteren Verstärkers. Müssen innerhalb einer Anlage mehrere Spannungs v ersorgungen verwendet werden, wird der DC-Durchgang mit dem Schalter "Power for Loopthrough" geblockt ("OFF"), damit sich die Spannungen der einzelnen Netzteile gegensei- tig nicht beeinflussen. In Stellung "ON" sind die SAT-Ein- und Ausgänge gleich- spannungsmäßig verbunden (siehe Blockdiagramm; Schalter S1)! - 2 - SDA 521/921...
- Seite 3 – Schalter DC-Kopplung: Müssen innerhalb einer Anlage mehrere Spannungs- versorgungen verwendet werden, wird der DC-Durchgang mit dem Schalter "Power for Loopthrough" geblockt ("OFF"), damit sich die Spannungen der einzelnen Netzteile gegenseitig nicht beeinflussen. In Stellung "ON" sind die SAT-Ein- und Ausgänge gleichspannungsmäßig verbunden (siehe Block- diagramm; Schalter S1)! – LED Power: Diese LED leuchtet, wenn am DC-Eingang oder den SAT-Eingän- gen DC-Spannung anliegt. – LED DC-Kopplung: Diese LED leuchtet, wenn an den SAT-Ausgängen DC- Spannung anliegt (über die DC-Kopplung oder von nachgeschalteten Kom- ponenten). – Dämpfungsregler: Mit diesen Reglern können Sie für jede Linie den Aus- gangspegel anpassen (Dämpfung um 0…15dB). - 3 - SDA 521/921...
- Seite 4 SDP 152 Stromaufnahme < 250mA < 500mA Fernspeisestrom < 1000mA Betriebstemperatur -20°C ... +50°C 8x SAT SDC 908 140 x 71 x 220 x 71 x Abmessungen B x H x T 35mm 35mm SDC 908 9x FTD 75 Service: Phone: +49 (0) 911 / 703 2221 • Fax: +49 (0) 911 / 703 2326 • Email: service@gss.de Grundig SAT Systems GmbH • Beuthener Straße 43 • D-90471 Nürnberg Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS GmbH 24032011...
