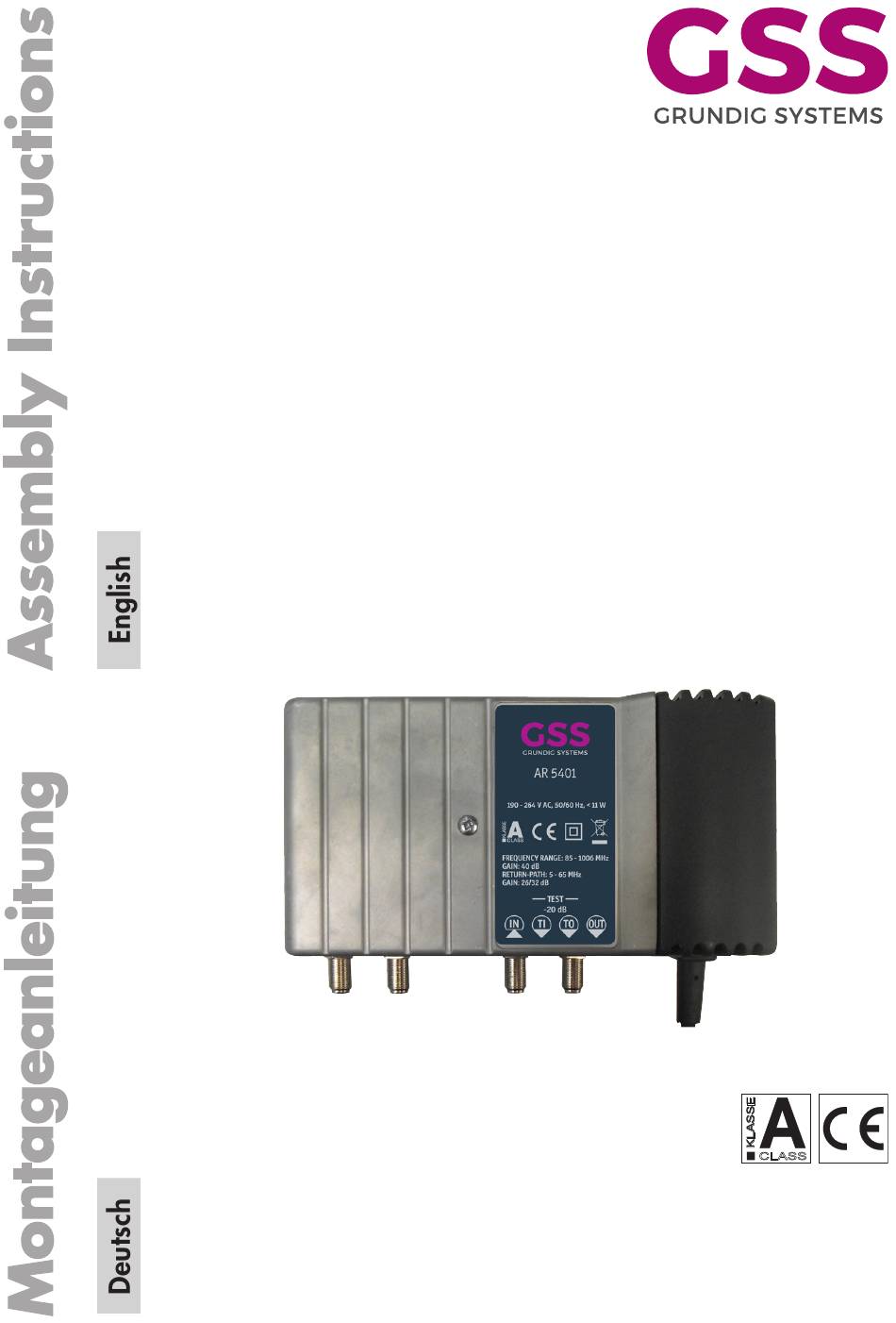

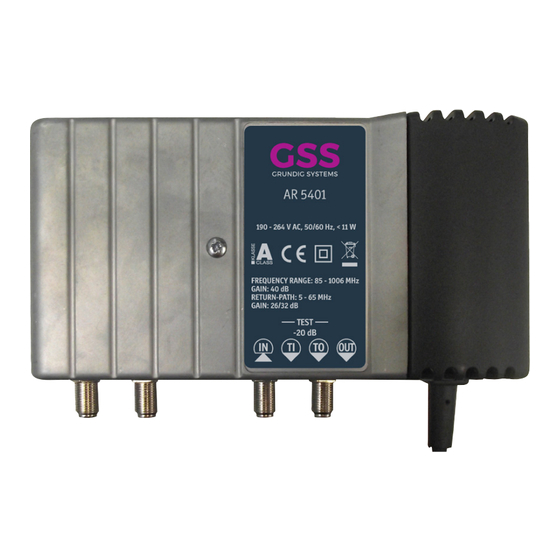

- Seite 1 Hausanschlussverstärker CATV distribution amplifier AR 5201 AR 5301 AR 5401 CLASS Telefon: +49 (0) 911 / 703 8877 Grundig Systems GmbH Fax: +49 (0) 911 / 703 9210 Beuthener Straße 43 Email: info@gss.de D-90471 Nuernberg Internet: http://www.gss.de...
-
Seite 2: Wichtiger Hinweis
Kontaktfedern dürfen nicht oxidiert oder verbogen sein. llgemeines eneral Lieferbares Zubehör Available accessories Siehe Webseite "http://www.gss.de" See webseite "http://www.gss.de/en" Verwendete Symbole Symbols used Wichtiger Hinweis Important note Gefährdung durch elektrischen Schlag Danger by electrical shock •... - Seite 3 3 B 3 D eschreiBung escription Die AR 5xxx-Serie sind multimediafähige The AR 5xxx Series is a low noise coaxial Hausanschlussverstärker für kleine bis mittel- House Distribution Amplifier, for use in small- große Gebäudeeinheiten. Sie werden zum er to medium CATV distribution networks in Ausgleich der Kabel–...
-
Seite 4: Block Diagram
Blockschaltplan Block diagram Attenuator Equalizer 0/6 dB 0/3/7 dB jumper jumper Input stage Interstage Output stages Equalizer 0-15 dB Equalizer Attenuator RC gain Attenuator *nur AR5301/5401 Rotary switch 0/3/6/9 dB 0/6 dB max./-6dB 0-15 dB *only AR5301/5401 jumper jumper jumper* Rotary switch Attenuator 0-15 dB... - Seite 5 Entzerrung Eingang Input slope Drehschalter 0…15 dB Rotary switch 0…15 dB Pegelsteller Interstage Interstage attenuator Brücke 0/6 dB Jumper 0/6 dB Entzerrung Interstage Interstage slope Brücken 0/3/7/10 dB Jumpers 0/3/7/10 dB Rückkanal ein/aus Return path on/off Brücke "RC ON"/"RC OFF" Jumper "RC ON"/"RC OFF"...
-
Seite 6: Wall Mounting
Wandbefestigung Wall mounting • Schrauben Sie den Verstärker mit den • Fasten the amplifier with its fixing points Befestigungspunkten an die Wand on the wall. (Screws ø max. 4.8 mm, (Schrauben-ø max. 4.8 mm, Abstand distance between holes 158 mm). der Bohrungen 158 mm). - Seite 7 Vorwärtsweg (Downstream): Forward path (Downstream): • Schließen Sie ein Antennenmessgerät • Connect a test receiver to test output am Test-Ausgang (-20 dB!) an. (-20 dB!). • Stellen Sie mit Brücke (0/6 dB) die • Using jumper (0/6 dB) adjust the ba- Grunddämpfung ein.
- Seite 8 [kg] Weight Service: Phone: +49 (0) 911 / 703 2221 • Fax: +49 (0) 911 / 703 2326 • Email: service@gss.de Grundig Systems GmbH • Beuthener Straße 43 • D-90471 Nürnberg Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS Grundig Systems GmbH 001/2019 Alterations reserved.
