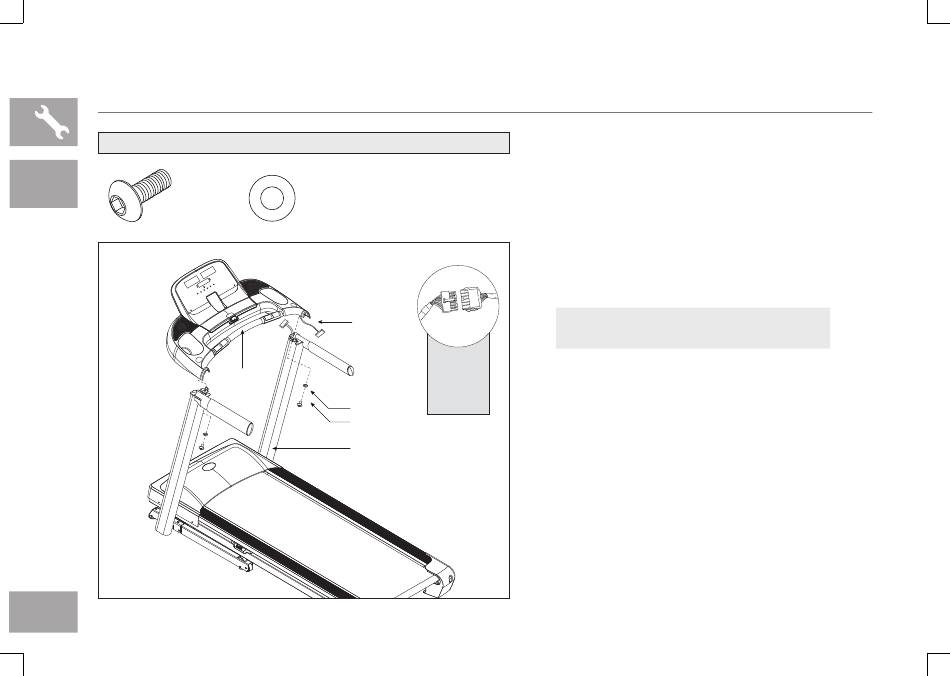

AUFBAUSCHRITT 3
Adventure
SCHRAUBE (D)
1 Plus
25 mm
ANZAHL: 2
BEFESTIGEN SIE ZUERST
DIE LINKE KONSOLENSEITE
8
SCHRAUBENTÜTE 3 BEINHALTET:
UNTERLEGSCHEIBE (E)
16 mm
ANZAHL: 2
KONSOLENKABEL
KONSOLE
UNTERLEGSCHEIBE (E)
SCHRAUBE (D)
kONSOLENMAST
Lösen Sie mit dem Fuß das Verriegelungspedal
A
und klappen Sie das Laufband auf.
Öffnen Sie die Schraubentüte 3.
B
Stecken Sie vorsichtig die Konsole auf den
C
Konsolenmast. Befestigen Sie zuerst die linke
Seite mit 1 Schraube (D) und 1 Unterlegscheibe
(E) an dem Konsolenmast.
Ziehen Sie die Schrauben (D) erst nach
A
dem Aufbauschritt 4 vollständig fest.
* HINWEIS: Achten
Verbinden Sie die Konsolenkabel und verstauen
D
Sie darauf, dass Sie
während des Aufbaus
keine Kabel Sie vorsichtig überschüssiges Kabel in dem
einklemmen.
Konsolenmast.
Befestigen Sie die rechte Seite der Konsole mit 1
E
Schraube (D) und 1Unterlegscheibe (E) an dem
Konsolenmast.
