Horizon Fitness Adventure 1 Plus Bedienungsanleitung Seite 6

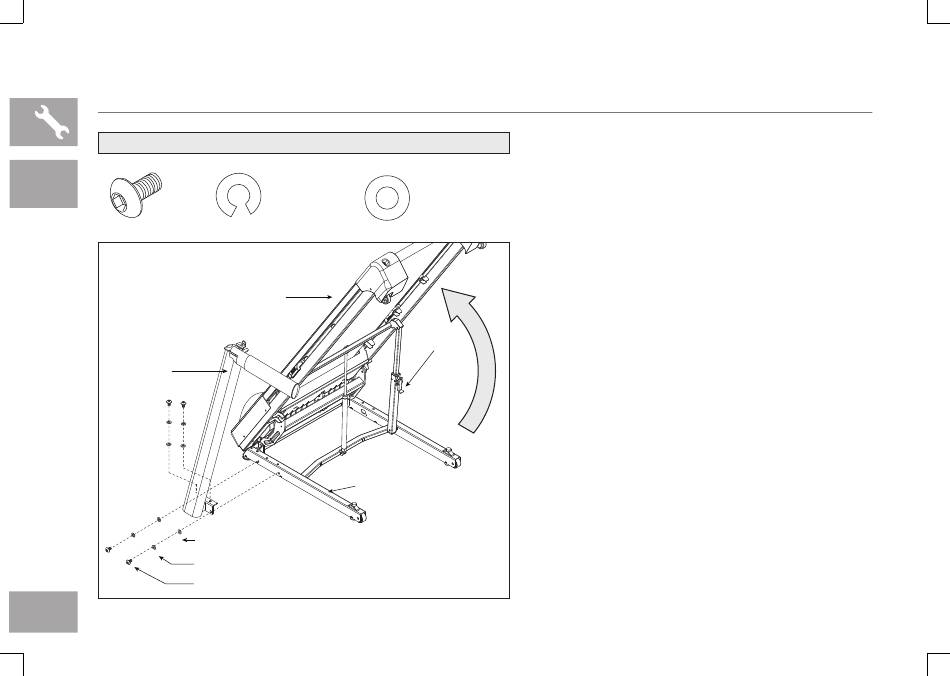

AUFBAUSCHRITT 1
Adventure
SCHRAUBE (A)
1 Plus
20 mm
ANZAHL: 4
LINKER
KONSOLENMAST
UNTERLEGESCHEIBE (C)
FEDERRINGSCHEIBE (B)
SCHRAUBE (A)
6
SCHRAUBENTÜTE 1 BEINHALTET:
FEDERRINGSCHEIBE (B)
15 mm
ANZAHL: 4
LAUFDECK
RAHMEN
Entfernen Sie die gelben Bänder und heben Sie
A
das Laufdeck an, bis das Verriegelungspedal
einrastet. Unterhalb des Laufdecks sollte alles frei
UNTERLEGSCHEIBE (C)
geräumt werden.
15 mm
ANZAHL: 4
Öffnen Sie die Schraubentüte 1.
B
Befestigen Sie in der geklappten Position
C
den linken Konsolenmast mit 4 Schrauben
(A), 4 Federringscheiben (B) und 4
Unterlegscheiben (C) an dem Basisrahmen.
VERRIEGELUNG
