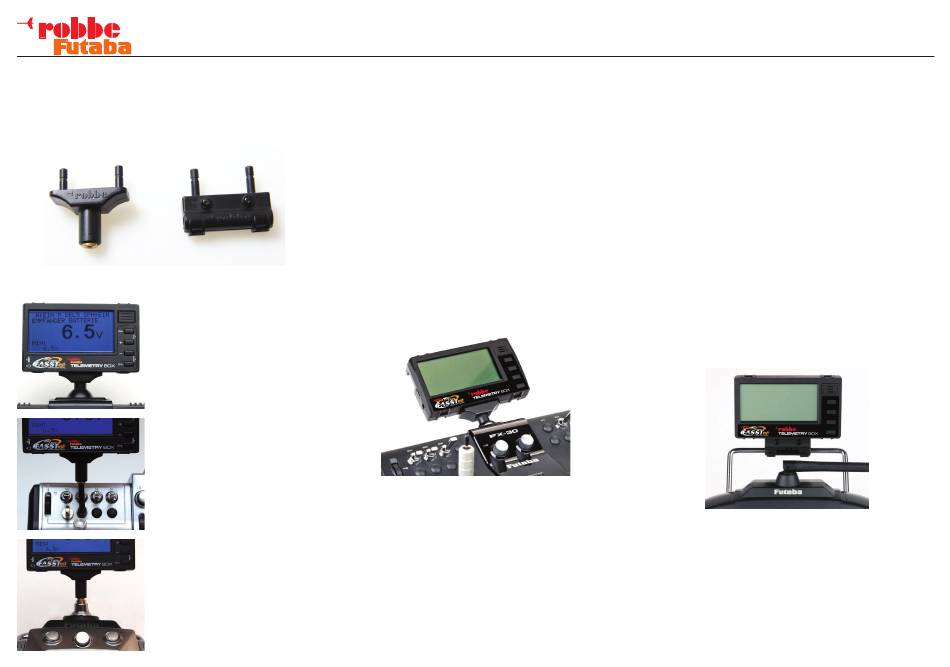

6. moNTAGe Der TelemeTrIe-Box AN DeN SeNDer
Die Telemetry-Box kann mit den im Lieferumfang enthalte-
nen Adaptern an Handsender mit Haltegriff wie T8FG oder
an Pultsender mit Antennengewinde wie FX-30 befestigt
werden.
Optional stehen noch weitere Adapter bereit:
Telemetry-Box Antennenadapt.
26 mm
Adapter
Telemetry-Box am Sender FC-18.
Schwanenhals für Telemetry-
Box
Schwanenhals zur Montage der
Telemetry-Box an allen Sendern
mit Schalteroptionsplatz, wie z.B.
an FX-20.
Telemetry-Box
Bajonett
Adapter
Telemetry-Box an allen Sendern
mit Bajonett Antenne, wie z.B.
T14MZ und FX-40.
Telemetry-Box 2,4 GHz FASSTest
BeFeSTIGuNG Am PulTSeNDer mIT ANTeNNeNGewINDe
Der Adapter für den Pultsender wird an den Kugelkopf des
Antennengewindes befestigt.
Dazu wie folgt vorgehen:
• Adapter auf das Antennengewinde schrauben.
• Adapter so ausrichten, das der „robbe" Schriftzug les-
bar ist.
• Für eine Feinausrichtung, die auf der Rückseite des
Adapters befindliche Schraube lösen und den Adapter
ausrichten. Danach Schraube wieder anziehen.
• Nun die Telemetry-Box auf die beiden Haltestäbe auf-
No. F1666100
stecken.
zur
Befestigung
der
No. F1666200
Adapter
No. F1666300
zur
Befestigung
der
®
BeFeSTIGuNG Am HANDSeNDer
Der Adapter für den Handsender wird an den Tragegriff
des Senders befestigt.
Dazu wie folgt vorgehen:
• Die beiden Schrauben am Adapter entfernen und die
beiden Teile von einander lösen.
• Vorder- und Hinterteil um den Tragegriff legen und wie-
der zusammenstecken.
• Richten Sie nun den Adapter so aus, das Sie das Dis-
play gut ablesen können .
• Durch anziehen der beiden Schrauben, wird der Adap-
ter befestigt.
• Nun die Telemetry-Box auf die beiden Haltestäbe auf-
stecken.
