Seite 1: Einleitung Kapitel

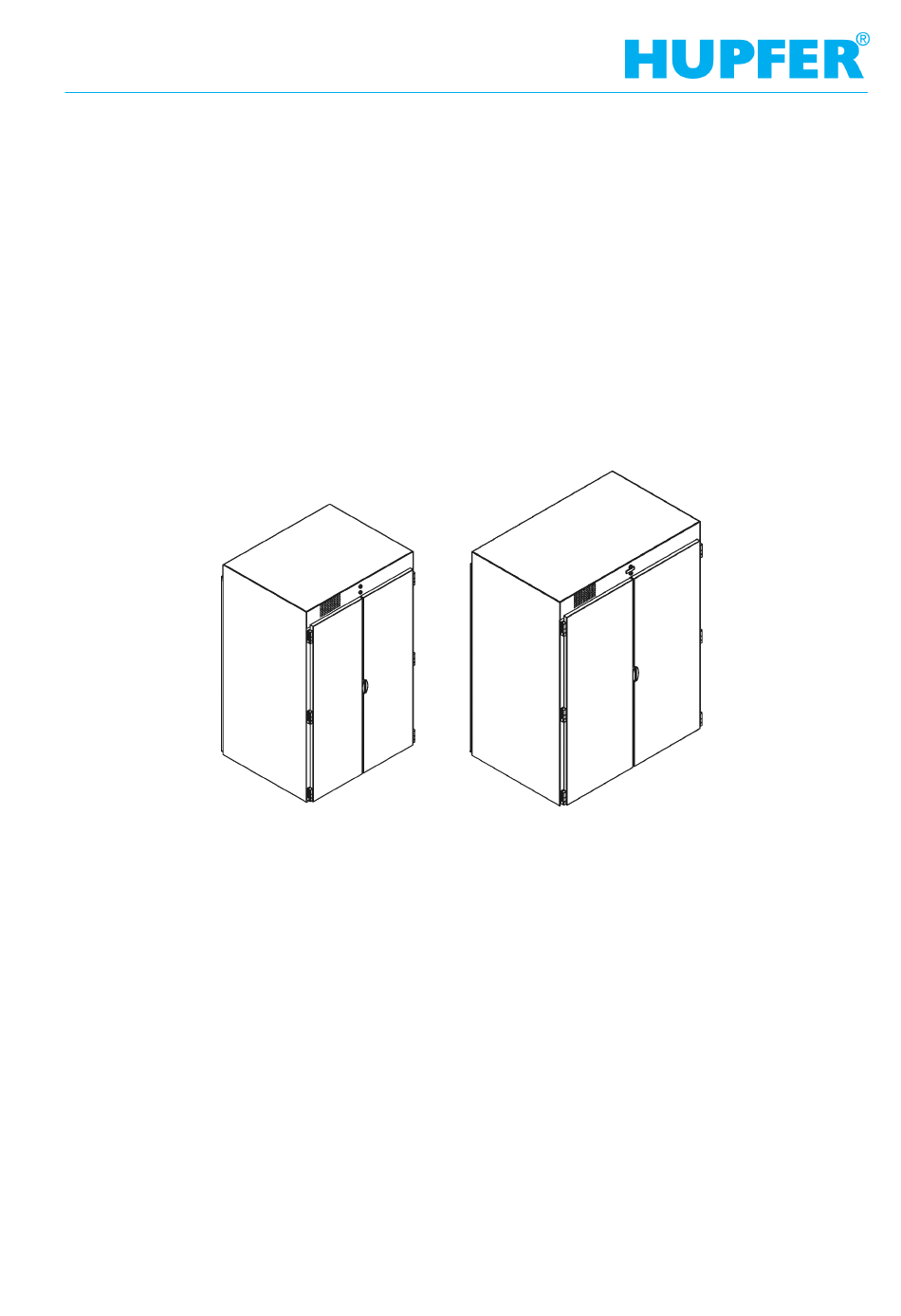

Betriebsanleitung Durchreicheschrank 6 StE | 9 StE 91329935_A0... -
Seite 2: Geräteinformation
Einleitung Kapitel 1 Seite 2 Geräteinformation Einleitung Geräteinformation Gerätebezeichnung Durchreicheschrank Gerätetyp/ en 6 StE | 9 StE Hersteller HUPFER® Metallwerke GmbH & Co. KG Dieselstraße 20 48653 Coesfeld Postfach 1463 48634 Coesfeld ' +49 2541 805-0 +49 2541 805-111 www.hupfer.de info@hupfer.de... -
Seite 3: Inhaltsverzeichnis
Gerätebeschreibung 3.4.1 Geräteansicht 3.4.2 Gerätebeschreibung Technische Daten Typenschild Transport, Montage, Inbetriebnahme und Stilllegung Transport Montage und Inbetriebnahme Lagerung und Verwertung Bedienung Anordnung und Funktion der Bedienelemente Betrieb Störungssuche und Fehlerbeseitigung Hinweise zur Störbehebung Durchreicheschrank 91329935_A0 6 StE | 9 StE... - Seite 4 Einleitung Kapitel 1 Seite 4 Inhaltsverzeichnis Reinigung, Pflege und Wartung Sicherheitsmaßnahmen Hygienemaßnahmen Reinigung und Pflege 7.3.1 Reinigungs- und Pflegetabelle Spezielle Pflegeanweisungen Ersatzteile und Zubehör Ersatzteil- und Zubehörliste Durchreicheschrank 6 StE | 9 StE 91329935_A0...
-
Seite 5: Abkürzungsverzeichnis
Lagerung von Gütern in Schränken und Transportfahrzeugen, in OP-Sälen, Ambulanzen, Aufbereitungs- und Stationsräume, oder Waschräume eingesetzt wird. Das Grundmaß beträgt 400x600mm. ISO-Norm Behälter sind in verschiedenen Tiefen und Ausführungen erhältlich. Kavitation Bildung und Auflösung von Dampfblasen in Flüssigkeiten durch Druckschwankun- gen. Durchreicheschrank 91329935_A0 6 StE | 9 StE... - Seite 6 Unterwiesene Personen Als unterwiesene Person gilt, wer über die ihr übertragenen Aufgaben und die mögli- chen Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderlichenfalls angelernt, sowie über die notwendigen Schutzeinrichtungen und Schutzmaßnahmen belehrt wurde. Durchreicheschrank 6 StE | 9 StE 91329935_A0...
-
Seite 7: Orientierungshinweise
Mit ’rechts’ wird die Seite bezeichnet, die von der Vorderseite (vorne) aus gesehen rechts liegt. Links Mit ’links’ wird die Seite bezeichnet, die von der Vorderseite (vorne) aus gesehen links liegt. Auf dieser Sei- te befindet sich auch das Typenschild außen auf dem Gehäuse des Durchreicheschranks. Durchreicheschrank 91329935_A0 6 StE | 9 StE... -
Seite 8: Hinweise Zur Benutzung Des Handbuches
HINWEIS Kurzbeschreibung der Zusatzinformation Es wird auf einen besonderen Umstand hingewiesen, bzw. eine wichtige Zusatzinformation zum jeweiligen Thema gegeben. INFO Kurztitel Enthalten zusätzliche Informationen zur Arbeitserleichterung oder Empfehlun- gen zum jeweiligen Thema. Durchreicheschrank 6 StE | 9 StE 91329935_A0... -
Seite 9: Sicherheitshinweise
Der Aufsatzkasten im Innenraum nimmt die elektrische Steuerung des Gerätes sowie den Not-Halt- Schalter (Stopp-Kategorie 0) auf. Das Betätigen des Not-Halt-Schalters entriegelt im Notfall die elektro- magnetische Türblockierung, so dass die Flügeltüren nach außen geöffnet werden können. Abbildung 1 Lage des Not-Halt-Schalters (Ansicht von oben) Durchreicheschrank 91329935_A0 6 StE | 9 StE... -
Seite 10: Sicherheitshinweise Zur Gerätesicherheit
Die geltenden Hygienerichtlinien und –bestimmungen sind einzuhalten. § Aus hygienischen Gründen sind die Reinigungshinweise genau zu beachten. § Zusätzlich zur routinemäßig durchzuführenden Reinigung sind regelmäßig Desinfektionsmaßnah- men mit anerkannten Mitteln und Methoden durchzuführen. Durchreicheschrank 6 StE | 9 StE 91329935_A0... -
Seite 11: Sicherheitshinweise Zur Störbehebung
Geräte, an denen Inspektions-, Wartungsarbeiten und Störbehebungen durchgeführt werden, müs- sen spannungsfrei geschaltet und gegen Wiedereinschalten gesichert werden, wenn keine Span- nung für diese Arbeiten erforderlich ist. Dies darf nur von einer Elektro-Fachkraft ausgeführt werden. Durchreicheschrank 91329935_A0 6 StE | 9 StE... -
Seite 12: Beschreibung Und Technische Daten
Das Einbringen von Gegenständen, die die Funktion des Gerätes stark behindern ist untersagt und gilt als Fehlanwendung. Bei nicht bestimmungsgemäßem Gebrauch übernehmen Hersteller und Lieferanten keinerlei Haftung für Folgeschäden. Schäden aus missbräuchlicher Verwendung führen zum Verlust der Haftung und der Ge- währleistungsansprüche. Durchreicheschrank 6 StE | 9 StE 91329935_A0... -
Seite 13: Gerätebeschreibung
Auf der reinen Seite befindet sich ein Anschlag, der das Ausfahren des Transportwagens auf der reinen Seite verhindert. Das erforderliche Wandöffnungsmaß für den Einbau des Durchreichschranks richtet sich nach der bausei- tigen Aufstellsituation. Durchreicheschrank 91329935_A0 6 StE | 9 StE... -
Seite 14: Technische Daten
1 x Transportwagen 6StE 1 x Transportwagen 9StE Schrankräume Anzahl Flügeltüren Anzahl Die entsprechenden Prüfzeichen finden Sie auf unserer Homepage unter www.hupfer.de. Typenschild Das Typenschild ist auf der linken Seite außen auf dem Gehäuse des Durchreicheschranks angebracht. Abbildung 3 Typenschild Altgeräteentsorgung... -
Seite 15: Transport, Montage, Inbetriebnahme Und Stilllegung
Das Verpackungsmaterial besteht aus recyclingfähigem Material und kann entsprechend entsorgt werden. Dabei sind die unterschiedlichen Materialien voneinander zu trennen und umweltverträglich zu entsorgen. Hierzu ist auf jeden Fall der örtliche Entsorgungsverantwortliche mit einzubeziehen Durchreicheschrank 91329935_A0 6 StE | 9 StE... -
Seite 16: Lagerung Und Verwertung
Vertriebspartner. Verpackung und Verpackungsmaterialien können unter Angabe der Entsorgungsvertragsnummer bei ei- nem Recyclingunternehmen abgegeben werden. Falls die gültige Entsorgungsvertragsnummer nicht vor- ® liegt, kann diese beim HUPFER -Service erfragt werden. Durchreicheschrank 6 StE | 9 StE 91329935_A0... -
Seite 17: Bedienung
Bedienelemente (Ansicht reine Seite) Positionsziffer Bedienelement Funktion Leuchtmelder rot Information: wenn der Leuchtmelder aufleuchtet, sind die gegenüberlie- gende Flügeltüren geöffnet Leuchtdrucktaster grün Freigabe: entsperrt nach Betätigung die darunterliegenden Flügeltüren, wenn die gegenüberliegende Seite geschlossen ist Durchreicheschrank 91329935_A0 6 StE | 9 StE... -
Seite 18: Betrieb
Die Flügeltüren auf der reinen Seite können entriegelt werden, wenn auf der gegenüberliegenden Seite die Flügeltüren geschlossen sind und der grüne Leuchtdrucktaster aufleuchtet. § Den grünen Leuchtdrucktaster auf der reinen Seite betätigen. § Durchreicheschrank öffnen. § Sterilgut aus dem Transportwagen entnehmen. Durchreicheschrank 6 StE | 9 StE 91329935_A0... -
Seite 19: Störungssuche Und Fehlerbeseitigung
Daten und die entsprechenden Artikelnummern an. Regelmäßige Inspektion und Wartung des Gerätes verhindern Betriebsstörungen und dienen der Sicher- heit. Während Wartungs- und Instandsetzungsarbeiten muss der Durchreicheschrank von der Energieversor- gung getrennt und gegen Wiedereinschalten gesichert werden. Durchreicheschrank 91329935_A0 6 StE | 9 StE... -
Seite 20: Reinigung, Pflege Und Wartung
Keinesfalls chlorhaltige Reinigungsmittel, Scheuerpulver oder andere Trocken- reiniger, Putzwolle, Stahlschwämmchen und/oder scharfkantige Gegenstände verwenden. 7.3.1 Reinigungs- und Pflegetabelle Reinigungs- und Pflegemaßnahmen Aktion Innenraum des Durchreicheschranks reinigen Innenraum des Durchreicheschranks desinfizieren Durchreicheschrank 6 StE | 9 StE 91329935_A0... -
Seite 21: Spezielle Pflegeanweisungen
Berührung, kann dies der Auslöser von Korrosion sein. Verwenden Sie deshalb zur mecha- nischen Reinigung ausschließlich Edelstahlwolle oder Bürsten mit Natur-, Kunststoff oder Edel- stahlborsten. Stahlwolle oder Bürsten mit unlegiertem Stahl führen zu Fremdrost durch Abrieb. Durchreicheschrank 91329935_A0 6 StE | 9 StE... -
Seite 22: Ersatzteile Und Zubehör
