P.Lindberg SPG500 Original Bedienungsanleitung
Kreiselmäher
Verwandte Anleitungen für P.Lindberg SPG500
Inhaltszusammenfassung für P.Lindberg SPG500
- Seite 2 Kontakt Danmark: P. Lindberg A/S Sdr. Ringvej 1 6600 Vejen Tlf. 70 21 26 26 Fax 70 21 26 30 salg@p-lindberg.dk www.p-lindberg.dk Kontakt Norge: P. Lindberg Doneheia 62 4516 Mandal Telefon: 21 98 47 47 hei@lindberg.no www.p-lindberg.no Kontakt Sverige: P. Lindberg Sverigefilial Myrangatan 4 745 37 Enköping Tel.

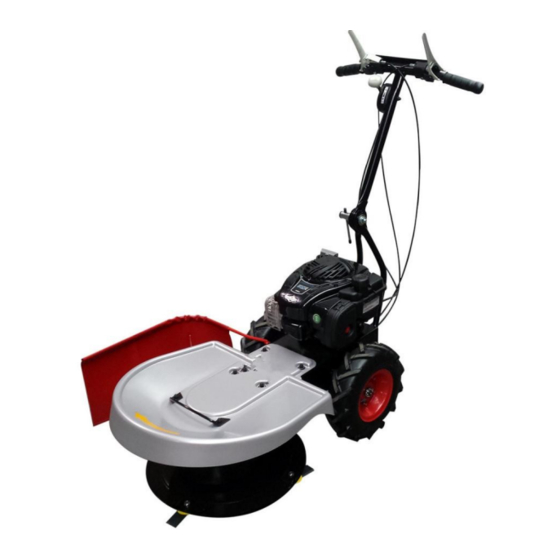

- Seite 35 Original- Bedienungsanleitung Kreiselmäher – Artikelnr. 9061505 Beschreibung: Kreiselmäher mit vier Messern und 173-cc-Motor mit Zugstart. Die Arbeitsbreite beträgt 580 mm. Einsatzbereiche: Mähen von max. 30 cm hohem Gras. Zweckmäßige Verwendung: Das Gerät darf ausschließlich wie in dieser Bedienungsanleitung beschrieben verwendet werden. Jegliche andere Art der Anwendung wird als falsch angesehen.
- Seite 36 Inhalt Allgemeine Sicherheitshinweise ....................3 Sicherheit bei der Verwendung ....................3 Sicherheitsschilder ........................5 Beschreibung des Geräts ....................... 7 Technische Daten ......................... 7 Bedienungsanleitung ........................8 Montage ............................8 Inbetriebnahme..........................8 Starten des Geräts ........................8 Anhalten des Geräts ........................9 Bedienungsanleitung ........................
-
Seite 37: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Der Benutzer muss das Handbuch sorgfältig lesen und alle Anweisungen für den Betrieb des Geräts beachten, sodass weder der Benutzer noch andere Personen oder Güter in Gefahr gebracht werden. Die Anweisungen in diesem Handbuch können nicht alle denkbaren Situationen und Bedingungen berücksichtigen, die bei der Verwendung des Geräts auftreten können. - Seite 38 ⚠ Bevor in der Nähe des Geräts jegliche Aktivitäten durchgeführt werden bzw. vor dem Transport des Geräts, muss der Motor stets ausgeschaltet und die beweglichen Teile müssen zum Stillstand gekommen sein. Schalten Sie das Gerät stets aus, wenn es unbeaufsichtigt stehengelassen wird! ⚠...
-
Seite 39: Sicherheitsschilder
aufgrund von evtl. Leckagen. Wischen Sie den Kraftstoff sofort weg und lassen Sie den Rest verdampfen, sollte dies dennoch passieren. ⚠ Sorgen Sie dafür, dass sich keine anderen Personen (besonders Kinder) und Tiere im Arbeitsbereich befinden. ⚠ Das Entfernen von Sicherheitselementen vom Gerät ist verboten. ⚠... - Seite 40 4. Bei Wartungsarbeiten muss das Zündkerzenkabel abgenommen werden. 5. Lesen Sie vor der Verwendung die Bedienungsanleitung. 6. Halten Sie einen sicheren Abstand zum Gerät, wenn dieses in Betrieb ist. Es besteht Verletzungsgefahr durch herausgeschleudertes Material und andere Objekte. 7. Funktionsbeschreibung rechter Hebel (aktivieren der Messer). MAN 9061505 DE V1 P.
-
Seite 41: Beschreibung Des Geräts
Beschreibung des Geräts Aktivieren Aktivieren der Räder der Messer Regeln der Geschwindigkeit Motor Seitenverkleidung Gleitplatte Technische Daten MODELL SGP500 MOTOR 1 Zylinder, Benzin LEISTUNG 3,0 kW MOTORÖL 0,5 Liter / SAE 30 KRAFTSTOFF 1,2 Liter/Benzin, mindestens 92 Oktan ZÜNDKERZENTYP NGK BP6ES HUBRAUM 173 cc ANLASSER... -
Seite 42: Bedienungsanleitung
Bedienungsanleitung Montage 1. Nehmen Sie das Gerät und sämtliche Teile aus der Verpackung. 2. Befestigen Sie die Bedienungskabel mit Kunststoffstrips am Griff. 3. Befestigen Sie die Verkleidung mit Bolzen an der Gleitplatte. 4. Schieben Sie die Seitenverkleidung mit der Halterung in die Halterung am Gestell. Inbetriebnahme ⚠... -
Seite 43: Anhalten Des Geräts
Bitte beachten Sie, dass bei einem neuen oder kalten Motor das Risiko besteht, dass er beim Aktivieren der Mähscheibe mehrmals abstirbt. Dies ist vorübergehend und hört auf, wenn der Motor warmgelaufen ist. Anhalten des Geräts Die Mähscheibe stoppt, sobald der Aktivierungshebel ausgelassen wird. Es kann allerdings einige Zeit dauern, bis sie zum Stillstand gekommen ist, da der Motor mit Anti-Friktionslagern ausgestattet ist. -
Seite 44: Probleme
Probleme Feststeckendes Gras unter der Verkleidung: a) Die Motorgeschwindigkeit wird spürbar reduziert, der Motor stirbt aber nicht ab: Halten Sie das Gerät sofort an und heben Sie es vorne etwas an (indem Sie den Lenker nach unten drücken). Der Bereich unter dem Gerät wird nun automatisch frei von Grasschnitt. -
Seite 45: Wartung Und Lagerung
Wartung und Lagerung Um eine zufriedenstellende Leistung des Geräts garantieren zu können, ist eine korrekte Wartung notwendig. Durch die regelmäßige Wartung vermeidet man zu frühe Abnutzungen und vergewissert sich gleichzeitig der korrekten Funktion aller Teile. Befolgen Sie die Anweisungen bezüglich der Wartungs- und Einstellintervalle des Geräts. -
Seite 46: Kontrolle Und Wechsel Des Motoröls
Kontrolle und Wechsel des Motoröls 1. Entfernen Sie den Öldeckel/-stab (G) und wischen Sie ihn mit einem sauberen Tuch ab. 2. Wieder hineinstecken, aber nicht festschrauben. 3. Ziehen Sie ihn erneut heraus und lesen Sie den Ölstand ab. Der Ölstand muss zwischen den Min.- und Max.-Kennzeichnungen sein. -
Seite 47: Wechseln Der Zündkerze
Wechseln der Zündkerze Kontrollieren Sie den Elektrodenabstand (A) mit einem Spannungsmessgerät (B). Bei Bedarf einstellen. Elektrodenabstand: 0,6-0,8 mm Zündkerze einsetzen und laut den Spezifikationen festziehen. Zündkerzentyp: NGK BP6BS Drehmoment: 18-22 Nm Wartung des Luftfilters 1. Entfernen Sie die Außenverkleidung (B). Sorgen Sie dafür, dass kein Schmutz oder Sonstiges in den Luftfilter fällt. -
Seite 48: Festziehen Der Schraubverbindungen
Festziehen der Schraubverbindungen Alle Schraubverbindungen müssen kontrolliert werden. Überprüfen Sie vor jeder Verwendung des Geräts, ob die Bolzen, welche die Messer an der oberen Scheibe halten, und jene Bolzen, mit denen die Gleitplatte an der Antriebsachse befestigt ist, korrekt festgezogen sind. Austausch und Schleifen der Messer Werden die Messer abgenutzt oder beschädigt, kann es zu Vibrationen am Gerät kommen. -
Seite 49: Waschen Und Reinigen Des Geräts
⚠ Sollte ein Messer verbogen oder offensichtlich stark abgenutzt sein, müssen alle Messer an der Messerscheibe ausgetauscht werden! 3. Überprüfen Sie die Messerhalterung auf Abnutzung hin. Bolzen und Muttern, die stark abgenutzt sind, müssen ausgetauscht werden. 4. Schrauben Sie die Bolzen wieder in die Mähscheibe, bringen Sie den Abstandshalter, das Messer und die Beilagscheibe an und montieren Sie diese mit der Mutter. -
Seite 50: Lagerung
Lagerung Reinigen Sie vor der Lagerung das Gerät von Schmutz, Ablagerung und Pflanzenresten. Beschädigten Lack an den Geräteteilen ausbessern. Packen Sie die Messer an der Mähscheibe ein, wenn das Gerät für eine längere Zeit eingelagert werden soll. Das Gerät muss sauber und trocken sowie für Unbefugte unzugänglich und vor dem Einfluss von Wind und Wetter geschützt aufbewahrt werden. -
Seite 51: Eu-Konformitätserklärung
EU-Konformitätserklärung Wir behalten uns das Recht vor, technische Parameter oder Spezifikationen dieses Produktes ohne vorherige Ankündigung zu ändern. MAN 9061505 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 04604/9888-975 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
