- Seite 1 Original manual DK/SE/DE 9056785 G51SHL-C www.p-lindberg.dk www.p-lindberg.se www.p-lindberg.de...
- Seite 67 Original Betriebsanweisung Artikelnr.: 9056785 Rasenmäher P-Lindberg GmbH – Flensburger Str. 3 – D-24969 Großenwiehe Tel. 03222/1097-888 Fax. 03222/1097-900 www.p-lindberg.de...

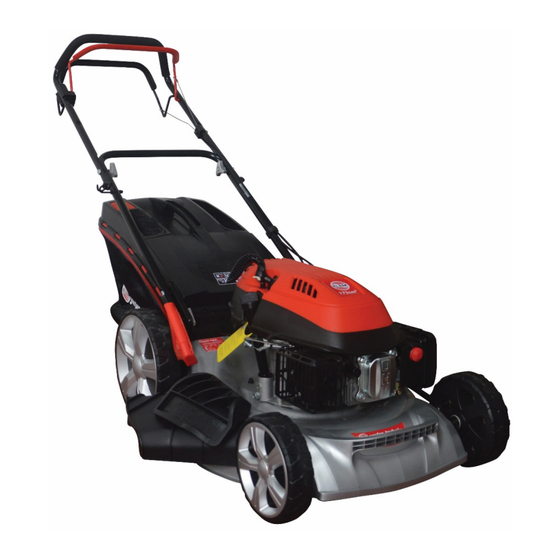

- Seite 68 Rasenmäher – Artikelnr. 9056785 Beschreibung: 4-in-1-Rasenmäher mit einer Arbeitsbreite von 508 mm. Mit 173 cm³ Benzinmotor mit einer Leistung von 2,6 kW. Mit Spülstutzen. Einsatzbereiche: Zum Rasenmähen. Zweckmäßige Verwendung: Darf ausschließlich wie in dieser Bedienungsanleitung beschrieben verwendet werden. Jegliche andere Art der Verwendung wird als falsch angesehen.
-
Seite 69: Sicherheitsanweisungen
Sicherheitsanweisungen WARNUNG Seien Sie im Umgang mit Kraftstoff stets vorsichtig. Befolgen Sie stets die nachstehenden Vorschriften, um das Risiko für Verletzungen und/oder Schäden am Gerät zu minimieren. Lesen Sie alle Anweisungen, bevor das Gerät in Betrieb genommen wird, und bewahren Sie die Bedienungsanleitung für später in Reichweite auf. Machen Sie sich mit dem Gerät vertraut: •... -
Seite 70: Betrieb
Personen, die sich mit dem Betrieb eines Motorrasenmähers nicht auskennen, sollten den Verkäufer um eine grundlegende Einschulung bezüglich der Verwendung des Geräts bitten. Verwenden Sie Motorrasenmäher niemals, wenn Sie Alkohol getrunken oder Drogen genommen haben, oder wenn Sie sich krank oder müde fühlen. ACHTUNG –... -
Seite 71: Wartung Und Lagerung
Stellen Sie den Motor ab und entfernen Sie das Zündkabel. Sorgen Sie dafür, dass alle • beweglichen Teile völlig zum Stillstand gekommen sind. Falls das Gerät einen Zündschlüssel hat, muss dieser in folgenden Situationen entfernt werden: Bevor blockierende Elemente oder Verstopfungen entfernt werden. Bevor das Gerät kontrolliert, gereinigt oder gewartet wird. - Seite 72 Verwenden Sie den Motorrasenmäher niemals, wenn nicht alle Verkleidungen oder der • Grasbehälter korrekt angebracht sind. Stellen Sie den Motor ab und entfernen Sie das Zündkabel in folgenden Fällen: • a) Das Gerät beginnt, ungewöhnlich zu vibrieren. b) Das Gerät trifft auf einen Gegenstand. Reparieren Sie alle Schäden, bevor Sie weiterarbeiten.
-
Seite 73: Sicherheitskennzeichnungen
Verletzungen führen. Machen Sie sich vor der Verwendung mit dem Gerät vertraut. Sicherheitskennzeichnungen Dieser Motorrasenmäher ist mit Sicherheitskennzeichnungen ausgestattet (die gelesen und befolgt werden müssen), welche vor Gefahren für den Benutzer selbst und für andere warnen. Es können aber nicht alle erdenklichen Situationen berücksichtigt werden. - Seite 74 Kraftstoff ist entzündlich, Abstand zu Feuer halten. Füllen Sie niemals Kraftstoff nach, während das Gerät läuft. Verwenden Sie Sicherheitsbrillen und Gehörschutz bei Verwendung des Geräts. Entfernen Sie stets das Zündkabel, wenn Sie Reparaturen laut dem Handbuch durchführen. ACHTUNG – der Motor ist heiß. Lassen Sie den Aktivierungsgriff aus, um das Gerät anzuhalten.
- Seite 75 Das Gerät entspricht den Sicherheitsstandards der europäischen Normen. Alle Bolzen und Muttern müssen regelmäßig kontrolliert werden, um sicherzustellen, dass diese ausreichend angezogen sind. ACHTUNG – Verwenden Sie stets schnittfeste Handschuhe, wenn Sie am Gerät Service- oder Wartungsarbeiten vornehmen. Die Messer sind sehr scharf, man kann sich leicht schneiden.
-
Seite 76: Technische Daten
Technische Daten Abmessungen L x B x H 1500 x 540 x 985 Trockengewicht Schneidebreite Messer mm/Ref. 508/G551000000 Einstellen der Schneidehöhe 25-75 Größe der Räder Vorne: 203.2 Hinten: 279.4 Kapazität, Grasbehälter Liter Motor GY172V Luftgekühlter 4-Takt-Motor, 173 cm 2,6 kW cm³... -
Seite 77: Geräteübersicht
Geräteübersicht Kupplungshebel Bremshebel, Motor Spülstutzen Fingerschraube Verkleidung für Startgriff Auswurf Seilführung Benzintank Grasbehälter Luftfilter Hebel für Höhenregulierung Ölstab Seitenauswurf Schalldämpfer Vorderer Griff Vor der Inbetriebnahme Auspacken: Packen Sie alle Teile aus und entfernen Sie die Verpackung. Kontrollieren Sie, dass die Lieferung komplett ist, und dass während des Transports nichts beschädigt Drehknopf Schraube... - Seite 78 Platzieren Sie danach den Zugstart an der rechten Seite des Lenkers. Das Kabel wird mit der Kunststoffmuffe verbunden. Führen Sie die Startschnur durch die Seilführung. Der Lenker kann in zwei Positionen verstellt werden: H (hoch) oder L (niedrig): Montage des Bremskabels: Führen Sie das Bremskabel in das Loch am Bremsgriff: MAN 9056785 DE V1 P.
- Seite 79 Montage des Grasbehälters: MAN 9056785 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.: 03222/1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
- Seite 80 MAN 9056785 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.: 03222/1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
-
Seite 81: Motoröl
Montage des Seitenauswurfs: Heben Sie die Verkleidung für den Seitenauswurf an und montieren Sie den Trichter wie unten angezeigt: Motoröl Das Gerät wird ohne Öl geliefert. Ölreste sind allerdings nicht ungewöhnlich, da alle Motoren im Werk getestet werden. Nicht immer ist es möglich, das Öl vor der Lieferung ganz zu entfernen. -
Seite 82: Einstellen Der Schneidehöhe
Füllen Sie Benzin nur an einem gut belüfteten Ort bei ausgeschaltetem Motor nach. Rauchen Sie nicht und halten Sie Flammen oder Funken aus dem Bericht fern, in dem Benzin aufgefüllt oder gelagert wird. Vermeiden Sie Kontakt mit der Haut sowie das Einatmen der Dämpfe. -
Seite 83: Gebrauchsanweisung
Gebrauchsanweisung Ziehen sie den Bremshebel zum Lenker und • halten Sie ihn fest. Bremshebel Aktivierungshebel • Aktivierungshebel loslassen. Dies verhindert, dass sich das Gerät beim Starten nach vorne bewegt. Die Messer beginnen sofort zu rotieren, wenn der Motor gestartet wird. Der Sicherheitshebel muss in Betriebsposition gehalten werden, während das Gerät läuft. - Seite 84 • Lassen Sie den Kupplungshebel los Kupplungshebel Bremshebel Lassen Sie den Bremshebel los • ACHTUNG – Die Messer drehen sich einige Sekunden lang weiter, nachdem der Motor ausgeschaltet worden ist. Entfernen Sie die Zündrohrabdeckung, wenn der Rasenmäher unbeaufsichtigt stehen bleibt. MAN 9056785 DE V1 P.
-
Seite 85: Wartung
Wartung WICHTIG – Regelmäßige und sorgfältige Wartung ist wichtig, um die Leistung des Geräts während der gesamten Lebensdauer beizubehalten. • Sorgen Sie bezüglich der Sicherheit des Geräts stets dafür, dass alle Muttern, Bolzen und Schrauben stets fest angezogen sind. Die regelmäßige Wartung ist wichtig für Sicherheit und Leistung des Geräts. - Seite 86 Kontrollieren Sie außerdem, ob die Messerbolzen fest angezogen sind. Wir raten dringend, zum Schutz der Hände dicke Handschuhe zu tragen, wenn Messer abmontiert oder montiert werden. • Entfernen Sie den Bolzen mit einem Steckschlüssel. Verwenden Sie einen Holzpflock, um zu verhindern, dass sich das Messer dreht, während der Bolzen abmontiert wird.
-
Seite 87: Reinigung Und Austausch Des Grasbehälters
Reinigung und Austausch des Grasbehälters Reinigung: Waschen Sie den Behälter mit einem Gartenschlauch und lassen Sie ihn vor der Verwendung ganz trocken. Ein nasser Behälter wird rasch verstopft. Austausch: Ziehen Sie den Beutel aus den Ecken des Rahmens und nehmen Sie zuerst die vier Schrauben, dann den Beutel vom Rahmen ab. - Seite 88 MAN 9056785 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.: 03222/1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
-
Seite 89: Wartung Des Motors
Wartung des Motors Überprüfen des Motoröls: Der Ölstand wird stets bei ausgeschaltetem Motor kontrolliert. Entfernen Sie den Ölstab und wischen Sie diesen ab. • Führen Sie den Ölstab wieder hinein, aber schrauben • Sie ihn nicht fest. • Nehmen Sie den Stab heraus und lesen Sie den Ölstand am Stab ab. -
Seite 90: Luftfilter
Luftfilter Achtung – Wird die Maschine ohne oder mit einem beschädigten Luftfilter verwendet, kommt Schmutz in den Motor, der dann sehr rasch abgenutzt wird. Drücken Sie auf die • Zapfen der Abdeckung und entfernen Sie diese. Nehmen Sie den • Luftfilter aus dem Gehäuse. -
Seite 91: Zündrohr
Zündrohr Damit das Zündrohr optimal funktioniert, müssen die Elektrodenabstände korrekt und das Zündrohr frei von Schmutz und Ablagerungen sein. Entfernen Sie die Zündrohrabdeckung und jegliche Verschmutzungen vom Bereich • rund um das Zündrohr. Zündrohr Zündrohrschlüssel Zündrohr- abdeckung Entfernen Sie das Zündrohr mit einem •... -
Seite 92: Einstellen Der Kupplungs- Und Bremskabel
Einstellen der Kupplungs- und Bremskabel Wird das Kupplungskabel zu lose, muss am • Einstellelement gedreht werden, um dieses anzuziehen. Siehe Abbildung. Einstellen des Kupplungskabels Wird das Bremskabel zu lose, muss am Einstellelement gedreht werden, um dieses • anzuziehen. Siehe Abbildung. Einstellen des Motorbremskabels MAN 9056785 DE V1... -
Seite 93: Wartungsplan
Wartungsplan Serviceintervalle Aufgabe Muss in den angegebenen Abständen durchgeführt werden Motoröl Kontrolle Austausch Luftfilter Kontrolle Austausch Zündrohr Kontrolle – Einstellen Austausch Schwungrad Kontrolle Bremsklotz (Typ A) Kraftstofftank und Reinigung Filter Brennstoffschlauch Kontrolle Alle 2 Jahre (Austausch bei Bedarf) Ventilspiel Kontrolle –... -
Seite 94: Fehlersuche
Fehlersuche Motor springt nicht an Mögliche Ursache Lösung Kontrollieren Sie den Zu wenig Kraftstoff für Füllen Sie Kraftstoff nach. Kraftstoff. den Motor. Kraftstoff ist schlecht; Leeren Sie Tank und Motor wurde mit Benzin Vergaser und füllen Sie gelagert, der schlecht neues Benzin ein. -
Seite 95: Aufbewahrung
Aufbewahrung Benzin darf nicht länger als einen Monat im Tank bleiben. • • Reinigen Sie das Gerät gründlich und bewahren Sie es draußen an einem trockenen Ort auf. Bewahren Sie das Gerät niemals mit Benzin im Tank in einem Gebäude auf, in •... -
Seite 96: Explosionszeichnung
Explosionszeichnung MAN 9056785 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.: 03222/1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de... -
Seite 97: Eu-Konformitätserklärung
EU-Konformitätserklärung Wir behalten uns das Recht vor, ohne vorherige Information technische Parameter oder Spezifikationen für dieses Produkt zu ändern. MAN 9056785 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.: 03222/1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
