Swegon GOLD SD Installationsanleitung Seite 2

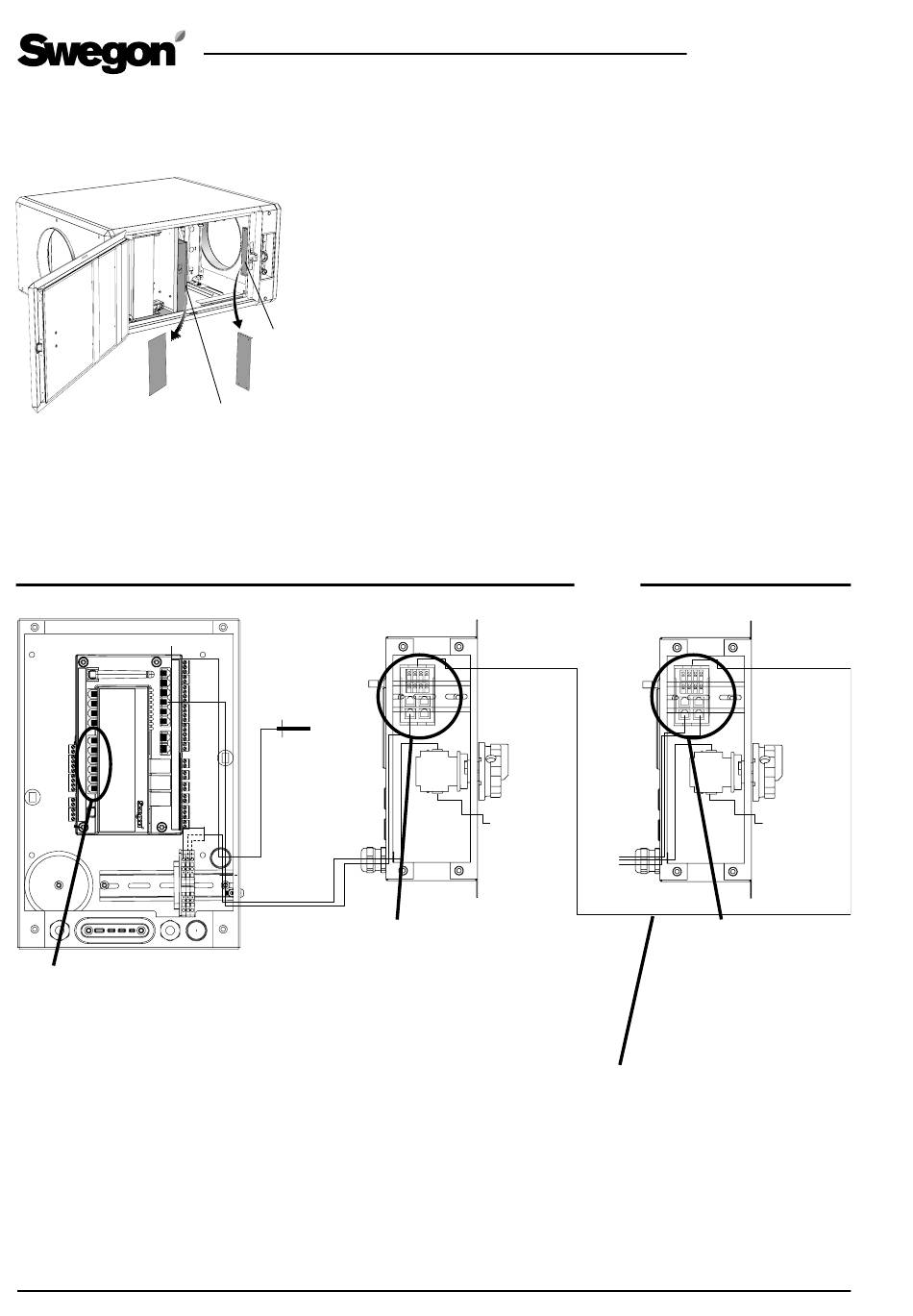

3.1 GOLD SD, Größe 04/05, 08 und 12.
GOLD SD, Größe 04/05, 07/08 und 11/12, Version E/F
GOLD-Gerät mit Steuereinheit
Schaltkasten 1.
Das mitgelieferte Bus-Kabel wird an
einen dieser Bus-Kontakte auf der
Steuereinheit und an einen wahl-
freien Bus-Kontakt am Kabeladapter
angeschlossen.
2 www.swegon.com
GOLD SD Größe 04/05, 08 und 12 haben zwei
Schaltkästen, die hier als Schaltkasten 1 und
Schaltkasten 2 bezeichnet werden.
Schaltkasten 2
Schaltkasten 1
Schaltkasten 2.
Kabeladapter ist nicht montiert. Der mit dem GOLD-Gerät
ohne Steuereinheit mitgelieferte Kabeladapter wird auf
entsprechende Weise in diesem Schaltkasten montiert.
GOLD-Gerät ohne Steuereinheit
Schaltkasten 2.
Kabeladapter ist montiert.
HINWEIS: Wenn Wärmerückgewinnungsregister als
Zubehör für Größe 12 gewählt wurden, muss das
Buskabel über den Kabeladapter im Schaltkasten
der Rohrverbindungseinheit verlegt werden.
DE.ADAPTER.160531
Änderungen vorbehalten.
