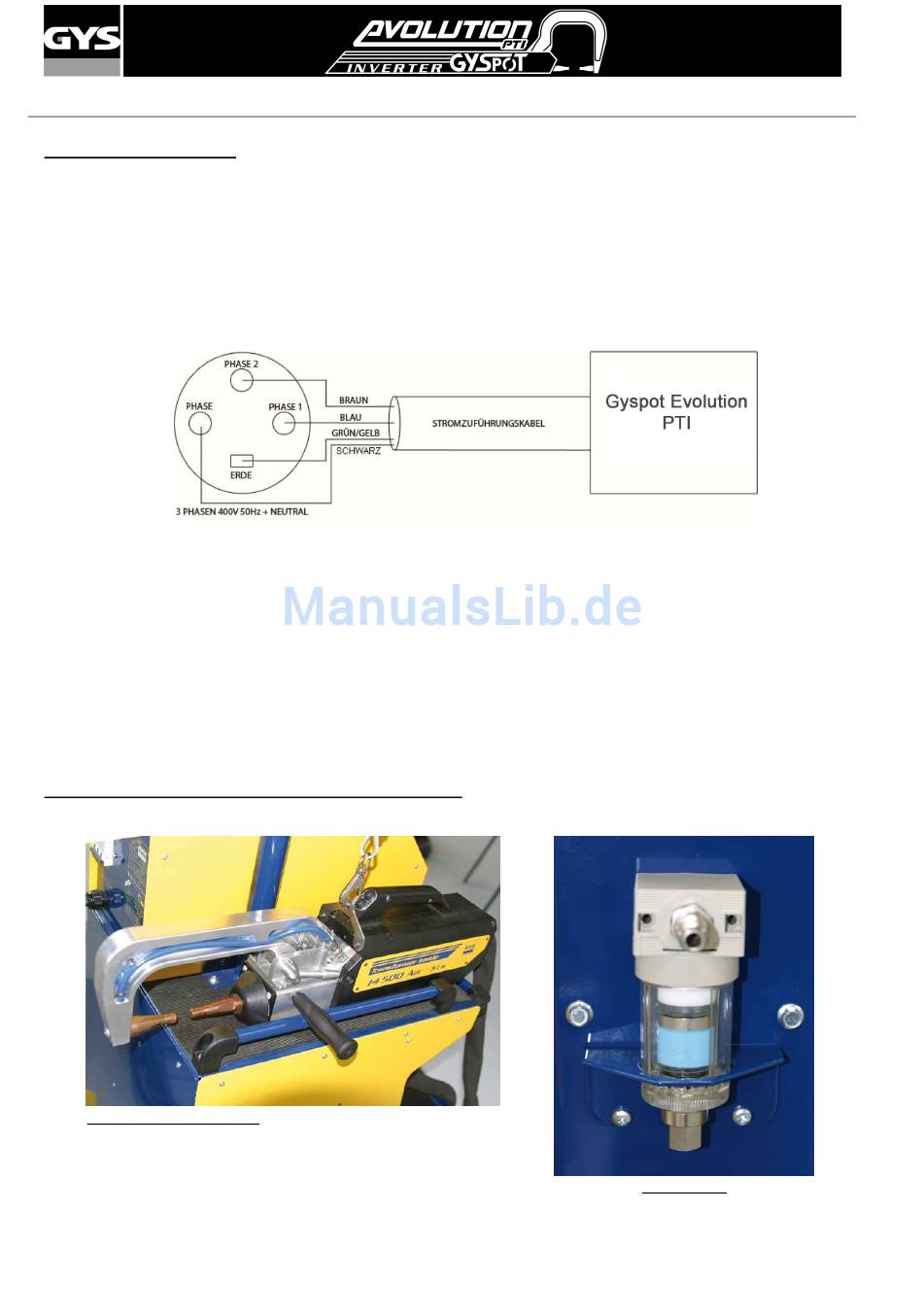

3- EINRICHTUNG DER ANLAGE
Vor der Inbetriebnahme
Vor der Inbetriebnahme sind einige Kontrollen notwendig, um die volle Funktion der Anlage sicher zu stellen.
Um eine Kontrolle durchzuführen, gehen Sie bitte wie folgt vor:
Die Spannung der Stromleitung muss 400V betragen, mit einem Rückstromschalter 25 A träge, Kurve D (oder
-
Neoz Sicherung aM Typ).
Kontrollieren Sie den Kabelquerschnitt der zur Anschlussstelle geht: 4x6 mm
-
Sicherungskastens länger als 10m ist, sollte der Querschnitt 10 mm² betragen. Bei Einsatz von Verlängerungskabeln sollte ein
6mm² Querschnitt verwendet werden (10mm² wenn die Stromleitung + Verlängerungskabel mehr als 10m lang sind).
Als Netzstecker ist ein 32 Amp. CEE- Stecker zu verwenden.
-
Achtung! Um Leistungsverlust oder Auslösen der Netzsicherung zu vermeiden, überprüfen Sie bitte folgende Punkte:
Keine Überlastung der Stromleitung.
-
Ausreichender Leitungsquerschnitt des Kabels.
-
Steckdose darf nicht zu weit vom Sicherungskasten/Leistungschalter entfernt sein.
-
Eine Maschine, die nicht mit genügend Strom versorgt wird, kann keine volle Schweißleistung erbringen.
-
Kontrollieren Sie bitte, dass die Druckluftzufuhr eine minimale Kapazität von 7 Bar hat (trockene Luft),
-
dann schließen Sie diese an der Geräterückseite an. Druckluftanschlüsse unterhalb 3 Bar sind zum Betrieb dieser
Anlage nicht geeignet.
Montage der Schweißzange und des Luftanschlusses
Montage der Schweißzange
Montage der Zangenhalterung an der rechten Seite des Gerätes.
2
. Wenn die Stromleitung vom
Luftanschluss
Montage des Luftanschlussnippels an der
Filtereinheit.
5
