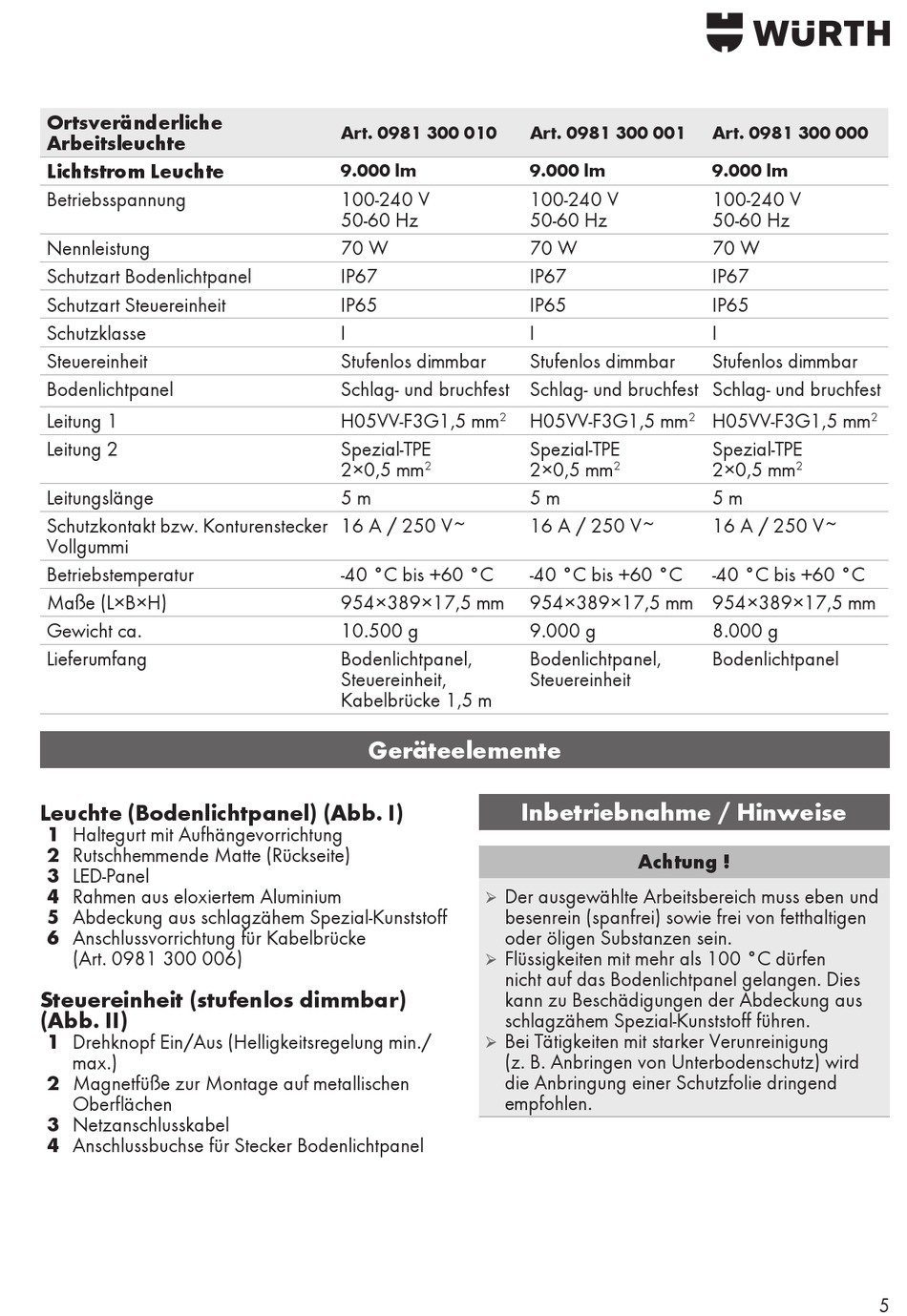

Würth FLASHPAD-STEP Originalbetriebsanleitung Seite 5

Ortsveränderliche
Arbeitsleuchte
Lichtstrom Leuchte
Betriebsspannung
Nennleistung
Schutzart Bodenlichtpanel
Schutzart Steuereinheit
Schutzklasse
Steuereinheit
Bodenlichtpanel
Leitung 1
Leitung 2
Leitungslänge
Schutzkontakt bzw. Konturenstecker
Vollgummi
Betriebstemperatur
Maße (L×B×H)
Gewicht ca.
Lieferumfang
Leuchte (Bodenlichtpanel) (Abb. I)
1 Haltegurt mit Aufhängevorrichtung
2 Rutschhemmende Matte (Rückseite)
3 LED-Panel
4 Rahmen aus eloxiertem Aluminium
5 Abdeckung aus schlagzähem Spezial-Kunststoff
6 Anschlussvorrichtung für Kabelbrücke
(Art. 0981 300 006)
Steuereinheit (stufenlos dimmbar)
(Abb. II)
1 Drehknopf Ein/Aus (Helligkeitsregelung min./
max.)
2 Magnetfüße zur Montage auf metallischen
Oberflächen
3 Netzanschlusskabel
4 Anschlussbuchse für Stecker Bodenlichtpanel
Art. 0981 300 010
9.000 lm
100-240 V
50-60 Hz
70 W
IP67
IP65
I
Stufenlos dimmbar
Schlag- und bruchfest Schlag- und bruchfest Schlag- und bruchfest
H05VV-F3G1,5 mm
2
Spezial-TPE
2×0,5 mm
2
5 m
16 A / 250 V ~
-40 °C bis +60 °C
954×389×17,5 mm
10.500 g
Bodenlichtpanel,
Steuereinheit,
Kabelbrücke 1,5 m
Geräteelemente
Der ausgewählte Arbeitsbereich muss eben und
¾
besenrein (spanfrei) sowie frei von fetthaltigen
oder öligen Substanzen sein.
Flüssigkeiten mit mehr als 100 °C dürfen
¾
nicht auf das Bodenlichtpanel gelangen. Dies
kann zu Beschädigungen der Abdeckung aus
schlagzähem Spezial-Kunststoff führen.
Bei Tätigkeiten mit starker Verunreinigung
¾
(z. B. Anbringen von Unterbodenschutz) wird
die Anbringung einer Schutzfolie dringend
empfohlen.
Art. 0981 300 001
9.000 lm
100-240 V
50-60 Hz
70 W
IP67
IP65
I
Stufenlos dimmbar
H05VV-F3G1,5 mm
2
Spezial-TPE
2×0,5 mm
2
5 m
16 A / 250 V ~
-40 °C bis +60 °C
954×389×17,5 mm 954×389×17,5 mm
9.000 g
Bodenlichtpanel,
Steuereinheit
Inbetriebnahme / Hinweise
Achtung !
Art. 0981 300 000
9.000 lm
100-240 V
50-60 Hz
70 W
IP67
IP65
I
Stufenlos dimmbar
H05VV-F3G1,5 mm
2
Spezial-TPE
2×0,5 mm
2
5 m
16 A / 250 V ~
-40 °C bis +60 °C
8.000 g
Bodenlichtpanel
5
