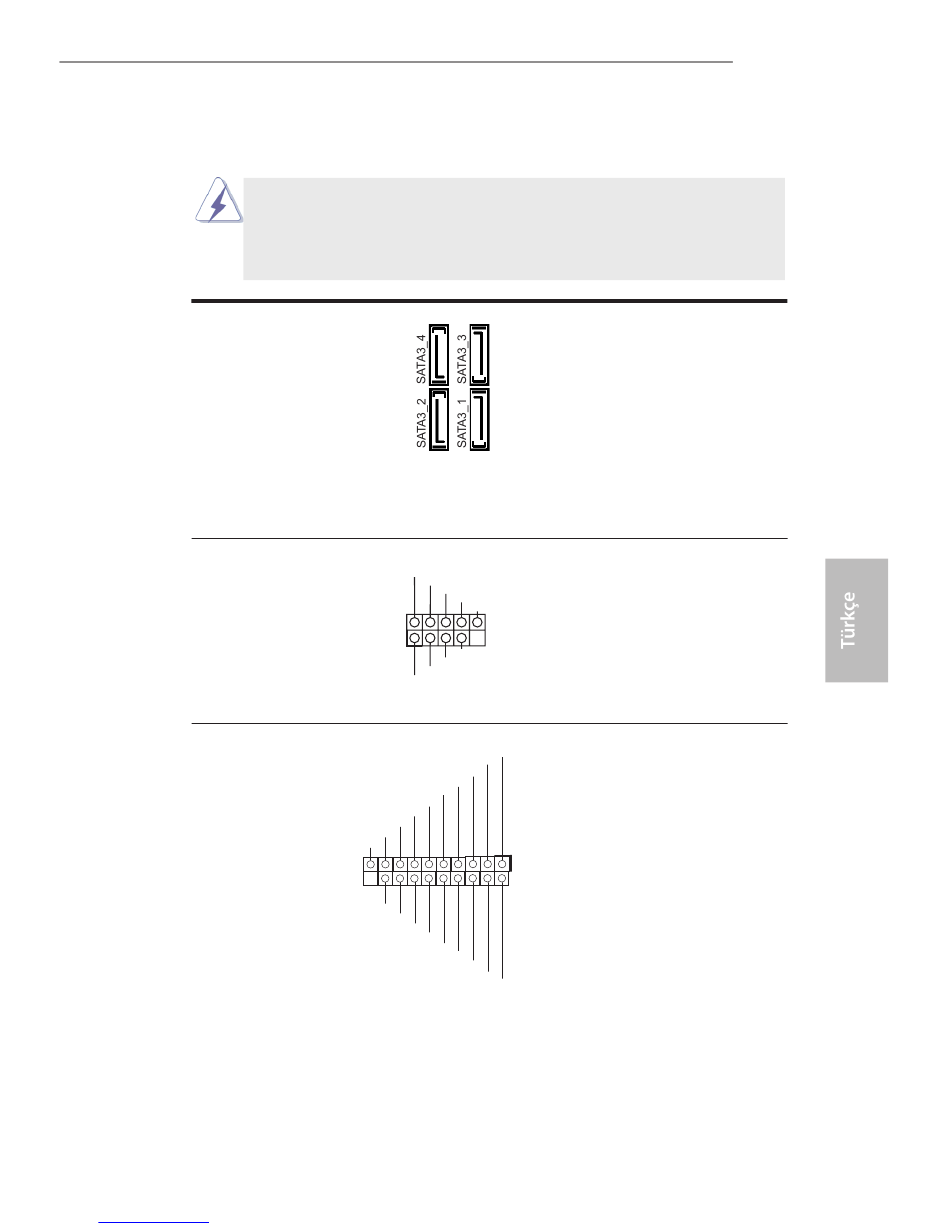

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA3 Konektörler
(SATA3_1: bkz. s.1, No. 12)
(SATA3_2: bkz. s.1, No. 11)
(SATA3_3: bkz. s.1, No. 10)
(SATA3_4: bkz. s.1, No. 9)
USB 2.0 Fişleri
(9-pinli USB4_5)
(bkz. s.1 No. 15)
(9-pinli USB6_7)
(bkz. s.1 No. 16)
USB 3.0 Fişleri
(19-pinli USB3_2_3)
(bkz. s.1 No. 13)
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
manuals search engine
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
1
Vbus
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
Bu dört Seri ATA3 (SATA3)
konektör, dahili depolama
cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
G/Ç panelindeki varsayılan iki
USB 2.0 portundan başka, bu
anakartta iki USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
I/O panelinde bulunan dört adet
varsayılan USB 3.0 bağlantı
noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
