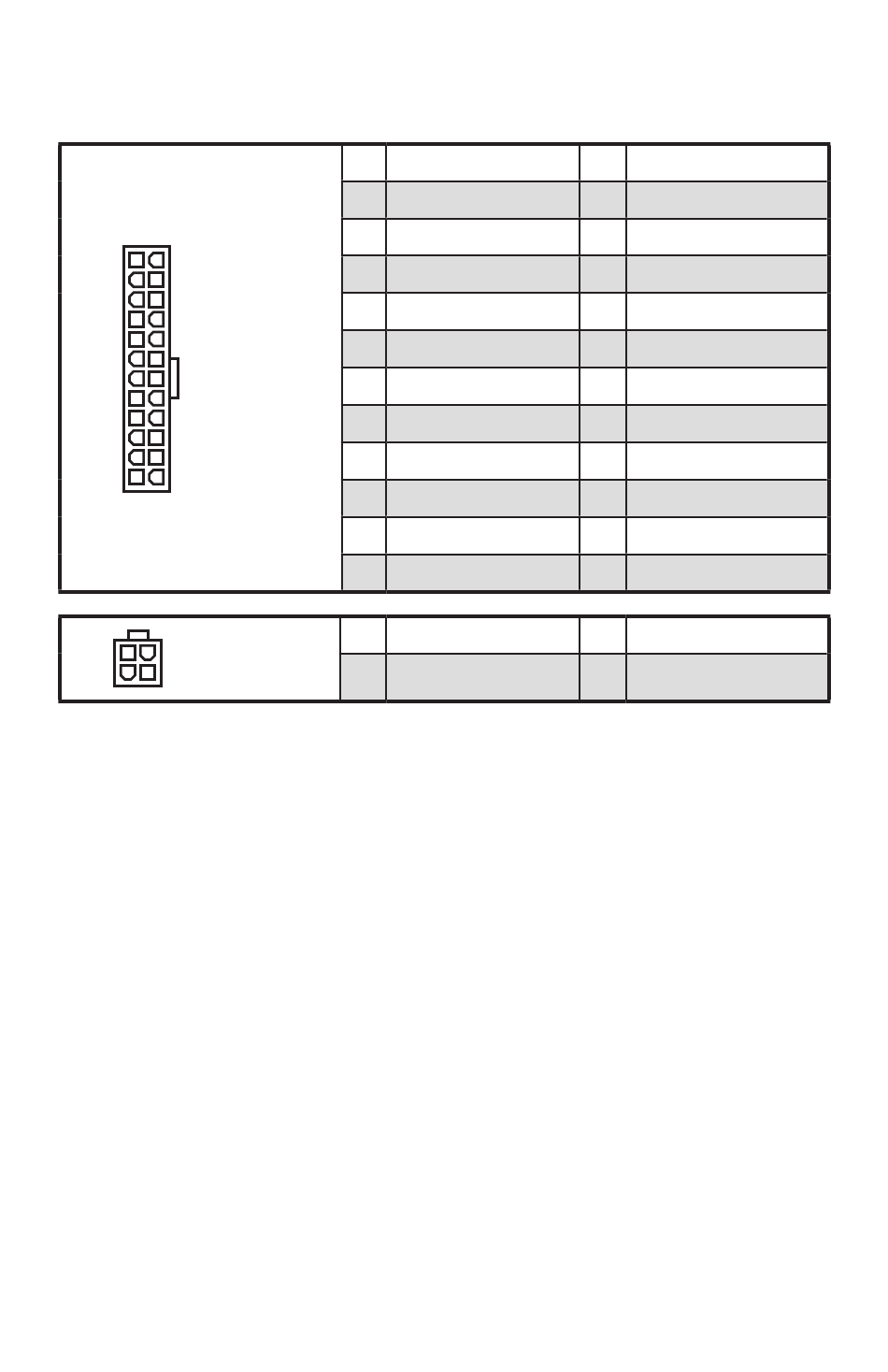

ATX_PWR1, CPU_PWR1: 전원 커넥터
이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다.
12
1
4 3
2 1
⚠
중요사항
모든 전원 케이블이 ATX 전원 공급 장치에 올바르게 연결되어 메인보드가 안정적으로
작동하는지 확인하십시오.
12
구성품 개요
24
ATX_PWR1
13
CPU_PWR1
1 +3.3V
2 +3.3V
3 Ground
4 +5V
5 Ground
6 +5V
7 Ground
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V
1 Ground
2 Ground
13 +3.3V
14 -12V
15 Ground
16 PS-ON#
17 Ground
18 Ground
19 Ground
20 Res
21 +5V
22 +5V
23 +5V
24 Ground
3 +12V
4 +12V
