AC Power In. Dies ist der Anschlussbuchse für die Verbindung mit dem mitgelieferten Steckernetzteil.
Verbinden Sie das Netzteil zuerst mit dem Pult, dann mit der Stromversorgung.
Und auf der Vorder-Seite:
Tape In. RCA Cinch-Buchsen.
Tape Out (without voice). RCA Cinch-Buchsen.
Phones. Klinkenbuchse, Spitze = linkes Signal, Ring = rechtes Signal und Schaft = Masse/Schirm.
+
Achten Sie unbedingt darauf, dass die Installation und Bedienung des Geräts nur von
sachverständigen Personen ausgeführt wird. Während und nach der Installation ist immer auf
eine ausreichende Erdung der handhabenden Person(en) zu achten, da es ansonsten durch
elektrostatische Entladungen o.ä. zu einer Beeinträchtigung der Betriebseigenschaften kommen
kann.

10.2 Audioverbindungen

Sie werden eine große Anzahl von Kabeln für verschiedene Zwecke benötigen – in den folgenden Abbildungen
finden Sie sämtliche Steckverbindungen, die Sie für Ihren DX1000 benötigen.
Benutzen Sie handelsübliche Cinch-Kabel für alle Verbindungen, die als Cinch-Buchsen ausgeführt sind (Spitze
= Heiß (+) und Schaft = Masse/Schirm).
PRO MIXER DX1000

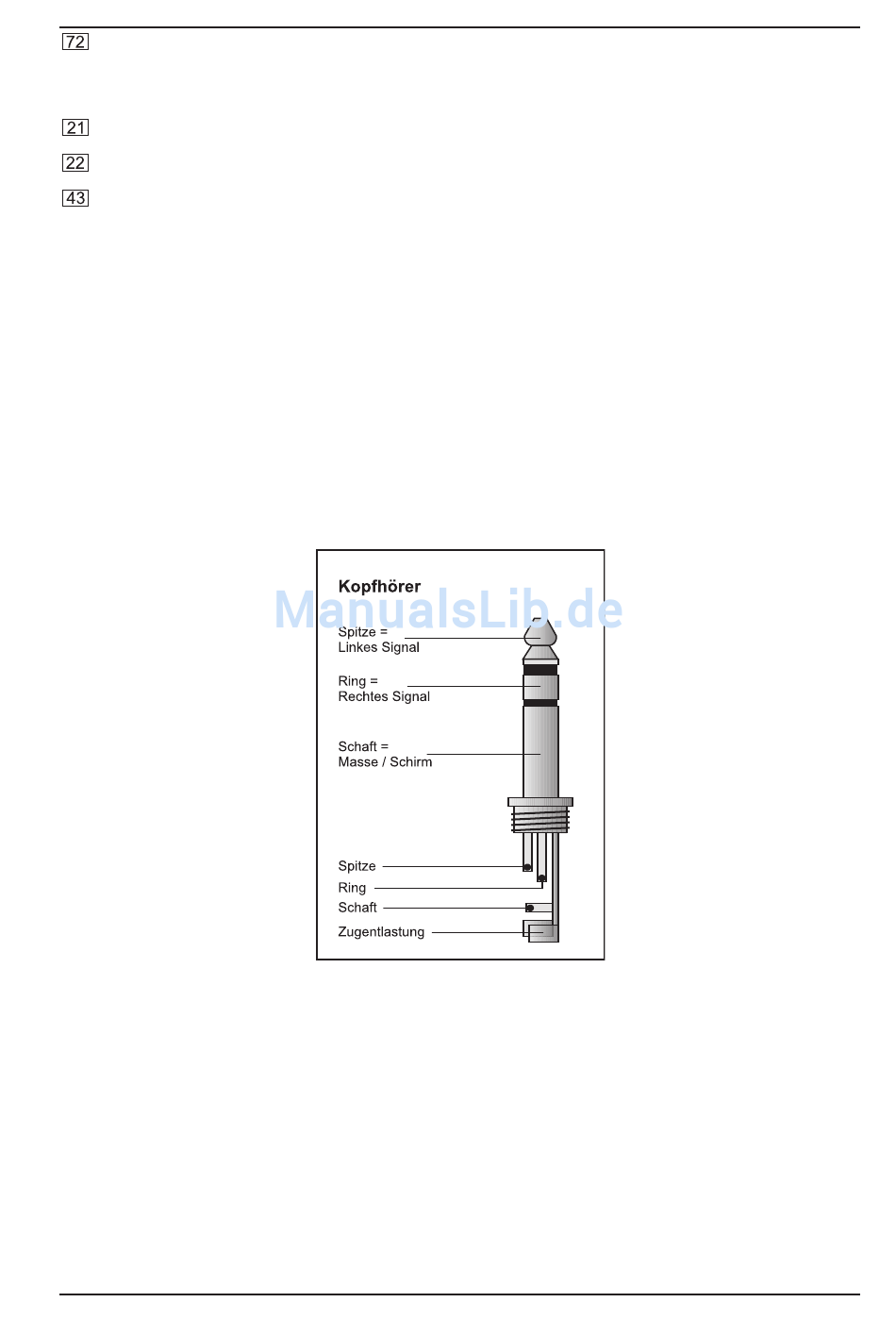

Abb. 10.1: Kopfhörer-Anschluss
