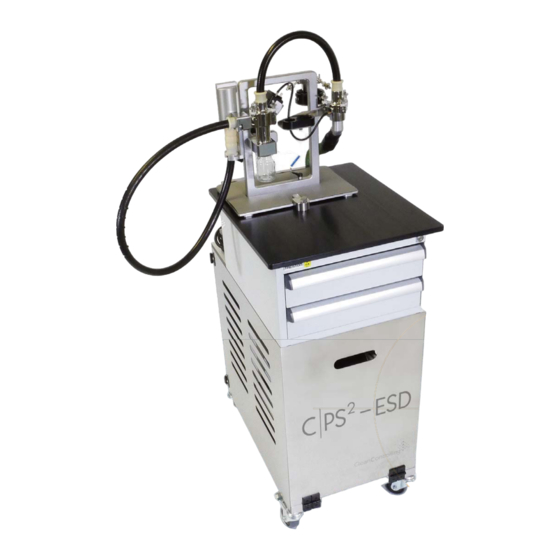

CleanControlling CPS2 ESD Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PARTIKEL-
SAUGEXTRAKTIONS-
SYSTEM
BEDIENUNGSANLEITUNG
PARTIKEL IM FOCUS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CleanControlling CPS2 ESD

  • Seite 1 PARTIKEL- SAUGEXTRAKTIONS- SYSTEM BEDIENUNGSANLEITUNG PARTIKEL IM FOCUS...
  • Seite 2 CTL MINI I, CTL MIDI I, CTL MINI, CTL MIDI • Originalbedienungsanleitung Differenzdruckmessgerät testo 526-1 CleanControlling GmbH Gehrenstraße 11 a D-78576 Emmingen-Liptingen Tel.: 07465/929678-0 Fax: 07465/929678-10 Internet: www.cleancontrolling.de Mail : info@cleancontrolling.de Copyright © 2019 CleanControlling GmbH Partikelsaugextraktionssystem Art-Nr.: 6003490 1/60 Stand 27.07.2020 / Version 1.0...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhaltsverzeichnis Sicherheit ......................4 1.1. Grundlegende Sicherheitshinweise ................4 1.1.1. Begriffe ......................4 1.1.2. Sicherheitssymbole und verwendete Darstellungen ........... 4 1.1.3. Gebotssymbole ....................5 1.1.4. Warnschilder ...................... 5 1.1.5. Konformität und Richtlinien ................6 1.1.6. ESD-Konformität nach IEC 61340-5-1 ............... 6 1.1.7.
  • Seite 4 Inhalt 5.1. Partikelsammelglas anschrauben oder wechseln ............31 5.2. Partikelfalle anbringen oder wechseln ................. 32 5.3. Maschenfilter wechseln oder einlegen ................ 33 5.4. Aufschwemmen des Maschenfilters ................34 5.5. Einstellen und Einschalten der Saugeinheit ..............35 5.6. Durchführung des Partikelsaugextraktionsvorgangs ........... 36 5.7.

  • Seite 5: Sicherheit

    Sicherheit 1. Sicherheit 1.1. Grundlegende Sicherheitshinweise 1.1.1. Begriffe Elektrostatische Entladung ESDS = ESD empfindliche Bauelemente ESD-geschützter Bereich 1.1.2. Sicherheitssymbole und verwendete Darstellungen Aufbau der Warnhinweise Um die Warnhinweise hervorzuheben, werden Signalwörter in Kombination mit dem Sicherheits-Warnsymbol verwendet. Signalwörter Die drei Signalwörter WARNUNG, VORSICHT und HINWEIS die in dieser Anleitung verwendet werden, stehen für mögliche Personenschäden oder Schäden an Einrichtungen.

  • Seite 6: Gebotssymbole

    Sicherheit 1.1.3. Gebotssymbole Gebotshinweise und -symbole werden innerhalb der Warnsymbole benutzt oder an besonders wichtigen Stellen dem laufenden Text vorangestellt und haben folgende Bedeutung: Lesen Sie die Anweisungen bevor Sie eine Arbeit ausführen. Ziehen Sie den Netzstecker heraus bevor Sie Arbeiten am Gerät durchführen.

  • Seite 7: Konformität Und Richtlinien

    Sicherheit 1.1.5. Konformität und Richtlinien Das Gerät und die zugehörigen Komponenten, Module und Baugruppen erfüllen einzeln und in ihrer Gesamtheit die derzeit gültigen Sicherheitsnormen entsprechend den CE-Richtlinien der Europäischen Union (siehe beiliegende EG-Konformitätserklärung). 1.1.6. ESD-Konformität nach IEC 61340-5-1 Das Gerät und die zugehörigen Komponenten, Module und Baugruppen erfüllen einzeln und in ihrer Gesamtheit die Anforderungen gemäß...

  • Seite 8: Instruktionspflicht

    Personen, die an und mit der Maschine arbeiten und für das Gerät verantwortlich sind, gelesen, verstanden und in allen Punkten beachtet werden. Die Firma CleanControlling GmbH lehnt jede Haftung und Gewährleistung für entstandene Schäden, verursacht durch nicht bzw. unzureichend instruiertes Personal, ab.

  • Seite 9: Ausbildung Des Personals

    Sicherheit 1.1.13. Ausbildung des Personals Nur geschultes und eingewiesenes Fachpersonal darf am Gerät arbeiten. Die Zuständigkeiten des Personals werden durch folgende Tabelle festgelegt: Unterwiesenes Tätigkeit Fachkräfte Fachpersonal Beachten Sie dazu auch Betrieb/Bedienung Kapitel 1.1.7 Störungssuche Autorisierte Störungsbeseitigung Servicetechniker Wartung Autorisierte Reparatur Servicetechniker 1.1.14.

  • Seite 10: Reinigen Der Maschine

    • Nach Ablauf der Lebensdauer ist das Gerät als Elektronikschrott zu entsorgen. Erfragen Sie die für Sie zuständige Sammelstelle bitte bei Ihrem Entsorgungsunternehmen oder CleanControlling. • Trennen Sie unterschiedliche Materialien, wie Kunststoff, Metall und Elektronikkomponenten und entsorgen Sie diese separat.

  • Seite 11: Leitlinien Für Einen Sicheren Arbeitsbereich

    Sicherheit 1.1.21. Leitlinien für einen sicheren Arbeitsbereich • Stellen Sie sicher, dass die Arbeitsbereiche und ihre Umgebungen sauber und übersichtlich geordnet sind und kein Gefahrenpotential enthalten. Der Arbeitsbereich muss den örtlichen und nationalen Sicherheitsvorschriften entsprechen. • Rund um das Gerät herum muss genug Platz zum bequemen und sicheren Arbeiten mit dem System und zum Durchführen von Anpassungs- und Wartungsarbeiten sein.

  • Seite 12: Beschreibung

    Beschreibung 2. Beschreibung Das mobile Partikelsaugextraktionssystem dient der Absaugung von trocken anhaftenden Partikeln auf großen Oberflächen oder von spezifischen Kontrollbereichen an Werkstückträgern und Prozessumfeldern. Die Partikel werden durch ein Saugprinzip von der Oberfläche mittels Saugdüse, Bürstendüse oder Flachdüse gelöst und abgesaugt. Das kompakte und kombinierbare System ist zum Schutz von ESDS in einen ESD-Wagen integriert.

  • Seite 13: Partikelsaugextraktion Mit Zykloneinheit

    Beschreibung 2.1. Partikelsaugextraktion mit Zykloneinheit Über die Zykloneinheit (2) werden die abgesaugten Partikel in einem sauberen Partikelsammelglas oder direkt auf einer Partikelfalle gesammelt. Zusätzlich sorgt die Filtereinheit (6) als Überlastungsschutz mittels speziellen Analysefilter (> 5 µm) für eine Absicherung bei zu hoher Partikelfracht. Für die nachfolgende mikroskopische Analyse werden die im der Partikelsammelglas gesammelten Partikel mittels Sekundärextraktion (mit wässrigem Medium) auf Analysefilter umgelagert und anschließend...

  • Seite 14: Partikelsaugextraktion Ohne Zykloneinheit

    Beschreibung 2.2. Partikelsaugextraktion ohne Zykloneinheit Die Partikel werden direkt über die Filtereinheit abgesaugt und mittels speziellen Analysefilter (>5µm) aus dem Luftstrom abgeschieden. Der Analysefilter kann unmittelbar nach der Saugextraktion und evtl. nachfolgender Aufschwemmung mikroskopisch analysiert werden. Mit der Aufschwemmeinheit kann die Filterbelegung für die mikroskopische Analyse präpariert werden (siehe Kapitel 5.4) Funktionsprinzip Variante B: Partikelsaugextraktion ohne Zykloneinheit Die Saugextraktion direkt über die Filtereinheit bietet sich bei kleinen Flächen mit...

  • Seite 15: Aufbau

    Aufbau 3. Aufbau 3.1. Partikelsaugextraktionssystem (exemplarisch ohne Aufschwemmeinheit) Aufbau des Partikelsaugextraktionssystems mit Zykloneinheit Pos. 1 Saugschlauch Pos. 2 Verbindungsschlauch 0,5 m Pos. 3 Zykloneinheit Pos. 4 Partikelsammelglas Pos. 5 Erdungsanschluss Aufschwemmeinheit (über der Filtereinheit, im Bild nicht montiert) Pos .6 Filtereinheit (mit Messanschluss) Pos.

  • Seite 16: Esd-Wagen

    Aufbau 3.2. ESD-Wagen Aufbau des ESD-Wagens (Vorderansicht) Pos. 10 Grundplatte des C|PS² Systems mit ESD-Schutzabdeckung Pos. 12 Arbeitsoberfläche aus ableitfähigem Kunststoff Pos. 14 Hebel zum Lösen der Frontklappe Pos. 15 4 Laufrollen, 2 mit Feststellbremse Pos. 16 Frontklappe Pos. 17 Schubladeneinheit für Analyse- und Extraktionsequipment Pos.
  • Seite 17 Aufbau Aufbau des ESD-Wagens (Rückansicht) Pos. 10 Grundplatte des C|PS² Systems mit ESD-Schutzabdeckung Pos. 20 Servicetüre zur Saugeinheit Pos. 21a Austrittsöffnung für Stromkabel des Saugmobils Pos. 21b Austrittsöffnung für Saugschlauch des Saugmobils und Erdungsleitung Pos. 22 Kabelaufwicklung für Stromkabel des Saugmobils Pos.

  • Seite 18: Inbetriebnahme

    Inbetriebnahme 4. Inbetriebnahme Um mögliche Schäden an den beprobten ESDS zu vermeiden, diese während der der Durchführung von Arbeiten am C|PS²-Systems ESD- geschützt verpacken oder das C|PS²-Systems aus der EPA-Umgebung entfernen. Die Inbetriebnahme des Partikelsaugextraktionssystem C|PS² ESD erfolgt in folgenden Schritten Frontklappe öffnen ...
  • Seite 19 Inbetriebnahme Saugeinheit vorbereiten 1 Saugeinheit vorbereiten 2  Klappe (26) der Saugeinheit öffnen, ca. 1,5 m des Saugschlauchs (27) durch die dafür vorgesehene Aussparung herausführen und Klappe (26) wieder schließen und verriegeln.  Stromkabel (28) von der Saugeinheit abrollen und auf der Klappe (26) ablegen.
  • Seite 20 Inbetriebnahme Saugeinheit in den ESD-Wagen schieben  Saugeinheit (26) wie im Bild dargestellt auf die geöffnete Frontklappe (16) stellen und in den ESD-Wagen schieben. Partikelsaugextraktionssystem Art-Nr.: 6003490 19/60 Stand 27.07.2020 / Version 1.0...
  • Seite 21 Inbetriebnahme Erdungsleitung anschließen  Die Saugeinheit aufbocken. Dafür den schwarzen Ständer (30) nach unten drücken und einrasten lassen.  Mitgelieferte Erdungsleitung (31) in die Steckdose der Saugeinheit einstecken.  Spiralkabel (32) mit Druckknopfadapter der Erdungsleitung auf dem Stromkabel (28) ablegen und Frontklappe schließen. Partikelsaugextraktionssystem Art-Nr.: 6003490 20/60 Stand 27.07.2020 / Version 1.0...
  • Seite 22 Inbetriebnahme Servicetür öffnen  Servicetüre (20) an der Rückseite des ESD-Wagens öffnen. Partikelsaugextraktionssystem Art-Nr.: 6003490 21/60 Stand 27.07.2020 / Version 1.0...
  • Seite 23 Inbetriebnahme Stromkabel durchziehen  Stromkabel (28) komplett durch die Austrittsöffnung (21a) des ESD-Wagens durchziehen. Partikelsaugextraktionssystem Art-Nr.: 6003490 22/60 Stand 27.07.2020 / Version 1.0...
  • Seite 24 Inbetriebnahme Kabel aufwickeln  Stromkabel (21) auf die Halterung (22) aufwickeln.  Erdungsleitung (32) ebenfalls durch Austrittsöffnung (21b) des ESD-Wagens durchziehen. Partikelsaugextraktionssystem Art-Nr.: 6003490 23/60 Stand 27.07.2020 / Version 1.0...
  • Seite 25 Inbetriebnahme Saugschlauch durchführen  Saugschlauch (27) durch Austrittsöffnung durchführen.  Servicetüre an der Rückseite des ESD-Wagens schließen. Partikelsaugextraktionssystem Art-Nr.: 6003490 24/60 Stand 27.07.2020 / Version 1.0...
  • Seite 26 Inbetriebnahme Fixierung lösen  Arretierung des C|PS²-Systems auf dem ESD-Wagen durch Aufdrehen der Flügelmutter (32) lösen. Flügelmutter komplett lösen. C|PS² herausheben  Verriegelung (33) und Deckel (34) des Transportkoffers öffnen.  C|PS² - System aus dem Transportkoffer vorsichtig herausheben … Partikelsaugextraktionssystem Art-Nr.: 6003490 25/60 Stand 27.07.2020 / Version 1.0...
  • Seite 27 Inbetriebnahme C|PS²System aufstellen  und auf der Arbeitsoberfläche (12) des ESD-Wagens so aufstellen, dass die Grundplatte (12) an der Anschlagschiene (35) anliegt und die Kerbe der Grundplatte (12) genau in den Haltebolzen (36) der Anschlagschiene passt. C|PS²-System fixieren  Arretierung des C|PS²-Systems an Grundplatte (22) anlegen und C|PS²- System durch Festdrehen der Flügelmutter (32) fixieren.
  • Seite 28 Inbetriebnahme Erdungskabel anschließen  Druckknopfadapter (37) der Erdungsleitung, die von der Steckdose der Saugeinheit kommt, auf den Erdungsanschluss (5) des C|PS² -Systems aufstecken. Verbindungsschlauch der Saugeinheit anschließen  Den Verbindungsschlauch zur Saugeinheit am C|PS² anschließen - dabei muss der Pfeil (39) auf dem Verbindungschlauch zur Kerbe (38) des Anschlussstutzens zeigen.

  • Seite 29: Inbetriebnahme

    Inbetriebnahme 4.1. Inbetriebnahme Die hier exemplarisch verwendeten Abbildungen zeigen die Vorgehensweise teilweise am C|PS2-System ohne ESD-Wagen. Dort wo sich die Systeme unterscheiden, wird explizit darauf hingewiesen. Zykloneinheit und Filtereinheit verbinden  Nach dem Entfernen der Schutzkappen Zykloneinheit und Filtereinheit mit dem Verbindungschlauch 0,5 m verbinden.
  • Seite 30 Inbetriebnahme Saugschlauch (1 oder 2 m) anschließen  Nach dem Entfernen der Schutzstopfens den Saugschlauch an die Zykloneinheit anschließen – dazu Rasthebel (32) nach oben kippen und Saugschlauch soweit einschieben, bis sich der Rasthebel (32) zur Fixierung wieder nach unten kippen lässt. Saugdüse aufstecken ...

  • Seite 31: Inbetriebnahme Ohne Zykloneinheit

    Inbetriebnahme 4.2. Inbetriebnahme ohne Zykloneinheit Saugschlauch anschließen und Saugdüse aufstecken  Nach dem Entfernen der Abdeckkappe den Saugschlauch (1) an die Aufschwemmeinheit (5) anschließen – dazu Saugschlauch (1) bis zum Anschlag von oben in den Aufschwemmeinheit (5) einschieben.  Gewünschte, zum vorgesehenen Partikelsaugextraktionsvorgang passende Saugdüse (9) aufstecken.

  • Seite 32: Partikelsaugextraktionsvorgang

    Partikelsaugextraktionsvorgang 5. Partikelsaugextraktionsvorgang Um mögliche Schäden an den beprobten ESDS zu vermeiden, diese während der Durchführung von Arbeiten am C|PS²-Systems ESD- geschützt verpacken oder das C|PS²-Systems aus der EPA-Umgebung entfernen. Der hier gezeigte Extraktionsvorgang wird mit Zykloneinheit durchgeführt und gilt sinngemäß auch für eine Extraktionsvorgang ohne Zykloneinheit.

  • Seite 33: Partikelfalle Anbringen Oder Wechseln

    Partikelsaugextraktionsvorgang 5.2. Partikelfalle anbringen oder wechseln Um mögliche Schäden an den beprobten ESDS zu vermeiden, diese während der Durchführung von Arbeiten am C|PS²-Systems ESD- geschützt verpacken oder das C|PS²-Systems aus der EPA-Umgebung entfernen. Bei weniger starker Verschmutzung kann von der Zykloneinheit auch direkt auf die Partikelfalle extrahiert werden Partikelfalle anbringen ...

  • Seite 34: Maschenfilter Wechseln Oder Einlegen

    Partikelsaugextraktionsvorgang 5.3. Maschenfilter wechseln oder einlegen Um mögliche Schäden an den beprobten ESDS zu vermeiden, diese während der Durchführung von Arbeiten am C|PS²-Systems ESD- geschützt verpacken oder das C|PS²-Systems aus der EPA-Umgebung entfernen. Bei eventueller Weiterleitung der nicht in der Zykloneinheit abgeschiedenen Partikel, ist eine Filtereinheit zur Absicherung und zum Überlastschutz vorhanden.

  • Seite 35: Aufschwemmen Des Maschenfilters

    Partikelsaugextraktionsvorgang 5.4. Aufschwemmen des Maschenfilters Um mögliche Schäden an den beprobten ESDS zu vermeiden, diese während der Durchführung von Arbeiten am C|PS²-Systems ESD- geschützt verpacken oder das C|PS²-Systems aus der EPA-Umgebung entfernen. Die speziell entwickelte Aufschwemmeinheit ermöglicht die Optimierung einer homogenen Filterbelegung.

  • Seite 36: Einstellen Und Einschalten Der Saugeinheit

    Partikelsaugextraktionsvorgang  Anschließen den Maschenfilter wie unter Abschnitt 5.3 beschreiben entnehmen und analysieren. Saugeinheit für das Aufschwemmen nicht auf den Betriebspunkt (BP), sondern auf niedrigste Stufe einstellen – siehe dazu Kapitel 5.5. Einstellen der Saugeinheit auf niedrigste Stufe 5.5. Einstellen und Einschalten der Saugeinheit Um mögliche Schäden an den beprobten ESDS zu vermeiden, diese während der Durchführung von Arbeiten am C|PS²-Systems ESD- geschützt verpacken oder das C|PS²-Systems aus der EPA-Umgebung...

  • Seite 37: Durchführung Des Partikelsaugextraktionsvorgangs

    Partikelsaugextraktionsvorgang 5.6. Durchführung des Partikelsaugextraktionsvorgangs Beim Beproben muss die korrekte elektrische Verbindung und besonders die Erdung des C|PS²-Systems jederzeit sichergestellt sein. Der Arbeitsplatz muss frei sein von jeglichen Materialien, die folgendes enthalten: • Nichtleitende Kunststoffe • Styropor • ungeeignete Schutzhüllen und Mappen. Partikel absaugen ...
  • Seite 38 Partikelsaugextraktionsvorgang Bei der Saugextraktion ist darauf zu achten, Bauteile oder Flächen von außen nach innen und von oben nach unten zu beproben. Um sicherzustellen, dass möglichst alle vom Bauteil extrahierten Partikel in der Analyse wiederzufinden sind, muss nach der Saugextraktion und vor jedem Wechsel einer Düsenvariante für ca.

  • Seite 39: Hinweise Zur Benutzung Der Saug- Und Bürstendüse

    Partikelsaugextraktionsvorgang 5.7. Hinweise zur Benutzung der Saug- und Bürstendüse Saugdüse ✓ Korrekter Abstand und Schrägstellung der Saugdüse  Falscher Abstand und Schrägstellung der Saugdüse • Bei der Benutzung der Saugdüse oder Flachdüse ist zu beachten, dass keine Verblockung der Düse durch den Verschluss des Saugdüsenkopfes erfolgt.
  • Seite 40 Partikelsaugextraktionsvorgang Bürstendüse ✓ Korrektes Aufsetzen der Bürstendüse   Falsches Aufsetzen der Bürstendüse • Bei der Benutzung der Bürstendüse ist zu beachten, dass keine Schrägstellung der Bürstendüse zustande kommt. • Der Anpressdruck sollte kein Verbiegen der Bürstenhaare auslösen. Eine orthogonale Führung der Bürstendüse sollte angestrebt werden.
  • Seite 41 Partikelsaugextraktionsvorgang Flachdüse Die Flachdüse ist aus nicht ESD-geeignetem Kunststoff gefertigt. Bei Verwendung in Bezug auf ESDS sind geeignete Schutzmaßnahmen zu treffen (bspw. Antistatikspray), die vom Betreiber freizugegeben sind. Die Flachdüse ist nicht im Standard-Lieferumfang des C|PS² ESD enthalten.  ✓ Korrektes Aufsetzen der Flachdüse Falsches Aufsetzen der Flachdüse •...

  • Seite 42: Differenzdruckmessung

    Partikelsaugextraktionsvorgang 5.8. Differenzdruckmessung Mit dem Messgerät testo 526-1 wird der Druck des Systems nach dem Maschenfilter relativ zum Umgebungsdruck während der Partikelsaugextraktion gemessen. Die Druckdifferenz ist ein Indikator über die Reproduzierbarkeit der gewählten Prozessparameter. Folgende Richtwerte bei Benutzung der Staubsaugereinheit, 5 µm Maschenfilter und dem markierten Betriebspunkt sind gegeben: Differenzdruck bei 1 m Saugschlauch Benutzung...

  • Seite 43: Anschluss Des Differenzdruckmessgerätes

    Partikelsaugextraktionsvorgang 5.8.1. Anschluss des Differenzdruckmessgerätes Das Differenzdruckmessgerät ist nicht geerdet und muss sich deshalb immer in der dafür vorgesehenen Halterung befinden. Es darf nicht im EPA-Bereich abgelegt werden. Anschluss des Differenzdruckmessgerätes  Das Differenzdruckmessgerät (12) besitzt zwei Anschluss- möglichkeiten (+) und (–). Für die Messung den Druckschlauch (18) auf den (–) Anschluss (17) stecken und mit dem Messanschluss der Filtereinheit (6) verbinden.

  • Seite 44: Einstellen Des Differenzdruckmessgerätes

    Partikelsaugextraktionsvorgang 5.8.2. Einstellen des Differenzdruckmessgerätes Das Differenzdruckmessgerät ist nicht geerdet und muss sich deshalb immer in der dafür vorgesehenen Halterung befinden. Es darf nicht im EPA-Bereich abgelegt werden. Das Differenzdruckmessgerät  Das Differenzdruckmessgerät testo 526-1 I/O einschalten.  Vor der Messung mit OK ins Hauptmenü und mit Hilfe der Pfeiltasten in den Punkt „Speicher“...

  • Seite 45: Verwendung Des Timer

    Partikelsaugextraktionsvorgang 5.8.3. Verwendung des Timer Der Timer ist nicht geerdet und darf deshalb nicht im EPA-Bereich abgelegt werden. Der Timer Der Timer dient als Kurzzeitmesser zur Kontrolle von zeitabhängigen Vorgängen bei der Partikelsaugextraktionsmessung, wie z.B. der Blindwertermittlung.  Durch Drücken von MINUTE und SECOND die Laufzeit des Timers vorwählen.

  • Seite 46: Reinigung

    Reinigung 6. Reinigung 6.1. Reinigungsequipment und Durchführung der Grundreinigung Da sich Teile des C|PS²-Systems während der Reinigungsarbeiten statisch aufladen können, sämtlich Reinigungsarbeiten an einem geeigneten Ort außerhalb des EPA-Bereichs durchführen. Das Partikelsaugextraktionssystem vor Inbetriebnahme und zwischen einzelnen Messungen gründlich reinigen. Analyseergebnisse können durch Partikel aus vorherigen Untersuchungen oder Verschmutzungen verfälscht werden.
  • Seite 47 Reinigung alkoholgetränkte Reinigungstuch an einer Ecke jeweils ca. 6,5 cm einschlagen bzw. doppelt legen (siehe Abbildung). Mit dem Gewinde des Reinigungslitzenunterteils (b) ein Loch in die abgeknickte Ecke durchstoßen (siehe x der Abbildung).  Das Loch nicht zu groß (maximal so groß wie Durchmesser des Gewindes) dimensionieren, ansonsten ist ein Befestigen mit dem Konus (c) nicht mehr möglich.

  • Seite 48: Schläuche Reinigen

    Reinigung Durch die Entfernung der Schraube (d) wird das Reinigen des Konus- Gewindes mit einem spitzen Gegenstand ermöglicht. Im Gewinde sammeln sich Reste der alkoholgetränkten Reinigungstücher, die gelegentlich entfernt werden sollen. 6.1.2. Schläuche reinigen Einführen des alkoholgetränkten Hindurchgeführtes alkoholgetränktes Reinigungstuches Reinigungstuch Um 180°...
  • Seite 49 Reinigung Reinigung der Steckbuchsen an den Schlauchenden  Die Schlauchenden mit den Steckbuchsen ebenfalls mit dem alkoholgetränkten Reinigungstuch reinigen. Auf diese beschriebene Weise alle Schläuche reinigen. Falls das Reinigungstuch im Schlauch stecken bleibt, den Schlauch mit VE-Wasser durchspülen, um das Tuch wieder zu entfernen. Anschließend Schlauch erneut reinigen.

  • Seite 50: Reinigen Der Düsen

    Reinigung 6.1.3. Reinigen der Düsen Bürstensaugdüse mechanisch vorreinigen  Die Partikel aus den Borsten der Bürstensaugdüse und der Flachdüse durch mechanisches Abstreifen bei eingeschalteter Saugeinheit lösen und einsaugen. Für die Reinigung der Bürste eine Ultraschallwanne mit Wasser und  handelsübliches Spülmittel verwenden. Bürste danach Spülen und trocknen lassen.

  • Seite 51: Reinigung

    Reinigung Reinigung der Flachdüse von innen … und außen  Die Bürsten- und Flachdüse und deren Borsten mit einem alkoholgetränkten Reinigungstuch von innen und außen reinigen. Partikelsaugextraktionssystem Art-Nr.: 6003490 50/60 Stand 27.07.2020 / Version 1.0...

  • Seite 52: Reinigen Des Systems

    Reinigung 6.1.4. Reinigen des Systems  Sämtliche Teile unter Zuhilfenahme von einem alkoholgetränkten Reinigungstuch und des Reinigungsstabes reinigen. Zykloneinheit und Filtereinheit innen und außen reinigen Partikelsaugextraktionssystem Art-Nr.: 6003490 51/60 Stand 27.07.2020 / Version 1.0...
  • Seite 53 Reinigung Gefahr von Verletzungen durch scharfe Kanten Die Reinigung der Zykloneinheit, Filtereinheit und Aufschwemmeinheit ist mit Vorsicht durchzuführen. An den Verbindungstelen und Übergängen sind teilweise funktionsrelevante scharfe Kanten vorhanden. Um ein Verletzungsrisiko auszuschließen, dürfen diese scharfen Kanten nur mit einem mehrfach gefalteten Reinigungstuch gereinigt werden. Reinigung der Laborflasche ...
  • Seite 54 Reinigung  Für einen optimalen Schutz gegen Verunreinigung aus der Umgebung das System mit der beiliegenden Schutzhaube abdecken. Partikelsaugextraktionssystem mit Abdeckhaube Informationen zur Reinigung des Partikelsaugextraktionssystems C|PS² und zur genauen Vorgehensweise sehen Sie auch in unserem Anwendungs-Video unter: https://bit.ly/3aoSWG9 Partikelsaugextraktionssystem Art-Nr.: 6003490 53/60 Stand 27.07.2020 / Version 1.0...

  • Seite 55: Blindwertermittlung Nach Der Reinigung

    Reinigung 6.2. Blindwertermittlung nach der Reinigung Die Sauberkeitsprüfung von Bauteilen mittels Extraktion beinhaltet die Gefahr, dass nicht nur Partikel vom Prüfbauteil, sondern auch zusätzliche in die Prüfung eingebrachte Partikel in das Analyseergebnis eingehen. Ist dieser Anteil von Fremdpartikeln ("Blindwert") zu hoch, kann dies zu einer Fehlbeurteilung der Bauteilsauberkeit führen.

  • Seite 56: Blindwert Ermitteln

    Reinigung Blindwertermittlung, Absaugung mit Vorfilter 6.2.2. Blindwert ermitteln  Einen neuen Maschenfilter einlegen (wie in Kapitel 5.3 beschreiben). Falls mit der Zykloneinheit gearbeitet wird, ein sauberes, leeres Partikelsammelglas anschrauben (wie in Kapitel 5.1 beschreiben).  Für die Blindwertermittlung keine Partikelsaugextraktion durchführen. ...

  • Seite 57: Wartung

    Wartung 7. Wartung 7.1. Filter der Saugeinheit wechseln und Schmutzbehälter entleeren Da sich Teile des C|PS²-Systems während der Wartungsarbeiten statisch aufladen können, sämtlich Wartungsarbeiten an einem geeigneten Ort außerhalb des EPA-Bereichs durchführen. Beachten Sie dazu die Anweisungen und Sicherheitshinweise der Originalbedienungsanleitung der FESTOOL Saugeinheit.

  • Seite 58: Lieferumfang / Equipment

    Lieferumfang / Equipment 8. Lieferumfang / Equipment Koffer GRUNDEQUIPMENT Bezeichnung Art.-Nr. Anzahl Partikelsaugextraktionssystem CPS² 6003017 Messgerät für die Unterdruckmessung, Testo 526-1 61714 Abdeckstopfen für die Zykloneinheit und die Filtereinheit 6002215 Stopfen für Zykloneinheit seitlich 6003028 Partikelsaugextraktionssystems mit weiterem Equipment im Koffersystem Partikelsaugextraktionssystem Art-Nr.: 6003490 57/60 Stand 27.07.2020 / Version 1.0...
  • Seite 59 SAUGEINHEIT Bezeichnung Art.-Nr. Anzahl FESTOOL Absaugmobil CLEANTEC CTL MIDI I 6002973 Saugeinheit Partikelsaugextraktionssystem Art-Nr.: 6003490 58/60 Stand 27.07.2020 / Version 1.0...
  • Seite 60 Schublade 1 Bezeichnung Art.-Nr. Anzahl Pinzette für das Handling der Maschenfilter 61364 5 µm PET Maschenfilter für die Filtereinheit 6002095 Filterrahmen und Archivierungskarte 61138 Wasserfester Faserstift blau + schwarz 61759/60 Saugdüse 61783 Handstück für Steckbürste 61784 Steckbürste (Bürstenlänge 20 mm) 6003263 Timer 6003182...
  • Seite 61 Schublade 2 Bezeichnung Art.-Nr. Anzahl Reinigungslitze 2,5 m 61675 Reinigungsstab 61606 Reinigungstücher alkoholgetränkt 6002221 1 VE Erdungsleitung 61601 Verbindungsschlauch zwischen Zyklon / Filtereinheit, Länge 0,5 m 6003064 Saugschlauch, Länge 2 m 6003066 Abdeckstopfen für die Schlauchenden 6002214 Schutzhaube 6002507 Spritzflasche 6003679 Mess- und Reinigungsequipment Schublade 2 Partikelsaugextraktionssystem Art-Nr.: 6003490...
