Dieses Produkt kann mit jedem
aktuellen Webbrowser eingerichtet
werden (Internet Explorer 6 oder
Netscape Navigator ab Version 6.2.3).
Vor dem Start
1. Um Ihren High-Speed Internet-Zugang über den Router für mehrere Rechner zugänglich
machen zu können, benötigen Sie ein Ethernet-basiertes Kabel- oder DSL-Modem und
ein bereits bestehendes Konto bei einem Internet Service Provider (ISP).
2. Wir empfehlen Ihnen, zur Konfiguration des DI-774 Tri-Mode Dualband Wireless
Routers den Rechner zu verwenden, der mit Ihrem Modem verbunden ist. Der DI-774
fungiert als DHCP-Server und weist alle erforderlichen IP-Adressinformationen
innerhalb Ihres Netzwerks zu. Der Anhang am Ende des Quick Installation
Guide bzw. des Handbuches auf der CD-ROM enthält weitere Informationen
darüber, wie Sie die einzelnen Netzwerkadapter so konfigurieren, dass
diese die jeweilige IP-Adresse automatisch empfangen.
Lieferumfang überprüfen
Sollte eines dieser Teile fehlen oder beschädigt sein, wenden Sie sich
an Ihren Fachhändler.
© 2003 D-Link Systems, Inc. Alle Rechte vorbehalten. Marken und eingetragene Marken sind Eigentum ihrer jeweiligen Inhaber. Änderungen
vorbehalten. DI-774. 07142003

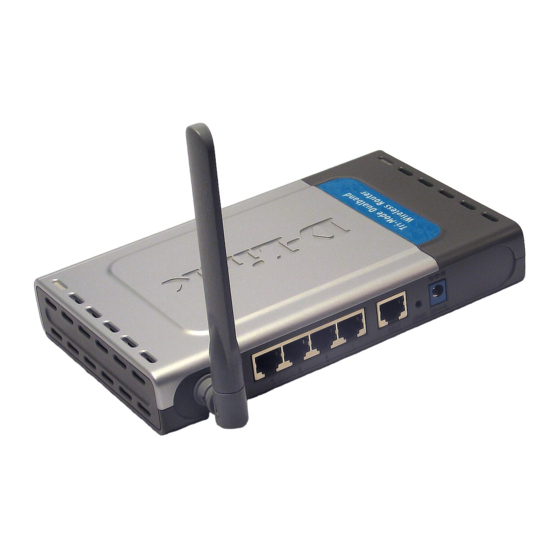

DI-774 Tri-Mode Dualband Wireless Router
CD-ROM mit Handbuch und
Garantieschein
Ethernetkabel (CAT5 UTP/ungekreuzt)
Netzteil 5 V (Gleichstrom)
13
DI-774
Tri-Mode Dualband
Wireless Router
Die Verwendung
eines Netzteils mit
abweichender Spannung
führt zur Beschädigung
des Geräts und zum
Erlöschen der Garantie.
Werbung
Verwandte Anleitungen für D-Link DI-774
Inhaltszusammenfassung für D-Link DI-774
- Seite 1 Geräts und zum Erlöschen der Garantie. Sollte eines dieser Teile fehlen oder beschädigt sein, wenden Sie sich an Ihren Fachhändler. © 2003 D-Link Systems, Inc. Alle Rechte vorbehalten. Marken und eingetragene Marken sind Eigentum ihrer jeweiligen Inhaber. Änderungen vorbehalten. DI-774. 07142003...
- Seite 2 WAN LED auf. Sollte das WAN LED nicht aufleuchten, wiederholen Sie den Vorgang ab Schritt B. Insert an Ethernet cable to LAN port 1 on the back panel of the DI-774 and an available Ethernet port on the network adapter in the computer you will use to configure the DI-774.
- Seite 3 Starten Sie den Computer neu Weitere Computer mit dem DI-774 verbinden Verbinden Sie die Computer über Ethernet-Kabel (CAT5 UTP) mit einem der verbleibenden Ethernet-Anschlüsse auf der Rückseite des DI-774. 11a und 11g LEDs – Wenn WAN LED – Wenn LOCAL NETWORK LEDs –...
-
Seite 4: Der Setup-Assistent
Der Setup-Assistent Starten Sie den Webbrowser, und geben Sie in das Adressfeld “http://192.168.0.1" ein. Drücken Sie anschließend die Eingabetaste. Das Anmeldedialogfeld wird angezeigt. Geben Sie im Feld „Username” den Benutzernamen “admin” ein, und lassen Sie das Feld „Password” frei. Klicken Sie auf Nach der Anmeldung wird der Bildschirm “Home”... - Seite 5 Der Setup-Assistent (Fortsetzung) Danach werden folgende Bildschirme aufgerufen: Klicken Sie auf Next Legen Sie Ihr neues Kennwort fest. Sie haben die Möglichkeit, ein Kennwort einzurichten. Klicken Sie auf Next Wählen Sie in der Dropdown-Liste Ihre Zeitzone aus. Klicken Sie auf Next...
- Seite 6 Der Setup-Assistent (Fortsetzung) Internetverbindung auswählen Sie werden aufgefordert, die Art der Internetverbindung für Ihren Router festzulegen. Sollten Sie sich bei Auswahl der Einstellung nicht sicher sein, wenden Sie sich an Ihren Internet- Dienstanbieter (ISP). Klicken Sie auf Next Wenn Sie Dynamic IP Address wählen, wird folgendes Fenster angezeigt: (wird...
- Seite 7 Ggf. müssen Sie diese Einstellungen für Ihr drahtloses Netzwerk ändern. Klicken Sie auf Next Der DI-774 bietet drei Verschlüsselungsstufen zur Absicherung der drahtlosen Übertragung, sofern Sie eine Verschlüsselung für Ihr 802.11g Netzwerk wünschen: 64-Bit, 128-Bit und 152-Bit. Standardmäßig ist die Verschlüsselungsoption deaktiviert.
- Seite 8 Channel = 52 Ggf. müssen Sie diese Einstellungen für Ihr drahtloses Netzwerk ändern. Klicken Sie auf Next Der DI-774 bietet drei Verschlüsselungsstufen zur Absicherung der drahtlosen Übertragung, sofern Sie eine Verschlüsselung für Ihr 802.11a Netzwerk wünschen: 64-Bit, 128- Bit und 152-Bit. Standardmäßig ist die Verschlüsselungsoption...
-
Seite 9: Internetverbindung Testen
Die Installation ist abgeschlossen! Klicken Sie auf Restart Klicken Sie CLOSE (Schließen). Internetverbindung testen Abschließend wird wieder die Registerkarte “Home” angezeigt. Klicken Sie zum Beenden auf Exit. Starten Sie Ihren Webbrowser erneut (Internet Explorer oder Netscape Navigator), und rufen Sie eine beliebige Webseite auf. - Seite 10 Um eine Verbindung mit dem Netzwerk herzustellen, muss die Netzwerkkarte des Computers richtig konfiguriert sein. So wird der Netzwerkadapter für die automatische Zuweisung der IP-Adresse für den DI-774 Breitband-Router konfiguriert: Unter Windows XP: Klicken Sie auf “Start”. Klicken Sie anschließend mit der rechten Maustaste auf Netzwerkumgebung, und wählen Sie “Eigenschaften”.
- Seite 11 Unter Apple Macintosh OS X: Öffnen Sie das Apple- Menü, klicken Sie auf Netzwerk, und wählen Sie System-Eigenschaften. Klicken Sie auf Network Wählen Sie im Menü Show (Anzeige) den Befehl Built-in Ethernet aus. Wählen Sie im Menü Configure (Konfigurieren) den Befehl Using DHCP aus.
-
Seite 12: Technische Unterstützung
Aktualisierte Versionen von Software und Benutzerhandbuch finden Sie auf der Website von D-Link unter www.dlink.de D-Link bietet kostenfreie technische Unterstützung für Kunden in Deutschland, Österreich, der Schweiz und in Osteuropa. Unsere Kunden können technische Unterstützung über unsere Website oder telefonisch anfordern.
