Konfiguration eines Lan-to-Lan VPN Tunnels

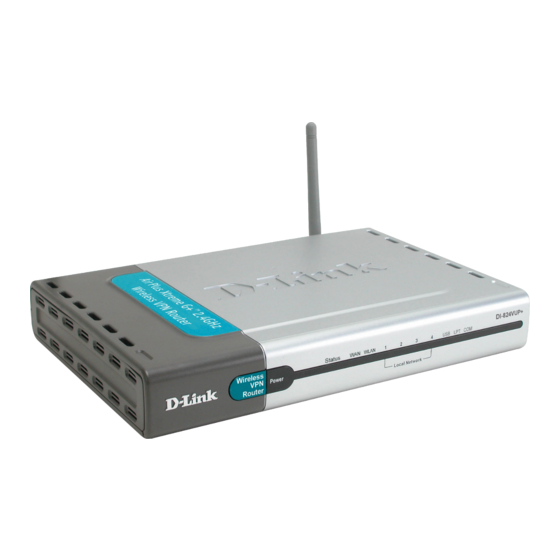

(Für DI-804HV/DI-824VUP+ zusammen mit DFL-210/260/800/860/1600/2500)
Zur Konfiguration eines Lan-to-Lan VPN Tunnels zwischen z.B. DI-804HV und DFL-800
gehen Sie bitte folgendermaßen vor.
Dies ist lediglich eine Beispielkonfiguration.
Bei der Erwähnung des DI-804HV entspricht dies dem DI-824VUP+.
Bei der Erwähnung der DFL- 800 entspricht dies der DFL-210, 260, 860, 1600 und 2500.
Konfiguration des VPN Tunnels im DI-804HV:

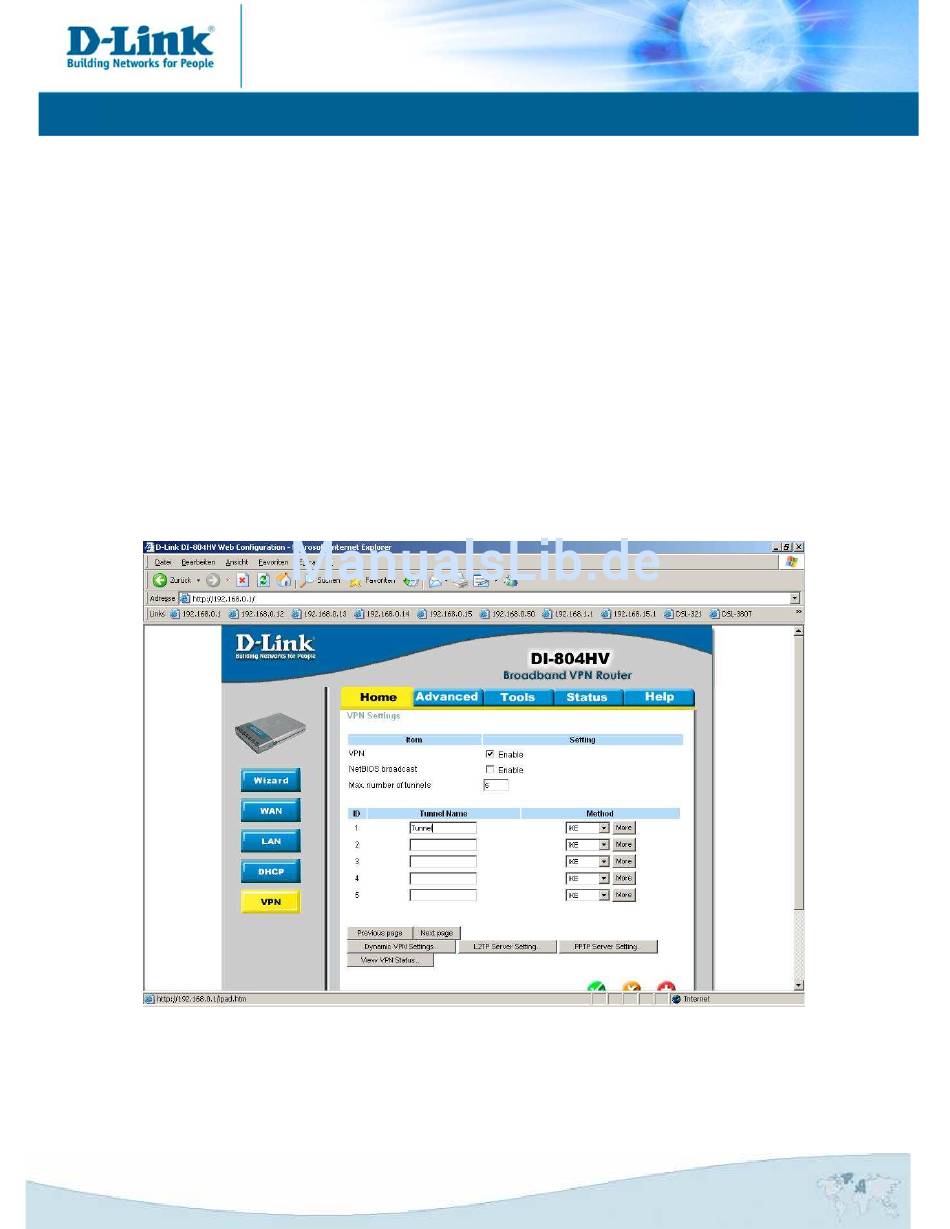

1. Unter Home – VPN markieren Sie „VPN" und tragen bei „Max. numbers of tunnels" eine 1
oder höher ein. Wir empfehlen eine 2, da wenn der Tunnel mal unterbricht kann parallel zum
abgebrochenen (für den DI-804HV vielleicht noch scheinbar vorhandenen) Tunnel ein neuer
aufgebaut werden.
2. Bei der ID 1 vergeben Sie dem Tunnel einen Namen und klicken auf Apply.
