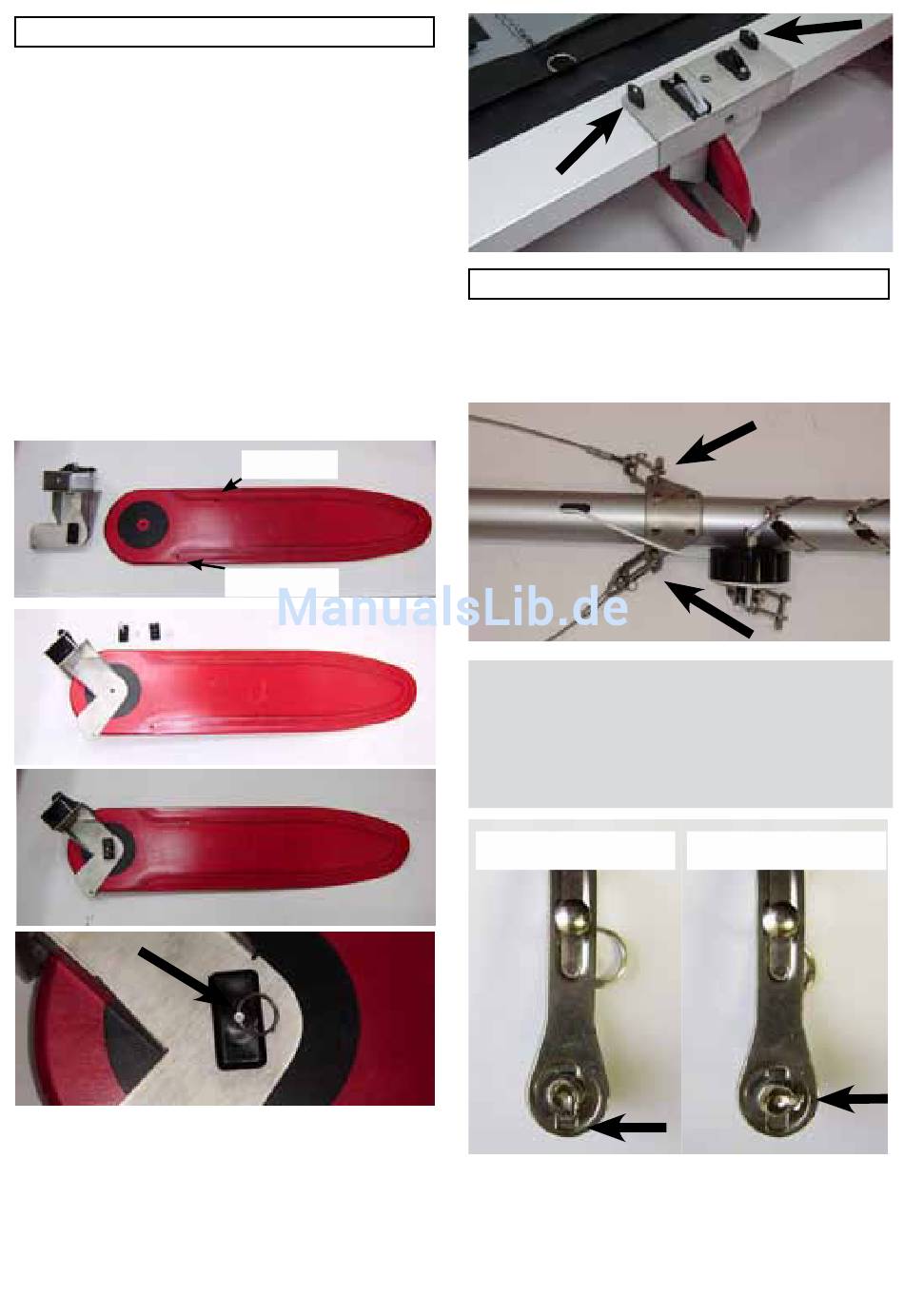

schWert
► Stecken Sie das Schwert in die Schwert-
halterung.
achtung: Das schwert so einsetzen, dass
die Bohrung für aufholer oben und für
niederholer unten ist
► Stecken Sie die Knebelschraube durch
die Bohrungen von Schwerthalterung
und Schwert.
► Geben Sie die Zahnscheibe auf die
Schraube und schrauben das Schwert
mit der Knebelmutter fest.
► Sichern Sie die Schraube mit dem Siche-
rungsring gegen Verlust.
► Stecken Sie die Schwerthalterung, in der
Mitte von vorne auf den vorderen Rah-
menteil.
► Stecken Sie die beiden Schrauben von
unten durch die Bohrungen und schrau-
ben sie mit den Flügelmuttern fest.
Aufholer
Niederholer
BUGspriet
► Schäkeln Sie die beiden Spannseile, am
Bugspriet an.
achtUnG: Den Bolzen vom schäkel um
180° verdrehen bis er einrastet.
Wenn der schäkel beim schließen keine
spannung mehr hat, muss er ausgetauscht
werden.
richtiG falsch
