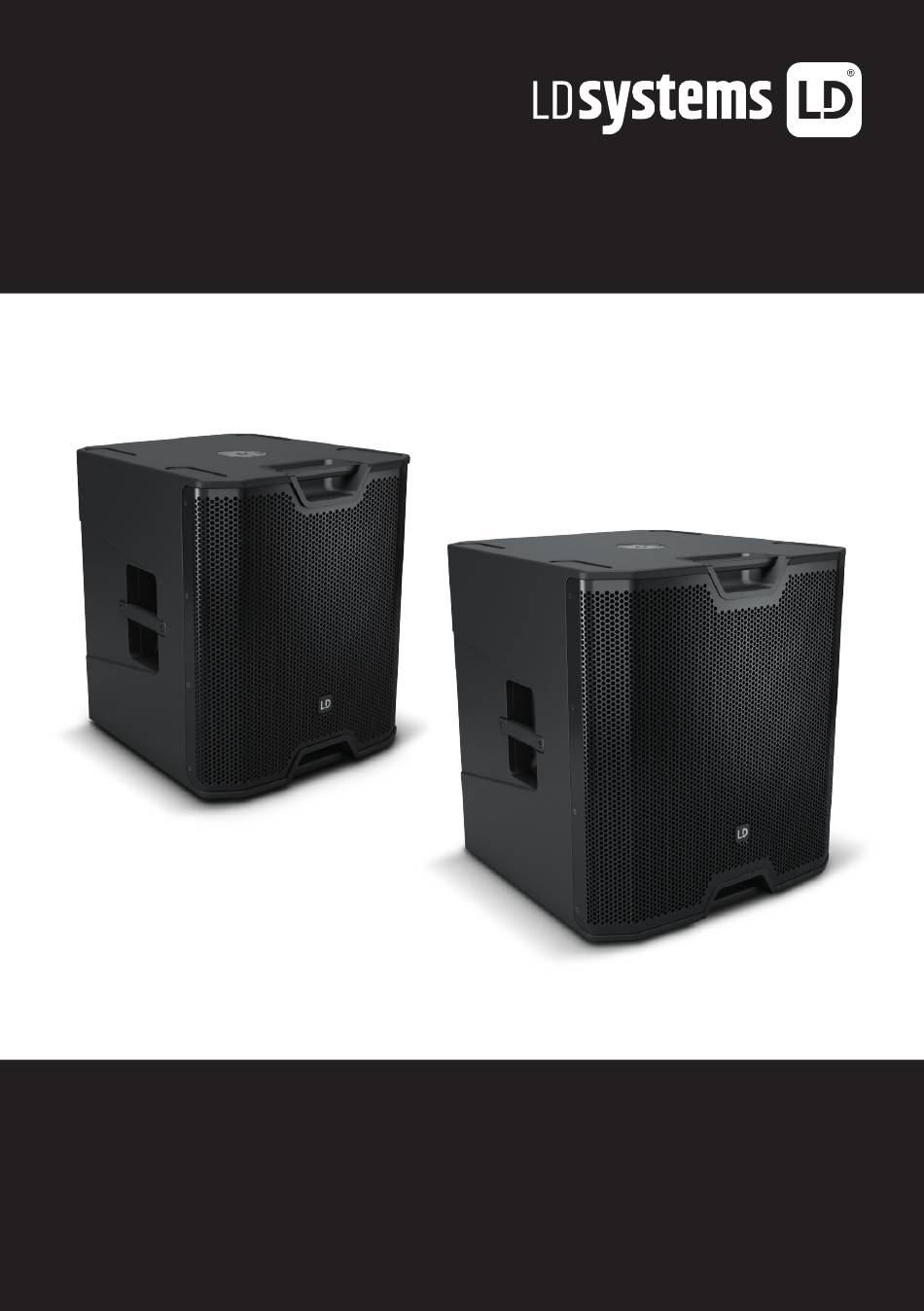

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO 操作说明书 操作說明書 ICOA® SUB POWERED BASS REFLEX PA SUBWOOFER LDICOASUB15A / LDICOASUB18A...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO / 目录 / 目錄 ENGLISH POLSKI SAFETY INFORMATION ŚRODKI OSTROŻNOŚCI PROPERTIES WŁAŚCIWOŚCI CONNECTIONS, CONTROL, AND DISPLAY ELEMENTS PRZYŁĄCZA, ELEMENTY OBSŁUGOWE I WSKAŹNIKI CASTOR ASSEMBLY MONTAŻ KÓŁEK OPERATION OBSŁUGA CARDIOID SET-UP KONFIGURACJA KARDIOIDALNA CABLING/WIRING EXAMPLES PRZYKŁADOWE PODŁĄCZENIE PRZEWODÓW... -
Seite 3: English
YOU‘VE MADE THE RIGHT CHOICE! We have designed this product to operate reliably over many years. LD Systems stands for this with its name and many years of experience as a manufacturer of high-quality audio products. Please read this User‘s Manual carefully, so that you can begin making optimum use of your LD Systems product quickly. - Seite 4 CAUTION: To reduce the risk of electric shock, do not remove cover (or back). There are no user serviceable parts inside. Maintenance and repairs should be exclusively carried out by qualified service personnel. The warning triangle with lightning symbol indicates dangerous uninsulated voltage inside the unit, which may cause an electrical shock.
-
Seite 5: Properties
PROPERTIES LDICOASUB15A • 15 inch subwoofer for powerful low-end up to 36 Hz • 118 dB max. SPL and 2400 Watt peak power through highly efficient digital Class D power amplifier • Optimized bass reflex ports • DynX DSP with four application presets (three crossover frequencies, cardioid mode) •... -
Seite 6: Lc-Display
LC DISPLAY Multifunctional graphic LC display for displaying the master volume, the DSP preset and the input level for channels 1 and 2 in the main menu. The menu items, submenu items, and corresponding editing options are displayed in the Editing menu. VOLUME / PUSH FOR MENU From the main menu, the master volume can be adjusted by turning the rotary-push encoder. -
Seite 7: Operation
NOTE: The LD Systems logo briefly appears on the display as soon as the speaker is correctly connected to the power supply and switched on. All settings (e.g., Preset and Delay) resume the way they were as before the speaker was switched off. The speaker will be ready for use after completion of this process, which usually takes one second. - Seite 8 SYSTEM SETTINGS (SETTINGS) Press the rotary-push encoder to access the main menu and then turn the encoder to select the menu item SETTINGS (dark background). Press the encoder again to access the submenu and then turn the encoder to select the desired submenu item. Confirm the selection by pressing the encoder.
-
Seite 9: Cardioid Set-Up
PRESET CARDIOID Forward-facing WHAT DOES LD SYSTEMS DYNX® DSP MEAN? DSP is an acronym that stands for digital signal processing. DynX® includes the Limiter, EQ, Compressor, and Low-Pass Filter. Digital signal processing ensures optimal audio bass reproduction with maximum clarity while protecting the subwoofer from overloading. -
Seite 10: Cabling/Wiring Examples
CABLING/WIRING EXAMPLES PRESET SAT PRESET SAT INPUT __1 INPUT __1 1__ INPUT __2 THRU __1 THRU __ 2 PRESET 100 Hz PRESET SAT PRESET SAT INPUT __1 INPUT __1 THRU __1 THRU __1 INPUT __1 INPUT __1 PRESET 100 Hz PRESET 100 Hz... -
Seite 11: Optional Accessories
OPTIONAL ACCESSORIES LDICOASUB15PC – protective cover for ICOA SUB 15 A LDICOASUB18PC – protective cover for ICOA SUB 18 A TECHNICAL SPECIFICATIONS Article number: LDICOASUB15A LDICOASUB18A Product type: PA subwoofer Type: Active Large woofer: 15" 18" Large woofer: 381 mm 457.2 mm... -
Seite 12: Manufacturer´s Declarations
Weight: 32.5 kg 44.3 kg Accessories included: Power cable 4 handles - robust front grille - stackable - DSP with 4 presets, Additional features: Delay function, and adjustable polarity MANUFACTURER´S DECLARATIONS MANUFACTURER‘S WARRANTY & LIMITATIONS OF LIABILITY You can find our current warranty conditions and limitations of liability at: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_ LD_SYSTEMS.pdf To request warranty service for a product, please contact Adam Hall GmbH, Adam-Hall-Str. -
Seite 13: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. - Seite 14 35. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen. 36. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht.
-
Seite 15: Eigenschaften
EIGENSCHAFTEN LDICOASUB15A • 15 Zoll Subwoofer für druckvollen Tiefbass bis 36 Hz • 118 dB max. SPL und 2400 Watt Peak Leistung durch hocheffiziente digitale Class D Endstufe • Optimierte Bassreflexöffnungen • DynX DSP mit vier Anwendungs-Presets (drei Übergangsfrequenzen, Cardioid-Modus) •... -
Seite 16: Rollenmontage
LC-DISPLAY Multifunktionales Grafik-LC-Display für die Anzeige der Gesamtlautstärke, des DSP-Presets und der Eingangspegel für die Kanäle 1 und 2 in der Hauptanzeige. Im Bearbeitungsmenü werden die Menüpunkte, die Unter- menüpunkte und die entsprechenden Bearbeitungsoptionen angezeigt. VOLUME / PUSH FOR MENU Ausgehend von der Hauptanzeige kann die Gesamtlautstärke direkt durch Drehen des Dreh-Drück-Encoders eingestellt werden. -
Seite 17: Bedienung
HINWEISE Sobald der Lautsprecher korrekt am Stromnetz angeschlossen und eingeschaltet wird, erscheint das LD Systems Logo für kurze Zeit im Display. Alle Einstellungen, wie z.B. Preset und Delay werden geladen, so, wie sie vor dem Ausschalten des Lautsprechers eingestellt waren. Nach diesem Vorgang, der nur etwa eine Sekunde dauert, ist der Lautsprecher betriebsbereit. -
Seite 18: Systemeinstellungen (Settings)
SYSTEMEINSTELLUNGEN (SETTINGS) Drücken Sie auf den Dreh-Drück-Encoder, um in das Hauptmenü zu gelangen und wählen dann durch Drehen des Encoders den Menüpunkt SETTINGS aus (dunkel hinterlegt). Drücken Sie wiederum auf den Encoder, um ins Untermenü zu gelangen und wählen den gewünschten Untermenüpunkt durch Drehen des Encoders aus. -
Seite 19: Cardioid-Setup
PRESET 100Hz PRESET CARDIOID Abstrahlrichtung WAS BEDEUTET LD SYSTEMS DYNX® DSP? DSP ist die Abkürzung für Digital Signal Processing (Digitale Signalverarbeitung), DynX® beinhaltet die Funktionen Limi- ter, EQ, Kompressor und Low-Pass Filter. Die digitale Signalverarbeitung gewährleistet eine optimale Basswiedergabe mit maximaler Klarheit und schützt gleichzeitig den Subwoofer vor Überlastung. -
Seite 20: Verkabelungsbeispiele
VERKABELUNGSBEISPIELE PRESET SAT PRESET SAT INPUT __1 INPUT __1 1__ INPUT __2 THRU __1 THRU __ 2 PRESET 100Hz PRESET SAT PRESET SAT INPUT __1 INPUT __1 THRU __1 THRU __1 INPUT __1 INPUT __1 PRESET 100Hz PRESET 100Hz... -
Seite 21: Optionales Zubehör
OPTIONALES ZUBEHÖR LDICOASUB15PC - Schutzhülle für ICOA SUB 15 A LDICOASUB18PC - Schutzhülle für ICOA SUB 18 A TECHNISCHE DATEN Artikelnummer: LDICOASUB15A LDICOASUB18A Produktart: PA-Subwoofer Typ: Aktiv Größe Tieftöner: 15" 18" Größe Tieftöner: 381 mm 457,2 mm Magnet Tieftöner: Ferrit Marke Tieftöner:... -
Seite 22: Herstellererklärungen
Gehäusebauart: Bassreflex Einbauflansch für Distanzstange: M20 Innengewinde Abmessungen (B x H x T): 510 x 598 x 552 mm 626 x 672 x 637 mm Gewicht: 32,5 kg 44,3 kg Zubehör inklusive: Netzkabel 4 Griffe - robustes Frontgitter - stapelbar - DSP mit 4 Presets, Weitere Eigenschaften: Delay-Funktion und einstellbarer Polarität HERSTELLERERKLÄRUNGEN... -
Seite 23: Francais
Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à... - Seite 24 33. Débranchez la fiche secteur ou l‘adaptateur de la prise murale en cas d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période. 34. L’appareil ne peut pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d’expérience et de connaissances.
-
Seite 25: Propriétés
PROPRIÉTÉS LDICOASUB15A • Caisson de basses de 15 pouces pour des basses puissantes jusqu‘à 36 Hz • 118 dB max. SPL et puissance de crête de 2400 watts grâce à un amplificateur numérique de puissance de classe D très efficace •... -
Seite 26: Écran Lcd
ÉCRAN LCD Écran graphique LCD multifonctionnel pour afficher le volume maître, le préréglage DSP et le niveau d‘entrée des canaux 1 et 2 dans le menu principal. Les éléments de menu, les éléments de sous-menu et les options d‘édition correspondantes sont affichés dans le menu Édition. VOLUME / APPUYER POUR LE MENU À... -
Seite 27: Fonctionnement
REMARQUE : Le logo de LD Systems apparaît brièvement sur l‘écran dès que le haut-parleur est correctement connecté à l‘alimentation électrique et allumé. Tous les paramètres (par exemple, le préréglage et le retard) sont rétablis comme avant la coupure du haut-parleur. Le haut-parleur sera prêt à... - Seite 28 Dans le sous-menu, sélectionnez MENU PRINCIPAL et appuyez sur l‘encodeur pour retourner au menu principal. Dans le menu principal, sélecti- onnez ACCUEIL et appuyez alors sur l‘encodeur pour confirmer la sélection et retourner au menu principal. Le menu principal sera automatique- ment affiché...
-
Seite 29: Configuration Cardioïde
PRÉRÉGLAGE CARDIOÏDE Angle de dispersion QUE SIGNIFIE DYNX® DSP DE LD SYSTEMS ? DSP est un acronyme qui signifie traitement numérique des signaux (Digital Signal Processing). DynX® comprend le limiteur, l‘égaliseur, le compresseur et le filtre passe-bas. Le traitement numérique du signal permet une reproduction optimale des basses audio avec une clarté... -
Seite 30: Exemples De Câblage / Raccordements
EXEMPLES DE CÂBLAGE / RACCORDEMENTS PRÉRÉGLAGE SAT PRÉRÉGLAGE SAT INPUT __1 INPUT __1 1__ INPUT __2 THRU __1 THRU __ 2 PRÉRÉGLAGE 100 Hz PRÉRÉGLAGE SAT PRÉRÉGLAGE SAT INPUT __1 INPUT __1 THRU __1 THRU __1 INPUT __1 INPUT __1 PRÉRÉGLAGE 100 Hz PRÉRÉGLAGE 100 Hz... -
Seite 31: Accessoires Optionnels
ACCESSOIRES OPTIONNELS LDICOASUB15PC - housse de protection pour ICOA SUB 15 A LDICOASUB18PC - housse de protection pour ICOA SUB 18 A SPÉCIFICATIONS TECHNIQUES Numéro d'article : LDICOASUB15A LDICOASUB18A Type de produit : Caisson de basses PA : Type : Actif Grand caisson de basses : 15"... -
Seite 32: Declarations
Bride d'installation pour pied : Filetage interne M20 Dimensions (L x H x P) 510 x 598 x 552 mm 626 x 672 x 637 mm Poids : 32,5 kg 44,3 kg Accessoires inclus : Câble d’alimentation Caractéristiques supplémentaires : 4 poignées - grille frontale robuste - empilable - DSP avec 4 préréglages, Fonction retard et polarité... -
Seite 33: Español
Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabri- cante. Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de LD Systems. - Seite 34 ATENCIÓN: Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene elementos que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualificado. El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica.
-
Seite 35: Propiedades
PROPIEDADES LDICOASUB15A • Subwoofer de 15 pulgadas para graves potentes de baja frecuencia de hasta 36 Hz • SPL máx. de 118 dB y 2400 vatios de potencia pico gracias al amplificador digital de clase D de gran eficiencia • Aberturas bass reflex optimizadas •... -
Seite 36: Pantalla Lcd
PANTALLA LCD Pantalla LCD gráfica multifuncional para mostrar el volumen maestro, el preset DSP y el nivel de entrada para los canales 1 y 2 en el menú principal. Los elementos del menú y de los submenús, y las opciones de edición correspondientes, se muestran en el menú... -
Seite 37: Funcionamiento
NOTA: El logotipo de LD Systems aparece brevemente en la pantalla tan pronto como el altavoz se conecta correctamente a la fuente de alimentación y se enciende. Todos los ajustes (por ejemplo, los presets y el delay) se mantienen tal como estaban antes de que se apagara el altavoz. El altavoz estará... - Seite 38 AJUSTES DEL SISTEMA (SETTINGS) Pulse el mando giratorio y pulsable para acceder al menú principal y luego gire este mando para seleccionar la opción de menú SETTINGS (resaltada con un fondo oscuro). Pulse de nuevo dicho mando para acceder al submenú y luego gírelo para seleccionar la opción deseada del submenú. Confirme la selección pulsando el mando.
-
Seite 39: Configuración Cardioide
El preset CARDIOID del altavoz es una compleja programación de procesamiento digital de señales que permite lograr un patrón de radiación con forma de riñón (radiación de sonido cardioide) mediante una combinación de dos subwoofers ICOA de LD Systems del mismo modelo. -
Seite 40: Ejemplos De Cableado/Conexiones
EJEMPLOS DE CABLEADO/CONEXIONES PRESET SAT PRESET SAT INPUT __1 INPUT __1 1__ INPUT __2 THRU __1 THRU __ 2 PRESET 100 Hz PRESET SAT PRESET SAT INPUT __1 INPUT __1 THRU __1 THRU __1 INPUT __1 INPUT __1 PRESET 100 Hz PRESET 100 Hz... -
Seite 41: Accesorios Opcionales
ACCESORIOS OPCIONALES LDICOASUB15PC – funda protectora para subwoofer ICOA SUB 15 A LDICOASUB18PC – funda protectora para subwoofer ICOA SUB 18 A ESPECIFICACIONES TÉCNICAS Número de artículo: LDICOASUB15A LDICOASUB18A Clase de producto: Subwoofer de PA Tipo: Activo Woofer grande: 15" 18" Woofer grande:... -
Seite 42: Declaración Del Fabricante
Brida de instalación para la exten- Rosca interna M20 sión de mástil: Dimensiones (anchura × altura × 52,83 × 59,69 × 55,11 cm 62,48 × 67,31 × 63,75 cm profundidad): Peso: 32,5 kg 44,3 kg Accesorios incluidos: Cable de alimentación eléctrica Características adicionales: 4 asas - robusta rejilla frontal - apilable - DSP con 4 presets, función de delay y polaridad ajustable DECLARACIÓN DEL FABRICANTE... -
Seite 43: Polski
Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems. Dalsze informacje na temat firmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM ŚRODKI OSTROŻNOŚCI... - Seite 44 34. Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające doświadczenia i wiedzy. 35. Należy poinstruować dzieci, aby nie bawiły się urządzeniem. 36. Jeśli przewód zasilający jest uszkodzony, nie należy używać urządzenia. Przewód zasilający należy wymienić na odpowiedni lub specjalny podze- spół, który można uzyskać...
-
Seite 45: Właściwości
WŁAŚCIWOŚCI LDICOASUB15A • 15-calowy subwoofer emitujący mocny, niski bas do 36 Hz • Maks. SPL 118 dB i 2400 W mocy szczytowej dzięki bardzo wydajnemu cyfrowemu wzmacniaczowi mocy klasy D • Zoptymalizowane otwory obudowy bass reflex • Technologia DynX DSP z czterema ustawieniami wstępnymi aplikacji (trzy częstotliwości zwrotnic, tryb kardioidalny) •... -
Seite 46: Wyświetlacz Lcd
WYŚWIETLACZ LCD Wielofunkcyjny graficzny wyświetlacz LCD do wskazywania głośności głównej, ustawień wstępnych DSP i poziomu wejściowego dla kanałów 1 i 2 w menu głównym. Pozycje menu, podmenu i odpowiednie opcje edycji są wyświetlane w menu edycji. VOLUME / PUSH FOR MENU Z poziomu menu głównego można regulować... -
Seite 47: Obsługa
UWAGA: Gdy głośnik zostanie prawidłowo podłączony do zasilania i włączony, na wyświetlaczu pojawi się przez chwilę logo LD Systems. Wszystkie ustawienia (np. Preset i Delay) są przywracane do stanu sprzed wyłączenia głośnika. Głośnik będzie gotowy do użycia po zakończeniu procesu uruchamiania, który zwykle trwa jedną... - Seite 48 W podmenu wybierz opcję MAIN MENU i naciśnij pokrętło enkodera, aby powrócić do menu głównego. W menu głównym wybierz opcję HOME, a następnie naciśnij pokrętło enkodera, aby potwierdzić wybór i powrócić do menu głównego. Menu główne wyświetli się automatycznie ponownie po ok.
-
Seite 49: Konfiguracja Kardioidalna
PRESET 100 Hz PRESET CARDIOID Kierunek emisji CO OZNACZA LOGO LD SYSTEMS DYNX® DSP? DSP to akronim oznaczający cyfrowe przetwarzanie sygnału (ang. digital signal processing). DynX® zawiera limiter, korektor, kompresor i filtr dolnoprzepustowy. Cyfrowe przetwarzanie sygnału zapewnia optymalne odtwarzanie basów z maksymalną... -
Seite 50: Przykładowe Podłączenie Przewodów
PRZYKŁADOWE PODŁĄCZENIE PRZEWODÓW PRESET SAT PRESET SAT INPUT __1 INPUT __1 1__ INPUT __2 THRU __1 THRU __ 2 PRESET 100 Hz PRESET SAT PRESET SAT INPUT __1 INPUT __1 THRU __1 THRU __1 INPUT __1 INPUT __1 PRESET 100 Hz PRESET 100 Hz... -
Seite 51: Akcesoria Opcjonalne
AKCESORIA OPCJONALNE LDICOASUB15PC – osłona zabezpieczająca dla ICOA SUB 15 A LDICOASUB18PC – osłona zabezpieczająca dla ICOA SUB 18 A DANE TECHNICZNE Numer artykułu: LDICOASUB15A LDICOASUB18A Rodzaj produktu: Subwoofer PA Typ: Aktywny Duży głośnik niskotonowy: 15" 18" Duży głośnik niskotonowy: 381 mm 457,2 mm Magnes głośnika niskotonowego:... -
Seite 52: Deklaracje Producenta
Kołnierz instalacyjny do rurki Gwint wewnętrzny M20 dystansowej: Wymiary (szer. × wys. × gł.): 528 × 597 × 551 mm 625 × 673 × 638 mm Masa: 32,5 kg 44,3 kg Dołączone akcesoria: Przewód zasilający Dodatkowe funkcje: 4 uchwyty, solidna przednia kratka, możliwość układania w stos, technologia DSP z 4 ustawieniami wstępnymi, funkcją... -
Seite 53: Italiano
Quest‘apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un‘azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto LD Systems. - Seite 54 36. Se il cavo di alimentazione del dispositivo è danneggiato, quest‘ultimo non deve essere utilizzato. Il cavo di alimentazione deve essere sostituito con un cavo appropriato o un‘unità speciale da un centro di assistenza autorizzato. ATTENZIONE: non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L‘interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell‘utente.
-
Seite 55: Proprietà
PROPRIETÀ LDICOASUB15A • Subwoofer da 15 pollici per bassi potenti fino a 36 Hz • 118 dB max SPL e potenza di picco da 2400 watt grazie all‘amplificatore di potenza digitale ad alta efficienza in classe D • Aperture bass reflex ottimizzate •... -
Seite 56: Gruppo Ruote
DISPLAY LC Display LC grafico multifunzione per la visualizzazione del volume master, del preset DSP e del livello di ingresso dei canali 1 e 2 nel menu principale. Le voci di menu e sottomenu, nonché le opzioni di modifica corrispondenti sono visualizzate nel menu di modifica. -
Seite 57: Funzionamento
NOTA: il logo LD Systems appare brevemente sul display non appena l’altoparlante viene collegato correttamente all’alimentazione e acceso. Tutte le impostazioni (ad es. preset e ritardo) vengono ripristinate nella modalità in cui si trovavano prima di spegnere l’altoparlante. L’altoparlante sarà... - Seite 58 IMPOSTAZIONI DI SISTEMA (SETTINGS) Premere l’encoder a rotazione/pressione per accedere al menu principale, quindi ruotare l’encoder per selezionare la voce di menu SETTINGS (sfondo scuro). Premere nuovamente l’encoder per accedere al sottomenu, quindi ruotare l’encoder per selezionare la voce di sottomenu desiderata.
-
Seite 59: Cardioid Set-Up
PRESET CARDIOIDE Angolo di dispersione COSA SIGNIFICA LD SYSTEMS DYNX® DSP? DSP è l‘acronimo di digital signal processing (elaborazione digitale del segnale). DynX® comprende il limitatore, l’equa- lizzatore, il compressore e il filtro passa basso. L’elaborazione digitale del suono garantisce la riproduzione ottimale dei bassi, con la massima chiarezza, e protegge il subwoofer dal sovraccarico. -
Seite 60: Esempi Di Cablaggio
ESEMPI DI CABLAGGIO PRESET SAT PRESET SAT INPUT __1 INPUT __1 1__ INPUT __2 THRU __1 THRU __ 2 PRESET 100 Hz PRESET SAT PRESET SAT INPUT __1 INPUT __1 THRU __1 THRU __1 INPUT __1 INPUT __1 PRESET 100 Hz PRESET 100 Hz... -
Seite 61: Accessori Opzionali
ACCESSORI OPZIONALI LDICOASUB15PC – custodia protettiva per ICOA SUB 15 A LDICOASUB18PC – custodia protettiva per ICOA SUB 18 A SPECIFICHE TECNICHE LDICOASUB15A LDICOASUB18A 510 x 598 x 552 mm Tipologia di prodotto: Subwoofer PA Tipo: attivo Woofer grande: 15"... -
Seite 62: Dichiarazioni Del Produttore
Flangia di installazione per l’asta di filettatura interna M20 estensione: Dimensioni (L x H x P): 510 x 598 x 552 mm 626 x 672 x 637 mm Peso: 32,5 kg 44,3 kg Accessori inclusi: cavo di alimentazione Caratteristiche aggiuntive: 4 maniglie - griglia frontale robusta - impilabile - DSP con 4 preset, Funzione di ritardo e polarità... - Seite 63 简体中文 购买我们的产品是您正确的选择！ 本产品在极高的质量要求下研发制造， 可确保长年平稳运作。 LD Systems享誉全球、 经验丰富， 是一家高品质音频设备制 造商。 请仔细阅读这本使用说明书， 以便您能尽快以最佳方式使用LD Systems的产品。 关于LD SYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM 安全须知 1.请仔细通读这本使用说明书。 2.请将所有信息和说明妥善保存。 3.请按照说明中的指示进行操作。 4.请注意所有的警告提示。 请勿移除设备上的安全提示或其它信息。 5.请按照说明中规定的方法使用本设备。 6.请将设备放置在稳固、 合适的三脚架或固定装置上 （固定安装方式） 。 确保墙面支架安装正确， 安全牢固。 确保本设备安 装牢固， 不会滑落。 7.进行安装时请注意本国适用的安全规定。 8.请勿在暖气、 储热器、 锅炉及其它热源附近安装和运行本设备。 确保本设备安装后能够充分散热冷却。 9.请勿将任何火源 （如燃烧的蜡烛） 放置在本设备上。 10.请勿堵塞通风口。 11. 务请与设备周围和上方至少保持 20 厘米的距离。...
- Seite 64 警告！ 本设备可用于最高海拔2000米的高度。 警告！ 本设备不适用于热带气候地区。 注意音频设备的高音量！ 本设备适用于专业用途。 本设备商用时， 应遵守本国适用的事故预防性规定和准则。 作为制造商， Adam Hall公司在法律 上有义务明确提醒您可能存在的健康风险。 过高的音量和长时间强音负荷会导致听力受损： 使用本产品时可能产生很高 的声压级 （SPL） ， 会造成音乐人、 工作人员和听众受到不可逆转的听力损伤。 请避免长时间 受到音量高于90dB的负荷。...
- Seite 65 属性 LDICOASUB15A • 15 英寸低音炮， 强效低音可达 36 赫兹， • 采用高效数字 D 类功率放大器， 最大声压级为 118 分贝， 最大功率达 2400 瓦 • 采用优化的低音反射孔 • DynX DSP 具备四个应用预设 （三个交叉频率， 心形模式） • 可切换信号极性和可调线路延迟 （长达 32.8 英尺） • 2 × 组合输入 （插孔/XLR） ， 2 × XLR 输出 •...
- Seite 66 LC 显示屏 多功能图形 LC 显示屏， 用于显示主音量、 DSP 预置和主菜单 中通道 1 和通道 2 的输入电平。 “编辑” 菜单中会显示菜单项、 子菜单项和相应的编辑选项。 音量 / 按压唤醒菜单 在主菜单中， 可以通过转动旋转-按压编码器来调节主音量。 按压旋转-按压编码器即可访问 “编辑” 菜单。 通过旋转-按压 编码器可浏览 “编辑” 菜单， 调整系统设置， 并更改相应菜单项 中的值。 输入 1–2 带 XLR / 插孔组合插座的平衡通道 1 和 2 线路输入， 所连接 的立体声信号在内部汇总为单声道。...
- Seite 67 操作 注意： 将扬声器正确连接到电源并打开后， LD Systems 徽标就会短暂显示在显示屏上。 所有设置 （如预设置和延迟） 恢复到扬 声器关闭前的状态。 这个过程完成后， 扬声器将准备就绪， 通常需要一秒钟。 主菜单显示屏 在常规操作中， 主显示屏启用。 它可显示主音量设置， 启用的扬声器预设置， 通道 1 和通道 2 输入电平的峰值显示 （见图） 。 如果峰值显示显示输入信号过高， 请降低源设备的输出电平 （例如混频器） 。 音量控制 扬声器预设置 通道 1 的输入电平 （带峰 通道 2 的输入电平 （带峰 值显示）...
- Seite 68 系统设置 (SETTINGS) 按下旋转-按压编码器进入主菜单， 然后旋转编码器选择 “SETTINGS （ 设置） ” 菜单项 （深色背景） 。 再次按压编码器访问子 菜单， 然后旋转编码器选择所需的子菜单项。 按压编码器确认选择。 有关子菜单项及相关设置选项， 请参阅下表： 设置 （更改值或状态 = 转动编码器， 确认值或状态更改或请求信息 = 按压编码器） 返回主菜单 MAIN MENU （主菜单） 显示屏自动变暗 ON （开） 闲置约 20 秒后， 显示屏自动变暗。 LCD DIM （LCD 变暗） 显示屏自动变暗功能已关闭 （关）...
-
Seite 69: Cardioid Set-Up （心形设置
如图所示， 将两个低音炮放在一起， 将心形预设置的低音炮反向放置 （参见下图） 。 为主低音炮选择预设置 100 赫兹， 确保 两个低音炮的延迟时间、 极性和音量设置相同。 PRESET 100 Hz PRESET CARDIOID （预设置为 100 Hz） （预设置为心形） 扩散角度 什么是 LD SYSTEMS DYNX® DSP？ DSP 是数字信号处理的英文缩写。 DynX® 包括限制器、 均衡器 (EQ)、 压缩器和低通滤波器。 采 用数字信号处理可确保最佳的音频低音再现， 实现最大清晰度， 同时防止低音低音炮过载。 DYNX®DSP 究竟有什么作用？ 限制器功能可保护扬声器并防止过载引起的失真。 因为极端信号峰值会自动受到限制， 而不必降 低主音量， 所以低音炮允许系统在整体较高的声压下运行。 多频段均衡器可处理整个低音范围， 并优化低音炮的整体声音。... - Seite 70 布线/接线示例 PRESET SAT PRESET SAT （预设置为 SAT） （预设置为 SAT） INPUT __1 INPUT __1 1__ INPUT __2 THRU __1 THRU __ 2 PRESET 100 Hz （预设置为 100 Hz） PRESET SAT PRESET SAT （预设置为 SAT） （预设置为 SAT） INPUT __1 INPUT __1 THRU __1 THRU __1 INPUT __1 INPUT __1...
- Seite 71 可选配件 LDICOASUB15PC – ICOA SUB 15 A 防护罩 LDICOASUB18PC – ICOA SUB 18 A 防护罩 技术规格 商品号： LDICOASUB15A LDICOASUB18A 产品类型： PA 低音炮 类型： 现用 大型低音炮： 15" 18" 大型低音炮： 381 mm 457,2 mm 低音炮磁铁： 铁氧体 低音炮商标： 定制式 低音扬声器音圈： 3" 4" 低音扬声器音圈：...
- Seite 72 制造商声明 制造商质保与责任范围 我们当前适用的质保条款和责任范围请参见： https://cdn-shop.adamhall.com/media/pdf/MANUFACTU- RERS-DECLARATIONS_LD_SYSTEMS.pdf。 有关售后服务事宜请联系： Adam Hall GmbH， Adam-Hall-Str. 1 ， 61267 Neu Anspach / 电子邮件： Info@adamhall.com / +49 (0)6081 / 9419-0。 废弃处理本产品的正确方法 （适用于欧盟国家以及其他采取垃圾分类的欧洲国家） 产品或其附属文件上的这一符号表示， 该设备在使用期结束 后不得与普通的生活垃圾一同丢弃， 避免在不受控制的废弃物处理过程中造成环境或人身损害。 请将本产品与其它 废弃物分开处理， 使其得到回收， 促进可持续性经济循环。 作为个人， 您可通过出售该产品的经销商或通过相应的当地政 府机构获取环保处理废弃物的相关信息。 作为商业用户， 请联系您的供货商， 必要时请查看协议中规定的设备废弃处理条 件。 本产品不得与其它商用垃圾一同丢弃。 注意：...
- Seite 73 繁體中文 首先祝賀您做出正確的選擇 ！ 本設備依照最高品質標準開發製造 ， 確保長期工作而無故障 。 LD 系統充分體現出我們作為高品質音頻產品製造商所具備 之聲譽和長期的經驗 。 請仔細閱讀本操作說明書 ， 讓您儘快掌控您新的 LD 系統之使用 。 有關 LD 系統之更多資訊 ， 請存取我們網站 ： WWW.LD-SYSTEMS.COM 安全注意事項 1.請仔細閱讀本手冊 。 2.請將所有資訊和說明書妥善存放在安全之處 。 3.請依照按照說明進行操作 。 4.請注意所有警告事項 。 請勿從設備中去除任何安全說明或其他資料 。 5.僅應依照設計用途使用本產品 。 6.僅使用穩固 、 合適之三腳架 （固定式安裝時） 。 確保牆壁式支架正確安裝並固定 。 確認設備牢固安裝 ， 不會掉落 。 7.在安裝期間應遵照您所在國家地區之安全法律規章...
- Seite 74 警告 ！ 本設備僅適合用於海拔高度不超過 2000 公尺之處 。 警告 ！ 本設備不適合用於熱帶氣候 。 注意 ： 本設備為高音量音訊產品 ！ 本設備用於專業用途 。 將本設備用於商業用途時 ， 務必遵守您所在國家和地區相關事故防範法律法規 。 作為製造商 ， Adam Hall 有義務明確告知使用者可能面臨的健康損害風險 。 高音量及持續收聽可能會損傷聽力 ： 使用本產品過程中 ， 會產生很 高的聲壓 ， 可能對藝術表演者 、 員工 、 觀眾之聽力產生不可逆的損傷 。 避免長時間暴露於 90 分貝以上的高音量電平環境 。...
- Seite 75 摘要資訊 LDICOASUB15A • 可作為強大低音的 15 吋超低音喇叭 ， 頻率可達 36 赫茲 （Hz） • 最高聲壓級 （SPL） 為 118 分貝 （dB） 、 尖峰功率為 2400 瓦特 （Watt） ， 歸功於高效的數位 D 類功率放大器 • 最佳化的低音回復孔 • 包含四種應用預設 （三種交越頻率 、 心形模式） 的 DynX 數位訊號處理 （DSP） • 可切換的訊號極性 ， 以及最長可達 32.8 英尺的可調整線路延遲 • 2 × 並聯輸入 （插口／XLR） 、 2 × XLR 輸出 • 結實的 0.71 吋膠合板外殼 ， 具有堅固耐用的前散熱格柵 • 四個橡膠塗層的鋁材質把手 ， 方便搬運 • 四個凹槽...
- Seite 76 液晶顯示器 多功能繪圖型液晶顯示器 ， 可顯示主音量 、 數位訊號處理 （DSP） 預設 ， 以及主功能表聲道 1 和 2 的輸入大小 。 功能表 項目 、 子功能表項目和對應的編輯選項 ， 顯示於編輯功能表 。 音量／按下以叫出功能表 在主功能表中 ， 轉動旋轉—按壓式編碼器可調整主音量 。 按下 旋轉—按壓式編碼器可存取編輯功能表 。 使用旋轉—按壓式 編碼器 ， 可瀏覽編輯功能表 、 調整系統設定 ， 以及變更各功能 表項目的數值 。 輸入 1–2 平衡的聲道 1 和 2 線路輸入 ， 具有 XLR／插口並聯插座 ， 已連 線的立體聲訊號在內部被匯集為單聲道...
- Seite 77 操作 備註： 一旦喇叭正確連接至電源並開啟 ， LD 系統標誌將短暫出現在顯示器上 。 所有設定 （如預設和延遲） 將恢復為關閉喇叭之 前的狀態 。 喇叭在完成此過程之後即可使用 ， 這通常只需一秒鐘 。 主功能表顯示器 主顯示器在正常操作時啟動 。 它顯示主音量設定 、 已啟用的喇叭預設 ， 以及具有峰值顯示器的聲道 1 和 2 之輸入大小 （如 圖） 。 如果峰值顯示器顯示輸入訊號太高 ， 降低來源裝置的輸出等級 （如混音器） 音量控制 喇叭預設 具有峰值顯示器聲道 1 的 具有峰值顯示器聲道 2 的 輸入大小 輸入大小 等級 峰值 音量 在主功能表中 ， 將旋轉—按壓式編碼器 （功能表的音量／按壓） 從 -60 轉動至 +10 分貝 （dB） ， 可直接調整音量 。 旋轉編碼 器時...
- Seite 78 系統設定 （SETTINGS） 按下旋轉—按壓式編碼器可存取主功能表 ， 接著轉動編碼器可選取功能表SETTINGS項目 （深色背景） 。 再次按下編碼器 可存取子功能表 ， 接著轉動編碼器可選取想要的子功能表項目 。 按下編碼器以確認選項 。 關於子功能表項目和相關設定選項 ， 請參考以下表格 ： 設定 （變更數值或狀態 = 轉動編碼器 ， 確認數值或狀態變更或要求資訊 = 按下編碼器） 返回主功能表 MAIN MENU LCD DIM 顯示器自動變暗 顯示器在閒置約 20 秒後變暗 關閉顯示器自動變暗 BRIGHT- 設定顯示器亮度 （0–100%） NESS CONTRAST 設定顯示器對比 （0–100%） 顯示型號和軟體版本 INFO FACTORY 重設為原廠預設值...
-
Seite 79: Cardioid設定
CARDIOID設定 喇叭心形預設為複雜的數位訊號處理 （DSP） 程式設計 ， 這讓腎形輻射方向圖 （心形聲音輻射） 能夠被相同型號的兩個 LD ICOA 重低音喇叭組合完成 。 相較於傳統的重低音喇叭設定 ， 此設定提供下列優點 ： • 反向衰減量高達 20 分貝 （dB） • 在聆聽區可獲得更精準的低音重現 • 防止來自後牆不想要的反射 • 降低室內的擴散音 • 消除舞台上惱人的低音頻率 • 讓舞台聲音加強 （監控） 有差異化的聲圖案 • 降低因舞台麥克風所產生的噪聲 如圖所示 ， 將兩個重低音喇叭彼此並排放置 ， 將具有心形預設的重低音喇叭向後 （如下圖） 。 為向前的主重低音喇叭選取 100 赫茲 （Hz） 預設 ， 並確認兩個重低音喇叭的延遲時間 、 極性和音量設定相同 。 PRESET PRESET 100 Hz... -
Seite 80: 鋪設纜線／配線範例
鋪設纜線／配線範例 PRESET SAT PRESET SAT INPUT __1 INPUT __1 1__ INPUT __2 THRU __1 THRU __ 2 PRESET 100 Hz PRESET SAT PRESET SAT INPUT __1 INPUT __1 THRU __1 THRU __1 INPUT __1 INPUT __1 PRESET 100 Hz PRESET 100 Hz... - Seite 81 選擇性配件 LDICOASUB15PC——ICOA SUB 15 A 防護罩 LDICOASUB18PC——ICOA SUB 18 A 防護罩 技術規格書 貨號 ： LDICOASUB15A LDICOASUB18A 產品類型 ： 廣播 （PA） 重低音喇叭 類型 ： 使用中 大型低音喇叭 ： 15 吋 18 吋 大型低音喇叭 ： 381 mm 457,2 mm 低音喇叭磁鐵 ： 鐵氧磁體 低音喇叭品牌 ： 客製 低音喇叭音圈 ： 3 吋 4 吋 低音喇叭音圈 ： 76,5 mm 100 mm 放大器 ： D 類...
- Seite 82 製造商聲明 產品保固和責任限制 我們目前的保護條件和責任限制 ， 請查閱 ： https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DEC- LARATIONS_LD_SYSTEMS.pdf 。 在服務情況下 ， 請聯絡 ： Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / 電郵 ： info@adamhall.com / +49 (0) 6081 / 9419-0 。 本產品的之正確處置 （適用於歐盟和其他歐洲國家的垃圾分類系統） 產品或相關文件上之此標誌表示此裝置不得在產品壽命結束時與一 般生活垃圾一同處置 ， 應避免由於不受控制的廢棄物造成環境破壞或人身傷害 。 請將此產品獨立於其他垃圾加以處 置 ， 並重新利用 ， 促進可持續之經濟發展 。 作為私人客戶 ， 您在購買產品之零售商處 ， 或者透過所在地區地方當局 ， 可獲取 有關保護環境的處置方案之資訊 。 作為商業使用者 ， 請聯絡您的供應商 ， 並檢查合約協定的裝置處置條件 。 此產品不得與 其他商業垃圾一起處置...
- Seite 84 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 01...
