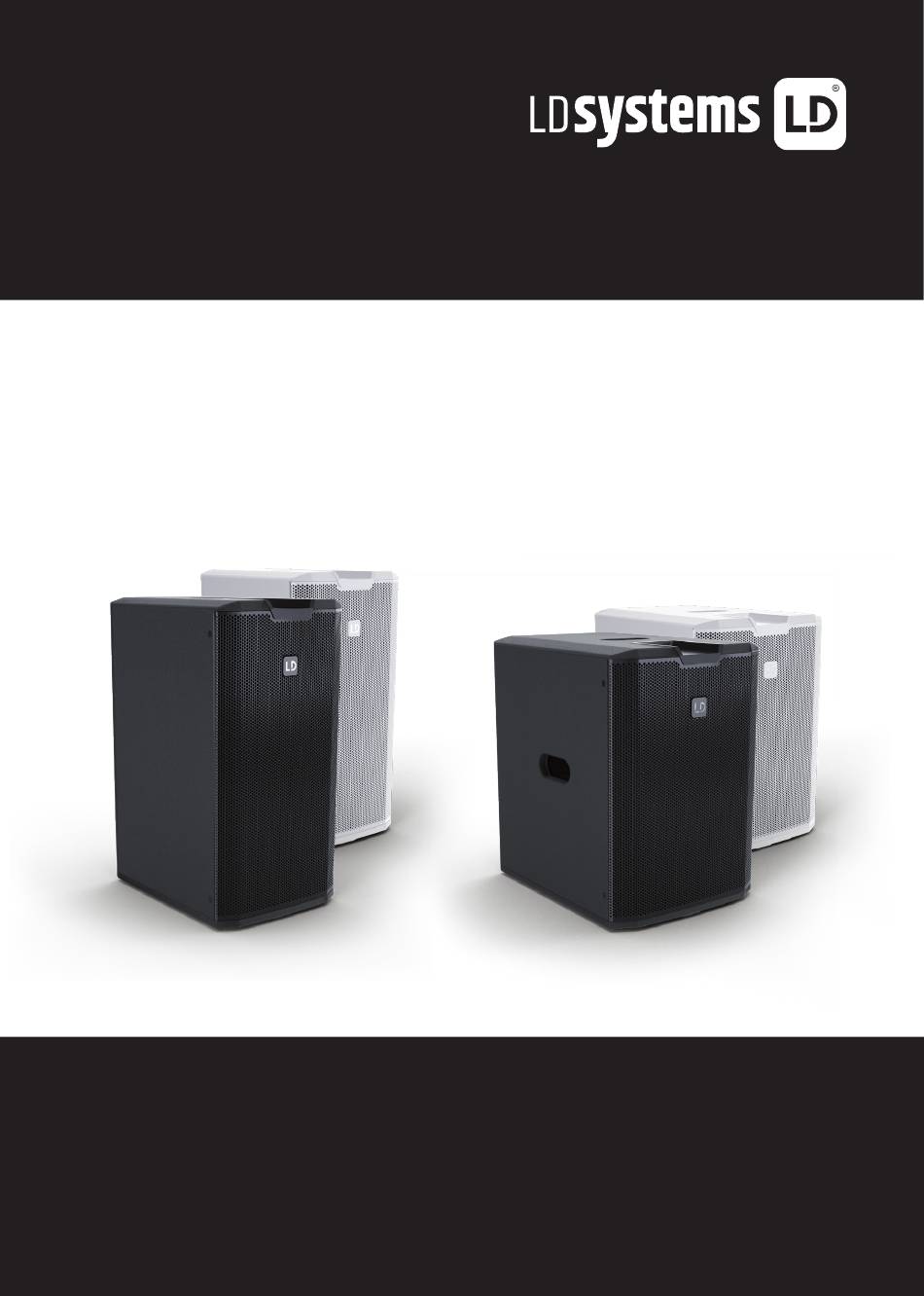

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO MAUI® G3 SUB POWERED SUBWOOFER FOR MAUI G3 SERIES LDM11G3SUB(W) / LDM28G3SUB(W)
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL INFORMATION ON THIS USER MANUAL INFORMACIÓN SOBRE ESTAS INSTRUCCIONES DE USO 53 INTENDED USE USO CONFORME A LA NORMATIVA EXPLANATIONS OF TERMS AND SYMBOLS EXPLICACIONES DE TÉRMINOS Y SíMBOLOS SAFETY INSTRUCTIONS INSTRUCCIONES DE SEGURIDAD PACKAGING CONTENT... -
Seite 19: Deutsch
SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 20: Sicherheitshinweise
Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können. Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen. Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken. Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden. - Seite 21 ACHTUNG: 1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen aus- gesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat. 2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen.
- Seite 22 VORSICHT: 1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen. 2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionen führen. ACHTUNG: 1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärme- speichern, Öfen oder sonstigen Wärmequellen.
- Seite 23 SIGNALÜBERTRAGUNG PER FUNK (z.B. W-DMX oder Audio-Funksysteme, Bluetooth): Die Qualität und Leistungsfähigkeit kabelloser Signalübertragungen ist generell abhängig von den Umgebungsbedingungen. Einfluss auf die Reichweite und Signalstabilität haben z.B.: • Abschirmung (z.B. Mauerwerk, Metallbauten, Wasser) • Hohes Funkaufkommen (z.B. starke W-LAN Netze) •...
-
Seite 24: Lieferumfang
LIEFERUMFANG Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Ver- triebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist. Im Lieferumfang des Produkts MAUI 11 G3 SUB sind enthalten: •... -
Seite 25: Eigenschaften
EIGENSCHAFTEN MAUI 11 G3 SUB (W) • Aktiver 2 x 8“ Subwoofer mit strömungsoptimierten Bass-Reflex-Ports • Tiefe Bässe bis 39 Hz durch 2 x 8“ Custom Design Woofer • Preset für die Cardioid-Subwoofer-Konfiguration • Verzerrungsfreier Klang bei maximaler Lautstärke dank DynX® DSP (Gen. 2) Technologie •... -
Seite 26: Montage Und Verkabelung
Dadurch können Personen schwer verletzt oder getötet werden. GEHÄUSEMATERIAL Die LD Systems MAUI 11 G3 und MAUI 28 G3 Säulensysteme bestehen jeweils aus drei Komponenten: Der Subwoofer mit integrierter Elektronik für alle Systemkomponenten. Das untere Säulenelement mit den Anschlüssen auf der Unter- und Oberseite (Lower Column – LC). -
Seite 27: Anschlussbeispiele
ANSCHLUSSBEISPIELE... -
Seite 28: Anschlüsse, Bedienelemente Und Anzeigen
ANSCHLÜSSE, BEDIENELEMENTE UND ANZEIGEN LD MAUI LINE PANEL V5 26.07.22 Die Anschlussfelder der Säulensysteme MAUI 11 G3 und MAUI 28 G3 sind identisch und befinden sich auf der Rückseite der Subwoofer. - Seite 29 POWER INPUT IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Achten Sie auf den Aufdruck auf dem Gehäuse. Sollte die Sicherung wiederholt aus- lösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
- Seite 30 STATUS ANZEIGE PROTECT: Die PROTECT-Anzeige leuchtet permanent, falls das System überlastet wird bzw. überhitzt. Die integrierten Verstärker werden dabei automatisch stummgeschaltet. Nach Erreichen normaler Betriebsbedingungen wechselt das Gerät nach einigen Minuten wieder in den normalen Betriebs- modus und die PROTECT-Anzeige erlischt. LIMIT: Leuchtet auf, wenn das Lautsprechersystem im oberen Grenzbereich betrieben wird.
-
Seite 31: Pflege, Wartung Und Reparatur
PFLEGE, WARTUNG UND REPARATUR Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungs- intensität und -umgebung. Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. -
Seite 32: Optionales Zubehör
OPTIONALES ZUBEHÖR MAUI 11 G3 (W) • Rollenbrett für MAUI 11 G3 (W) Artikelnummer LDM11G3CB • Gepolsterte Transporttasche für MAUI 11 G3 (W) Säulenlautsprecher Artikelnummer LDM11G3SATBAG • Gepolsterte Schutzhülle für MAUI 11 G3 (W) Subwoofer Artikelnummer LDM11G3SUBPC MAUI 28 G3 (W) •... - Seite 33 Artikelbezeichnung LDM11G3SUB(W) LDM28G3SUB(W) Gehäuseoberfläche Polyurea Polyurea Abmessungen Subwoofer 305 x 607 x 403 mm 370 x 527 x 472 mm (B x H x T) Gewicht Subwoofer 20,5 kg 22,8 kg Verstärkermodul (im Subwoofer integriert) Verstärker Class D Class D Systemleistung (RMS) 730 W 1030 W...
-
Seite 34: Entsorgung
ENTSORGUNG Verpackung: 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zuge- führt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land. Gerät: 1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. -
Seite 35: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Servicefall wenden Sie sich an Ihren Vertriebspartner. IC-WARNUNG Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die mit Innovation, Wissenschaft und Wirtschaftsentwicklung Kanadas lizenzbefreite RSS(s). - Seite 104 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com Adam Hall Ltd | The Seedbed Business Centre | SS3 9QY Essex | UK REV: 01...
