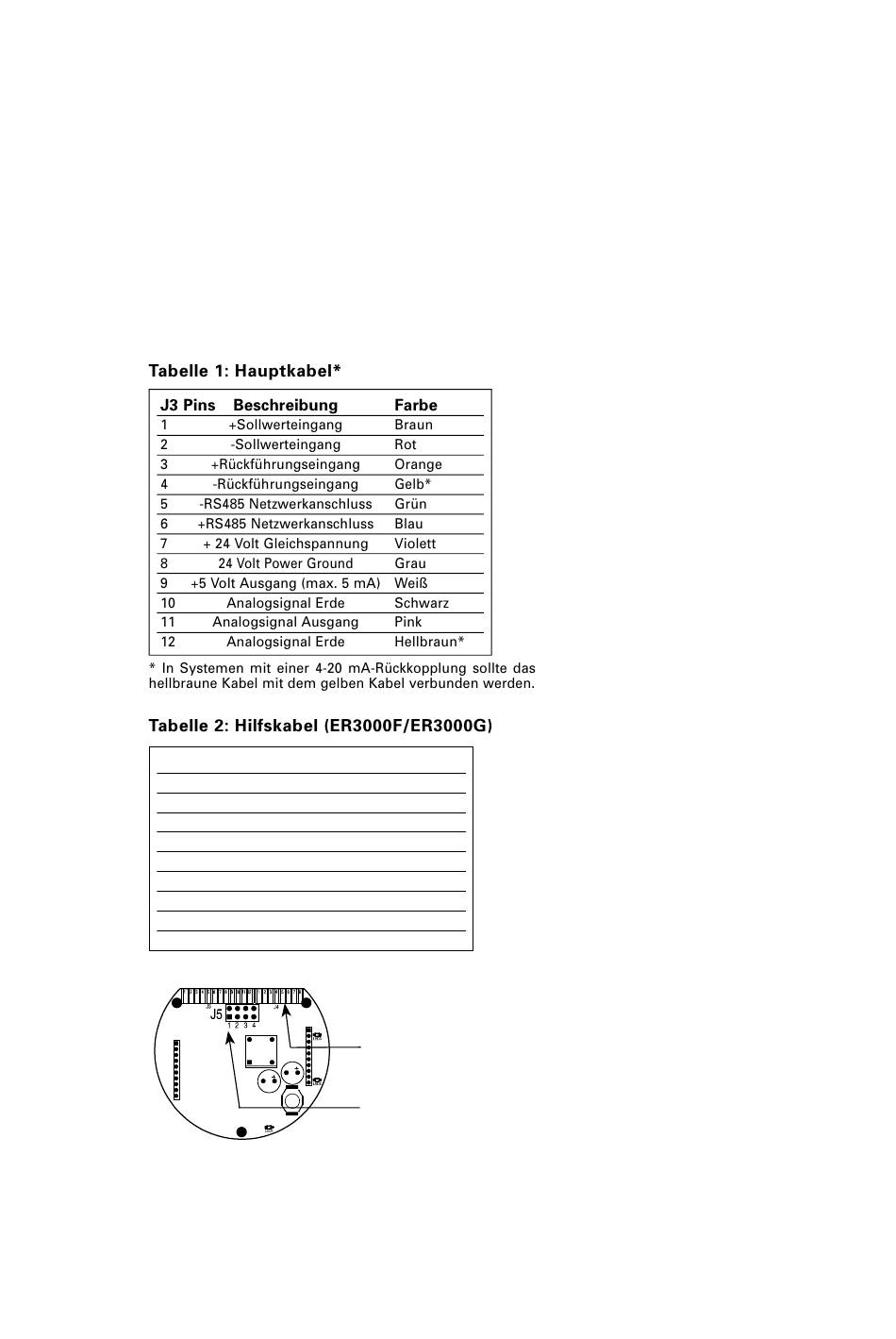

ER3000 Schaltplan
In den folgenden Tabellen wird der komplette Schaltplan für die ER3000-
Leitungen angegeben, die an die Anschlussleisten J3 und J4 angeschlossen
werden. Bitte richten Sie sich nach diesen Tabellen, damit eine korrekte
Verdrahtung der externen Geräte gewährleistet ist.
Hinweis: Die Zeichen (+) und (-) beziehen sich auf die Differentialeingänge.
Beide müssen angeschlossen werden, damit das System korrekt funktioniert.
J4-Pin
Beschreibung
1
+Hilfseingang 1
2
-Hilfseingang 1
3
+Hilfseingang 2
4
-Hilfseingang 2
5
Analogsignal Erde
6
Analogausgang Erde
7
Digitalausgang 1
8
Digitalausgang 2
Farbe
Braun
Rot
Orange
Gelb
Grün
Schwarz
Blau
Weiß
Abbildung 1: Oberes Board
J3 & J4
Klemmleisten
J5 Jumper
9
