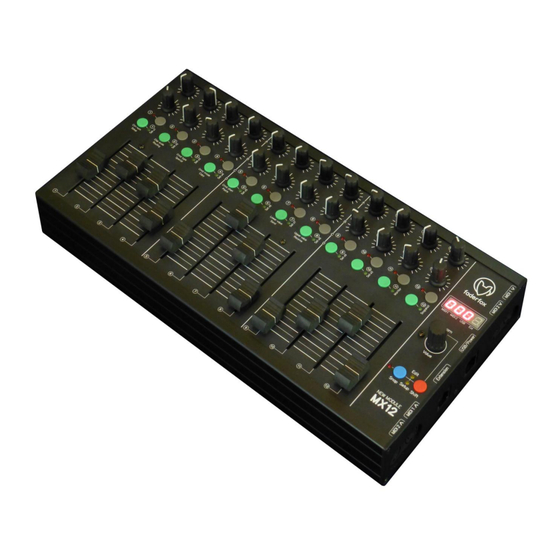

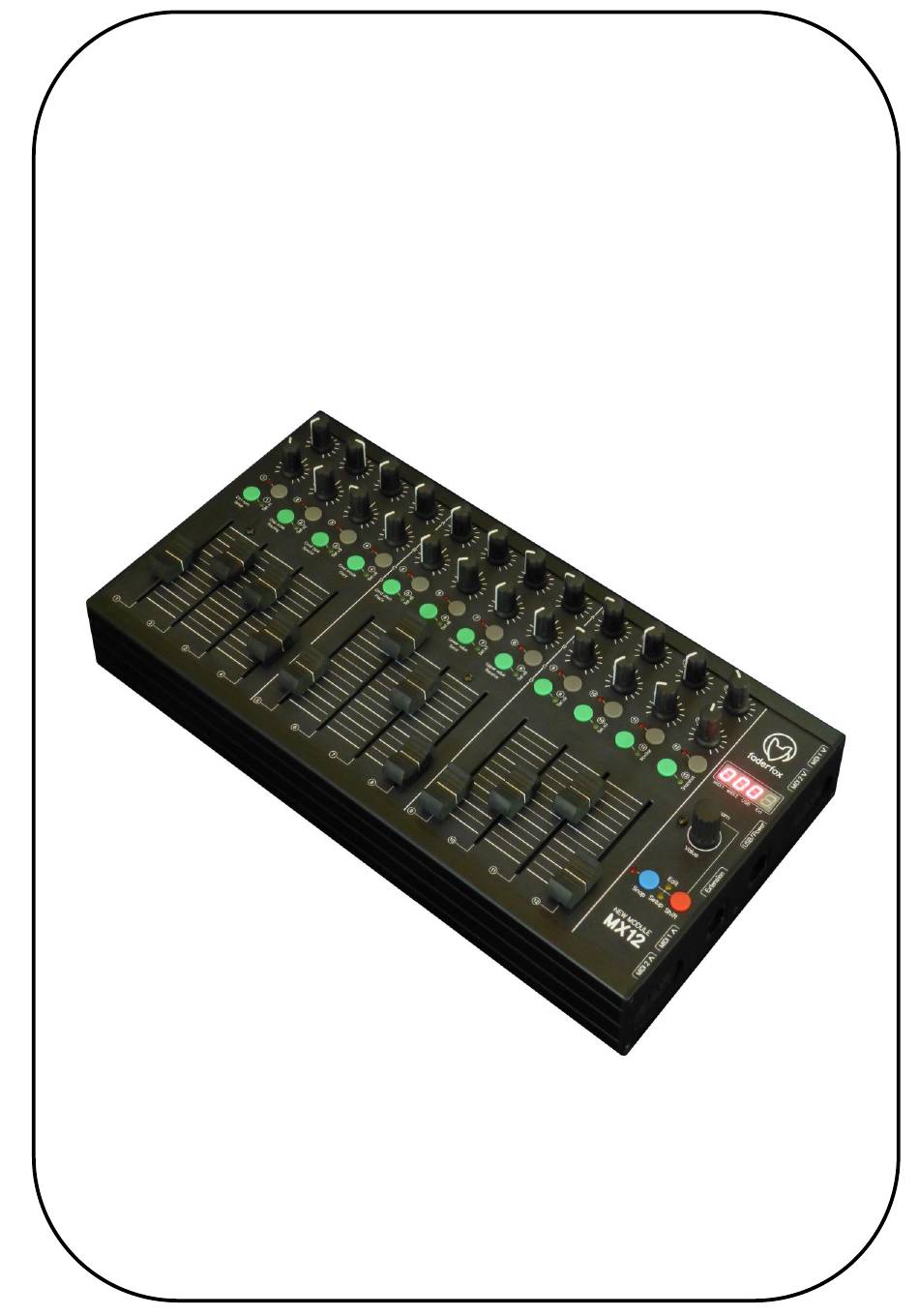

- Seite 1 Faderfox NEW MODULE MX12 Bedienungsanleitung...
- Seite 2 Garantiebestimmung und Produkthaftung Der Hersteller leistet Garantie für alle nachweisbaren Material- und Fertigungsfehler für eine Dauer von 24 Monaten ab Verkauf an den Endverbraucher. Nicht vom Garantieanspruch erfasst sind Defekte an Verschleißteilen, welche auf normalen Verschleiß zurückzuführen sind. Verschleißteile sind insbesondere Fader (Schieberegler), Potentiometer, Encoder, Taster, Schalter und Touchpads.
- Seite 3 Einführung Vielen Dank für den Kauf eines Faderfox-Controlers. Der MX12 ist das erste Mitglied der neuen Controller-Serie NEW MODULE. Die Geräte sind designed für den Live-Einsatz auf der Bühne sowie im Studio. Alle Faderfox-Controller werden professionell und in kleinen Serien in Deutschland hergestellt, wodurch eine hohe Qualität garantiert wird.
- Seite 4 Leistungsmerkmale Universal-Controller für Midi-steuerbare Hard- und Software USB-Interface mit Bus powering class compliant / keine Treiber notwendig (Verbrauch 110mA) 2 MIDI-In- und -Outports mit Routing und Merge-Funktionen Extension-Port zur Verbindung mit einem zweiten NEW MODULE Gerät 12 Fader (60mm) und 24 Potis mit gummierten Knöpfen und Standard-Midi-Auflösung von 7 bit 1 Push-Encoder mit Rastungen (30 Pulse) und hochauflösendem 14bit-Mode 24 Tasten mit LEDs für geschaltete Parameter 4-Digit-Display zeigt Control-Werte und Programmierdaten...
- Seite 5 Anschlüsse Das Gerät hat vier Ports mit jeweils einem Ein- und Ausgang: - USB - MIDI 1 - MIDI 2 - EXTENSION Alle Controller-Daten werden über die vier Ausgabe-Ports gleichzeitig gesendet. Interne Verbindungen zwischen den Ports werden durch die Routing-Funktionen ermöglicht. (siehe Kapitel Setup / Routing). Im Falle eines Routings werden die Daten zu den Controller-Daten dazugemischt.
- Seite 7 Controller mode Der Controller-Mode ist die Grundbetriebsart des MX12. Darin werden die Fader, Potis, Encoder und Tasten zur Steuerung von beliebigen Parametern in Deiner Soft- bzw. Hardware über Standard-Midibefehle wie CC (Control-Change) und Noten benutzt. Durch Drehen und Drücken des Encoders können verschiedene Befehle gesendet werden. Der numerische Wert kann jederzeit im Display kontrolliert werden.
- Seite 8 Edit mode Der Edit-Mode erlaubt die Programmierung der einzelnen Controls (Fader, Potis, Encoder und Tasten) Gestartet und verlassen wird der Edit-Mode durch Drücken der blauen Taste, während gleichzeitig die rote Shift-Taste gehalten wird. Der aktive Edit-Mode wird durch die blinkende gelbe Edit-LED angezeigt. Alle Daten werden beim Verlassen des Edit-Modes automatisch im aktuellen Setup gespeichert.
- Seite 9 Command type (Taste 3) Fader- / Poti-Typen: notE Noten-Befehl (note on für oberen / rechten Bereich, note off für unteren / linken Bereich) Control-Change-Befehl im absoluten Mode (Werte 0 - 127) meistgenutzter Standardmode Program-Change-Befehl (Werte 0 - 127) Pbnd Pitchbend-Befehl 14 bit (Werte 0 - 16383) Auflösung 7 bit ! AFtt Aftertouch-Befehl (channel pressure) 7 bit (Werte 0 - 127) Encoder-Typen:...
- Seite 10 Command channel (Taste 5) Ch01 ..Auswahl des Midikanals 1 bis 16 Command number (Taste 6) n000 Auswahl der Controller- oder Notennummer 0 bis 127 0 bis 31 (MSB) for high resolution mode (32 bis 63 für LSB folgen automatisch) Lower / upper value (Tasten 7 / 8) L000 Auswahl des unteren Wertes (0 to 127) für alle Command-Typen außer Relative-Modes...
- Seite 11 Setup mode Der Setup-Mode erlaubt die Auswahl von Setups und Routings. Desweiteren kannst du komplette Setups, sowie Teile davon füllen, kopieren, Setups rücksetzen (factory reset) und Setups als Sysex-Daten senden und empfangen (backup/restore). Gestartet und verlassen wird der Setup-Mode durch Drücken der blauen Taste während gleichzeitig die rote Shift-Taste gehalten wird. Der aktive Setup-Mode wird durch Blinken der gelben Setup-LED angezeigt.
- Seite 12 Midikanal aller Potis/Tasten spaltenweise in aufsteigender Reihenfolge (12 track mode) (Spalte 1= Kanalnummer, Spalte 2 = Kanalnummer + 1, Spalte 3 = Kanalnummer + 2,…) Midikanal aller Potis/Tasten spaltenweise in aufsteigender Reihenfolge (6 track mode) (Spalte 1/2 = Kanalnummer, Spalte 3/4 = Kanalnummer + 1,…) ...
- Seite 13 Learn mode Der Learn-Mode erlaubt Control-Zuweisungen durch eingehende Midi-Befehle. Das ist sehr bequem da du keine Control-Eigenschaften programmieren musst. Zum Aktivieren / Deaktivieren halte die sote Shift-Taste und drücke den Encoder. Die rote LED über dem Encoder zeigt den aktiven Learn-Mode an. Wähle ein Control zum Anlernen aus, indem du den Encoder gedrückt hälst und und das entsprechende Control nach oben / links bewegst bzw.
- Seite 14 Werkseinstellungen Einstellungen in den Setups 01 bis 20 und 23 bis 29: Die Controls haben eindeutige CC-Nummern sowie alle den gleichen Midikanal. - Potis - Zeile A: CC001…CC012 - Zeile B: CC013…CC024 - Tasten - Zeile C (grau): CC037…CC048 (toggle mode) - Zeile D (grün): CC049…CC060 (toggle mode) - Fader - CC025…CC036...
- Seite 15 - Fader - CC007 volume - Encoder - Encoder: CC025 reverb decay / channel 13 - Encoder push button: note123 (momentary mode) / Midikanal 14 - Midikanäle für Fader, Potis und graue / grüne Tasten: - Spalte 1 : Midikanal 01 track 1 - Spalte 2 : Midikanal 02 track 2...
- Seite 16 Einstellungen im Setup 30 (ABLETON LIVE): Zugewiesen auf verschiedene Parameter der LIVE-Tracks 1 bis 12. - Potis - Poti 1 bis 8 Zeile A: CC000…CC007 send 1 - Poti 1 bis 8 Zeile B: CC008…CC015 send 2 - Poti 9 bis 12 Zeile A: CC000…CC004 send 1 - Poti 9 bis 12 Zeile B: CC008…CC011 send 2 - Tasten - Tasten 1 bis 8 Zeile C (grau): note096…...
- Seite 20 Bedienungsanleitung MX12 version 4 Mathias Fuchß Software-Entwicklung Op’n Idenkamp 13a 22397 Hamburg Germany info@faderfox.de www.faderfox.de...
