Vorbereitungen in Traktor DJ-Studio ..................10 Arbeiten mit Traktor DJ-Studio ....................11 Arbeiten mit Live ........................13 DJ2 muß für den Betrieb mit Live auf Setup 2 eingestellt werden (im Systemmode).... 14 Erweiterungen .......................... 14 Controller-Nummern........................ 16 Fehlerbehebung ........................17...
Netzteilstecker gezogen werden. Bei Defekten nach Fremdeingriff ist jede Garantieleistung ausgeschlossen. Zur Säuberung sollte nur ein trockenes, weiches Tuch oder ein Pinsel benutzt werden. Bitte verwendet keine Reinigungsmittel oder Wasser. Damit vermeidet ihr etwaige Schäden am Gerät. Seite 2 micromodul DJ2 Bedienungsanleitung...
Traktor DJ-Studio ab Version 2.1 ohne langwieriges Anlernen der Controller-Nummern loslegen. Aber auch mit anderen Programmen kann man DJ2 sehr sinnvoll einsetzen. So haben wir z.B. für Live von Ableton eine Anpassung auf unserer CD, welche nicht weniger Spaß macht.

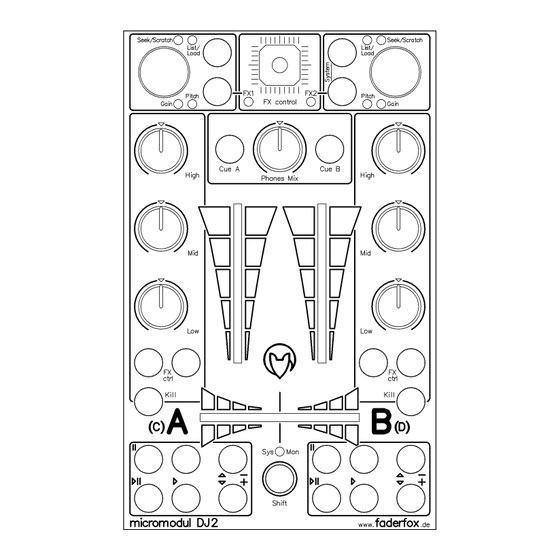

Silberne Aluminium-Frontplatte mit Beschriftung in Eloxalschicht (kein Abrieb) 11 LED’s für diverse Anzeigen Hochwertige Fader, Potis und Encoder von ALPS Erweiterbar durch weitere micromodul-Controller (einfache Kaskadierung über Midi-Verbindung) Kompatibel zur 1’er-Serie durch identische cc/note-Nummern wie DJ1 Seite 4 micromodul DJ2 Bedienungsanleitung...
Track in Deck A läuft. Läuft er nun synchron könnt ihr mit dem Mix beginnen Linefader B hoch und den Crossfader mit der Geschwindigkeit nach Wunsch Richtung Mitte schieben...und ab geht’s... Andere Reihenfolgen gehen natürlich auch, je nachdem wie ihr am liebsten mixt. Seite 5 micromodul DJ2 Bedienungsanleitung...
Pitchbend-Tasten beschleunigen (+) oder abbremsen (-) um sie wieder anzugleichen. Dazu nur relativ kurz auf die jeweilige Taste drücken. Ein Effekt gefällig ? Mit dem DJ2 ist das kein Problem. Bei Traktor-Versionen unter 3.0 solltet ihr aber vorher noch eine Einstellung im Systemmode vornehmen, damit der Joystick auch die richtigen Parameter steuert.
Die Batterien halten je nach Qualität und Typ ca. 80 Betriebsstunden. Weiterhin existiert eine Batterie-Kontroll-Anzeige (gelbe Sys/Mon-LED), welche durch Blinken einen notwendigen Batteriewechsel anzeigt. DJ2 kann aber alternativ auch mit einem externen Netzteil versorgt werden. Dieses muss eine Gleichspannung (stabilisiert oder unstabilisiert) von 4,5-6 Volt bei mindestens 50 mA abgeben.
M-Audio MidiSport Uno, Edirol UM-1EX, ESI RoMI/O Welche Software kann gesteuert werden DJ2 ist in erster Linie für die Software Traktor DJ-Studio ab Version 2.1 (von Native Instruments) entwickelt worden. Wir sind der Meinung damit eines der führenden DJ- Programme am Markt zu unterstützen. Mehrere Dateien mit den passenden Controller- Settings sind auf der beiliegenden CD.
Transport-Keys Die 12 Transporttasten können auf zwei unterschiedliche Noten/CC-Nummern eingestellt werden. Dies ist nützlich um bei gleichzeitiger Nutzung von DJ2 und DX2 zur Steuerung der selben Decks die Transporttasten im DJ2 für andere Tastenfunktionen zur Verfügung zu haben. Diese Tasten auf den selben Funktionen zu haben wäre schließlich nicht sehr sinnvoll.
Durch diese zwei Setups ist es z.b. möglich mit zwei DJ2-Controller alle 4 Decks in Traktor 3.0 zu steuern. Dabei dient Setup 1 zur Steuerung von Deck A & B und Setup 2 wird für Deck C & D verwendet.
Grundsätzlich dient der DJ2 der Steuerung von zwei Decks, wobei über das Setup im Systemmode des DJ2 ausgewählt werden kann ob Deck A & B oder Deck C & D im Traktor 3.0 gesteuert werden sollen. In den Traktor-Versionen vor 3.0 gibt es natürlich nur Deck A &...
Deck in Traktor fokusiert ist. Die Umschaltung erfolgt bei gehaltener Shift-Taste mit Hilfe der unteren schwarzen Tasten in der Encoder-Sektion. In den Traktor Versionen vor 3.0 wird über den Joystick Filter-Amount (Y) und Filter-Cutoff (X) gesteuert. Seite 12 micromodul DJ2 Bedienungsanleitung...
Monitorpegel. Arbeiten mit Live Auch den Sequenzer Live von Ableton ab Version 4.1 kann man sehr schön mit dem DJ2 steuern. Natürlich gibt es auch dafür Dateien von uns mit den nötigen Voreinstellungen: - micromodul LV2-DJ2 V02 A6 Live41.als mit 6 Audio-Tracks, Send-Steuerung über DJ2 - micromodul LV2-DJ2 V02 A6 Live50.als mit 6 Audio-Tracks, Send-Steuerung über DJ2...
Erweiterungen Erweiterung mit DJ2 Gerade für Traktor ab Version 3.0 bietet sich die Erweiterung mit einem zweiten DJ2 an. Dadurch können dann alle 4 Decks gesteuert werden. Dabei wird im zweiten DJ2 einfach auf Setup 2 geschaltet um damit Deck C & D steuern zu können. (siehe ’Einstellungen im Systemmode’) Den zweiten Crossfader sowie das zweite Phones-Mix-Poti könnt ihr dann...
Seite 16
Bedienung erreicht. Ausserdem hat der DX2 zusätzliche Tasten für Loop-Steuerung und eine vollständige FX-Sektion mit 4 Potis und 4 Tasten, was den Joystick im DJ2 auch sehr gut ergänzt. Unter Traktor 3.0 können so aber auch alle 4 Decks gesteuert werden. Dabei wird im DX2 einfach auf Setup 2 geschaltet.
Sämtliche Polyphonic-Aftertouch-Daten auf Kanal 16 sind für Systemmeldungen innerhalb des micromodul-Systems reserviert und dürfen nicht von fremden Geräten am Midi-In anliegen, da es sonst Betriebsstörungen geben kann. Solche Daten werden nur von sehr wenigen und teuren Keyboards benutzt. Seite 16 micromodul DJ2 Bedienungsanleitung...
Wahrscheinlich ist der Midi-Port, an welchem der DJ2 angeschlossen ist, nicht aktiviert. Dies erfolgt im Setup-Fenster unter ’Midi-Interface’. Eventuell ist auch das falsche Setup im DJ2 eingestellt: Setup 1 für Deck A & B; Setup 2 für Deck C & D, Siehe Kapitel ’Einstellungen im Systemmode / Setup’...
Seite 19
Seite 18 micromodul DJ2 Bedienungsanleitung...
Seite 20
Version 02 Mathias Fuchß Software-Entwicklung Op’n Idenkamp 13a 22397 Hamburg Germany info@faderfox.de www.faderfox.de Seite 19 micromodul DJ2 Bedienungsanleitung...
