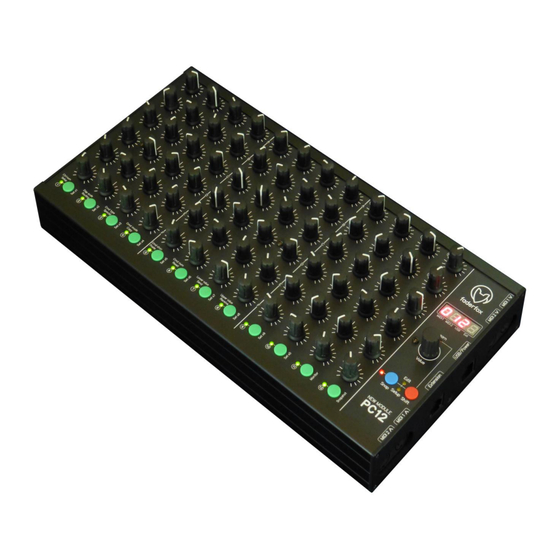

- Seite 1 Faderfox NEW MODULE PC12 Bedienungsanleitung...
- Seite 2 Garantiebestimmung und Produkthaftung Der Hersteller leistet Garantie für alle nachweisbaren Material- und Fertigungsfehler für eine Dauer von 24 Monaten ab Verkauf an den Endverbraucher. Nicht vom Garantieanspruch erfasst sind Defekte an Verschleißteilen, welche auf normalen Verschleiß zurückzuführen sind. Verschleißteile sind insbesondere Fader (Schieberegler), Potentiometer, Encoder, Taster, Schalter und Touchpads.
- Seite 3 Videosoftware. Dadurch sind keine zusätzlichen Konfigurationen am Gerät notwendig. Ein spezielles Control-Surface-Script für Ableton Live 8/9 mit allen notwendigen Mappings zur gleichzeitigen Steuerung von 12 Tracks liegt dem Gerät ebenfalls bei. Probier den PC12 aus und Du wirst mit Sicherheit einen treuen Begleiter für Deine Gigs finden...
- Seite 4 Leistungsmerkmale Universal-Controller für Midi-steuerbare Hard- und Software USB-Interface mit Bus powering class compliant / keine Treiber notwendig (Verbrauch 110mA) 2 MIDI-In- und -Outports mit Routing und Merge-Funktionen Extension-Port zur Verbindung mit einem zweiten NEW MODULE Gerät 72 Potis mit gummierten Knöpfen und Standard-Midi-Auflösung von 7 bit 1 Push-Encoder mit Rastungen (30 Pulse) und hochauflösendem 14bit-Mode 12 Tasten mit LEDs für geschaltete Parameter 4-Digit-Display zeigt Control-Werte und Programmierdaten...
- Seite 5 Anschlüsse Das Gerät hat vier Ports mit jeweils einem Ein- und Ausgang: - USB - MIDI 1 - MIDI 2 - EXTENSION Alle Controller-Daten werden über die vier Ausgabe-Ports gleichzeitig gesendet. Interne Verbindungen zwischen den Ports werden durch die Routing-Funktionen ermöglicht. (siehe Kapitel Setup / Routing). Im Falle eines Routings werden die Daten zu den Controller-Daten dazugemischt.
- Seite 7 Controller mode Der Controller-Mode ist die Grundbetriebsart des PC12. Darin werden die Potis, Encoder und Tasten zur Steuerung von beliebigen Parametern in Deiner Soft- bzw. Hardware über Standard-Midibefehle wie CC (Control-Change) und Noten benutzt. Durch Drehen und Drücken des Encoders können verschiedene Befehle gesendet werden. Der numerische Wert kann jederzeit im Display kontrolliert werden.
- Seite 8 Edit mode Der Edit-Mode erlaubt die Programmierung der einzelnen Controls (Potis, Encoder und Tasten) Gestartet und verlassen wird der Edit-Mode durch Drücken der blauen Taste, während gleichzeitig die rote Shift-Taste gehalten wird. Der aktive Edit-Mode wird durch die blinkende gelbe Edit-LED angezeigt. Alle Daten werden beim Verlassen des Edit-Modes automatisch im aktuellen Setup gespeichert.
- Seite 9 Command type (Taste 3) Poti-Typen: notE Noten-Befehl (note on für rechten Bereich, note off für linken Bereich) Control-Change-Befehl im absoluten Mode (Werte 0 - 127) meistgenutzter Standardmode Program-Change-Befehl (Werte 0 - 127) Pbnd Pitchbend-Befehl 14 bit (Werte 0 - 16383) Auflösung 7 bit ! AFtt Aftertouch-Befehl (channel pressure) 7 bit (Werte 0 - 127) Encoder-Typen:...
- Seite 10 Command channel (Taste 5) Ch01 ..Auswahl des Midikanals 1 bis 16 Command number (Taste 6) n000 Auswahl der Controller- oder Notennummer 0 bis 127 0 bis 31 (MSB) for high resolution mode (32 bis 63 für LSB folgen automatisch) Lower / upper value (Tasten 7 / 8) L000 Auswahl des unteren Wertes (0 to 127) für alle Command-Typen außer Relative-Modes...
- Seite 11 Setup mode Der Setup-Mode erlaubt die Auswahl von Setups und Routings. Desweiteren kannst du komplette Setups, sowie Teile davon füllen, kopieren, Setups rücksetzen (factory reset) und Setups als Sysex-Daten senden und empfangen (backup/restore). Gestartet und verlassen wird der Setup-Mode durch Drücken der blauen Taste während gleichzeitig die rote Shift-Taste gehalten wird. Der aktive Setup-Mode wird durch Blinken der gelben Setup-LED angezeigt.
- Seite 12 Chc1 Midikanal aller Potis/Tasten spaltenweise in aufsteigender Reihenfolge (12 track mode) (Spalte 1= Kanalnummer, Spalte 2 = Kanalnummer + 1, Spalte 3 = Kanalnummer + 2,…) Chc2 Midikanal aller Potis/Tasten spaltenweise in aufsteigender Reihenfolge (6 track mode) (Spalte 1/2 = Kanalnummer, Spalte 3/4 = Kanalnummer + 1,…) Chc3 Midikanal aller Potis/Tasten spaltenweise in aufsteigender Reihenfolge (4 track mode) (Spalte 1/2/3 = Kanalnummer, Spalte 5/6/7 = Kanalnummer + 1,…)
- Seite 13 Learn mode Der Learn-Mode erlaubt Control-Zuweisungen durch eingehende Midi-Befehle. Das ist sehr bequem da du keine Control-Eigenschaften programmieren musst. Zum Aktivieren / Deaktivieren halte die sote Shift-Taste und drücke den Encoder. Die rote LED über dem Encoder zeigt den aktiven Learn-Mode an. Wähle ein Control zum Anlernen aus, indem du den Encoder gedrückt hälst und und das entsprechende Control nach links drehst bzw.
- Seite 14 Werkseinstellungen Einstellungen in den Setups 01 bis 20 und 23 bis 29: Die Controls haben eindeutige CC-Nummern sowie alle den gleichen Midikanal. - Potis - Zeile A: CC001…CC012 - Zeile B: CC013…CC024 - Zeile C: CC025…CC036. - Zeile D: CC037…CC048 - Zeile E: CC049…CC060 - Zeile F: CC061…CC072 - Tasten...
- Seite 15 - Tasten - Zeile G (grün): CC094 (toggle mode) track mute [CC092 scene / alle Tasten auf Midikanal 01] - Encoder - Encoder: CC025 reverb decay / channel 13 [CC081 makeup gain / Midikanal 13] - Encoder push button: note123 (momentary mode) / Midikanal 14 - Midikanäle für Potis und grüne Tasten: - Spalte 1 : Midikanal 01 track 1...
- Seite 16 Bedienungsanleitung PC12 version 1 Mathias Fuchß Software-Entwicklung Op’n Idenkamp 13a 22397 Hamburg Germany info@faderfox.de www.faderfox.de...
