System Board Klemmen (Option) - Eurotherm 690+ Installations-Produkthandbuch

8-16
Technische Daten

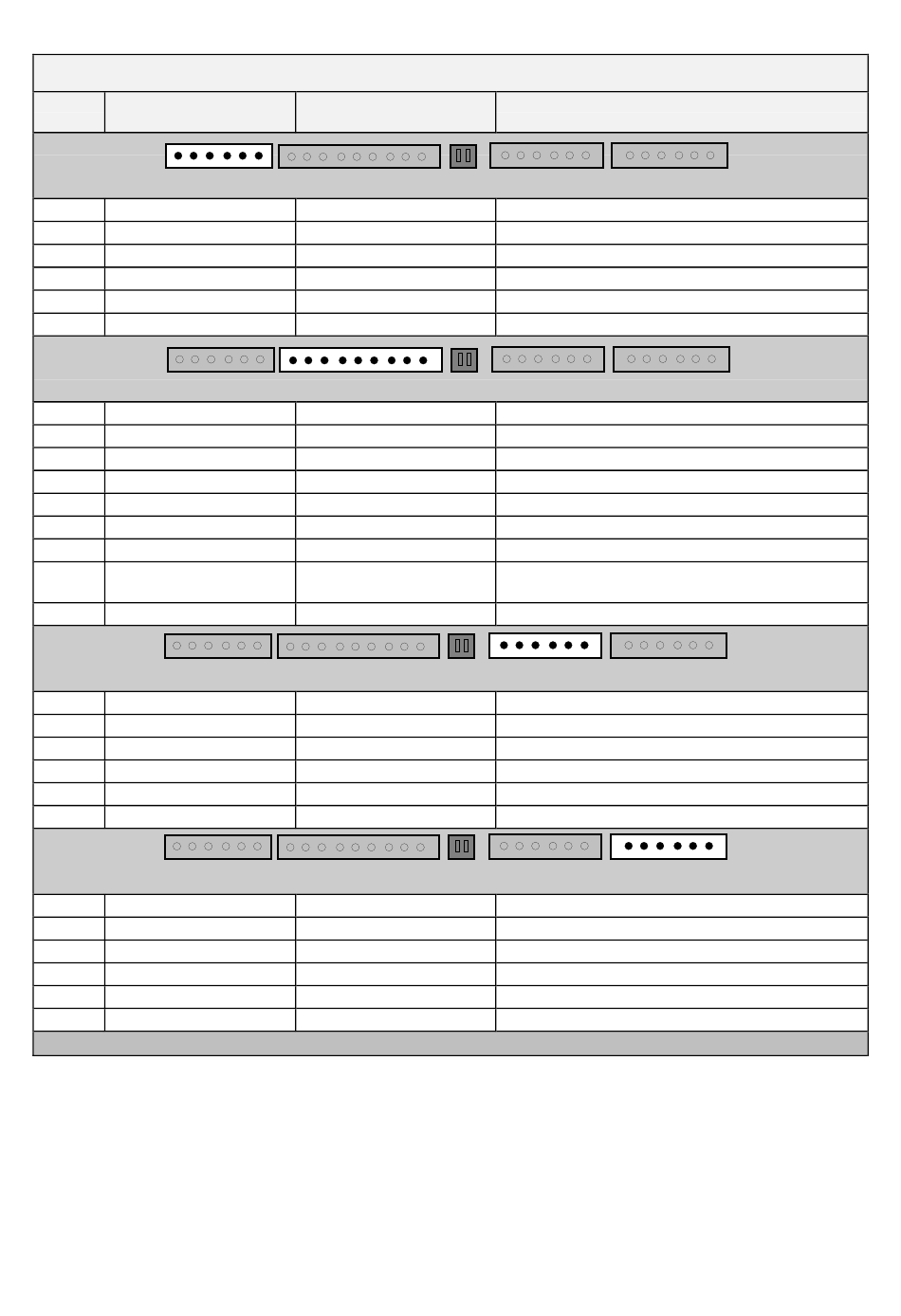

System Board Klemmen (Option)

Klemmen Name
Nr.
1 2 3 4 5 6
1 Extern 0V
2 DIGITAL E/A 1
3 DIGITAL E/A 2
4 DIGITAL E/A 3
5 DIGITAL E/A 4
6 DIGITAL E/A 5
1 Extern 24V EIN
2 Referenz Encoder A
3 Referenz Encoder /A
4 Referenz Encoder B
5 Referenz Encoder /B
6 Referenz Encoder Z
7 Referenz Encoder /Z
8 Drehgeber
Versorungsspannung (+)
9 Extern 0V
1 Slave Encoder A
2 Slave Encoder /A
3 Slave Encoder B
4 Slave Encoder /B
5 Slave Encoder Z
6 Slave Encoder /Z
1 Encoder Ausgang A
2 Encoder Ausgang /A
3 Encoder Ausgang B
4 Encoder Ausgang /B
5 Encoder Ausgang Z
6 Encoder Ausgang /Z
Bereich
1 2 3 4 5 6 7 8 9
24V DC (±10%) 1A
5V, 12V, 18V, 24V
Die Grenzfrequenz der Encoder E/As beträgt 250kHz
Beschreibung
(Standardfunktionen für Makro 1)
externe 0V Verbindung
Konfigurierbarer Digital Ein-/Ausgang
Konfigurierbarer Digital Ein-/Ausgang
Konfigurierbarer Digital Ein-/Ausgang
Konfigurierbarer Digital Ein-/Ausgang
Konfigurierbarer Digital Ein-/Ausgang
24V Fremdspannungsversorgung
Eingang
Eingang
Eingang
Eingang
Eingang
Eingang
Spannung über Dip-Schalter wählbar
(max. 500mA)
externe 0V Verbindung
1 2 3 4 5 6
Eingang
Eingang
Eingang
Eingang
Eingang
Eingang
1 2 3 4 5 6
Ausgang
Ausgang
Ausgang
Ausgang
Ausgang
Ausgang
690+ Frequenzrumrichter
