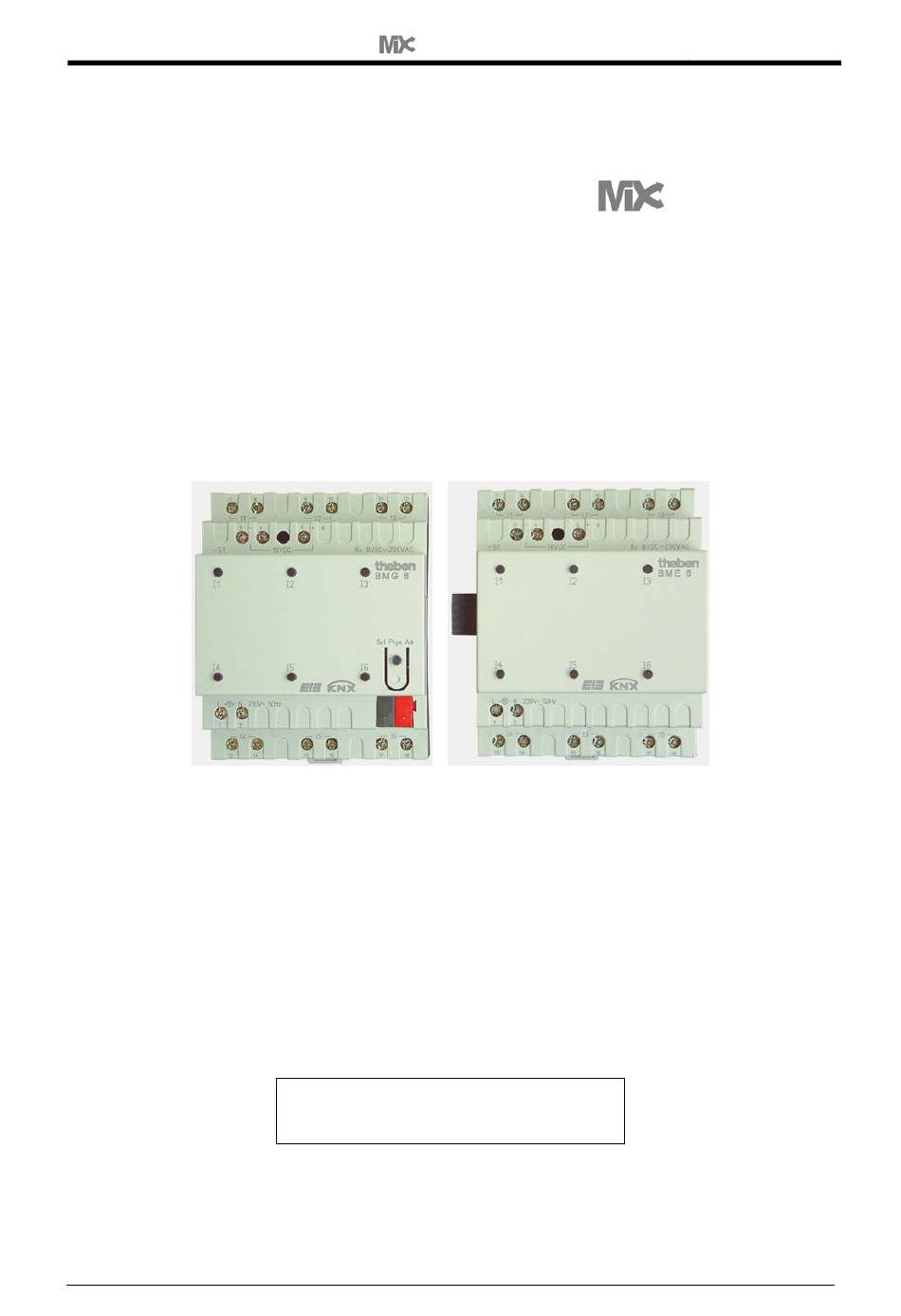

- Seite 1 Binäreingangsmodule der -Serie BMG6 – BME 6 Binäreingangsmodule der -Serie Grundmodul BMG 6 und Erweiterungsmodul BME 6 BMG 6 491 0 230 BME 6 491 0 231 Stand: Apr-06 (Änderungen vorbehalten) Seite 1 von 27...
-
Seite 2: Inhaltsverzeichnis
Binäreingangsmodule der -Serie BMG6 – BME 6 Inhaltsverzeichnis Funktionseigenschaften....................3 Bedienung........................4 Merkmale der Binäreingänge ................. 4 Technische Daten ......................5 Technische Daten BMG 6 und BME 6 ..............5 Das Applikationsprogramm „BMG 6 mit Eingängen, Schalten und Dimmen“ ... 6 Auswahl in der Produktdatenbank ................ -
Seite 3: Funktionseigenschaften
Binäreingangsmodule der -Serie BMG6 – BME 6 1 Funktionseigenschaften Serie ist eine beliebige Serie von Geräten bestehend aus Grundmodulen (z.B. RMG 4 S, DMG 2, BMG 6) und Erweiterungsmodulen (z.B. RME 4 S, DME 2, BME 6). An ein beliebiges Grundmodul dieser Serie können bis zu 2 beliebige Erweiterungsmodule dieser Serie angeschlossen werden. -
Seite 4: Bedienung
Binäreingangsmodule der -Serie BMG6 – BME 6 1.1 Bedienung Durch Anlegen einer Spannung wird der Eingang aktiviert und die Status-LED des Kanals leuchtet rot. Es können konventionelle Taster, Schalter oder beliebige Sensoren (Zeitschaltuhr, Alarmanlage usw. ) angeschlossen werden. 1.2 Merkmale der Binäreingänge •... -
Seite 5: Technische Daten
Binäreingangsmodule der -Serie BMG6 – BME 6 2 Technische Daten 2.1 Technische Daten BMG 6 und BME 6 Spannungsversorgung: bei BMG 6 Busspannung. Netzspannung* 230 V/ 50 Hz +/- 10 % Zulässige Betriebstemperatur: 0 °C ... + 50°C Leistungsaufnahme aus dem Netz*: Max. -
Seite 6: Das Applikationsprogramm „Bmg 6 Mit Eingängen, Schalten Und Dimmen
Dimmen“ 3.1 Auswahl in der Produktdatenbank Hersteller THEBEN AG Eingänge Produktfamilie Produkttyp BMG 6 Programmname Schalten, Dimmen, Eingänge MiX-Serie 1.2 Die ETS Datenbank finden Sie auf unserer Internetseite: http://www.theben.de Tabelle 1 Anzahl Kommunikationsobjekte: Max. 64 Anzahl Gruppenadressen: Anzahl Zuordnungen: Stand: Apr-06 (Änderungen vorbehalten) -
Seite 7: Kommunikationsobjekte
Binäreingangsmodule der -Serie BMG6 – BME 6 3.2 Kommunikationsobjekte Jedes kanalbezogene Objekt kann, je nach Parametrierung, unterschiedliche Funktionen annehmen. Tabelle 2: Übersicht Funktion Objektname Verhalten Schalten EIN/AUS GM BMG6 Kanal 1 1 Bit Senden EIS 1 Step / Stopp... - Seite 8 Binäreingangsmodule der -Serie BMG6 – BME 6 Tabelle 3: Übersicht der Objektnummern bei 1 BMG 6 und 2 Erweiterungsmodule BME 6 Modul Grundmodul 1. Erweiterungsmodul 2. Erweiterungsmodul (GM) (EM1) (EM2) Funktion C1 C2 C3 C4 C5 C6 C1 C2 C3 C4 C5 C6 C1 C2 C3 C4 C5 C6...
-
Seite 9: Beschreibung Der Objekte
Binäreingangsmodule der -Serie BMG6 – BME 6 3.2.1 Beschreibung der Objekte Objekte 0, 3, 6, 9, 12, 15, 20, 23, 26, 29, 32, 35, 40, 43, 46, 49, 52, 55 „Schalten EIN/AUS, Step / Stopp, Prozentwert senden, Zählerwert senden, 1 Byte wiederholen“... - Seite 10 Binäreingangsmodule der -Serie BMG6 – BME 6 • Objekte 1, 4, 7, 10, 13, 16, 21, 24, 27, 30, 33, 36, 41, 44, 47, 50, 53, 56 „heller / dunkler, AUF, AB, AUF/AB, Schalten EIN/AUS“ Die Funktion und der Typ des Objekts sind ebenfalls vom Parameter „Funktion des Eingangs“...
-
Seite 11: Parameter
Binäreingangsmodule der -Serie BMG6 – BME 6 3.3 Parameter 3.3.1 Parameterseiten Tabelle 7 Funktion Beschreibung Allgemein Auswahl der angeschlossenen Erweiterungsmodule und des allgemeinen Parameters für das zykl. Senden der Rückmeldungen Parameter für den 1. Eingang des Grundmoduls GM BMG6 I1 GM BMG6 I2 Parameter für den 2. -
Seite 12: Parameterbeschreibung
Binäreingangsmodule der -Serie BMG6 – BME 6 3.3.2 Parameterbeschreibung 3.3.2.1 Die Funktion „Schalter / Taster“ Ein Eingang wird mit einem Taster oder Schalter verbunden. Wird dieser betätigt, so wird ein Schalt- , Wert, Prioritäts- oder ein Temperaturwerttelegramm auf den Bus gesendet. - Seite 13 Binäreingangsmodule der -Serie BMG6 – BME 6 Bezeichnung Werte Beschreibung Bei Objekttyp Schalten: Wie soll der Kanal beim Anlegen einer Eingangsspannung reagieren? Keine Ignorieren EIN Telegramm senden AUS Telegramm senden Kanalzustand umkehren (vgl. Stromstossrelais) Bei Objekttyp Priorität 2 Bit Keine Keine Reaktion.
- Seite 14 Binäreingangsmodule der -Serie BMG6 – BME 6 Bezeichnung Werte Beschreibung Bei Objekttyp Temperaturwert. Temperaturwert bei Keinen Temperaturwert senden. Keine Reaktion. steigender Flanke 0°C .. 40°C in 1°C Stufen Temperaturwert senden. Mit dieser Funktion kann z.B. ein Sollwert an einen Thermostat gesendet...
- Seite 15 Binäreingangsmodule der -Serie BMG6 – BME 6 Bezeichnung Werte Beschreibung Reaktion bei keine Keine Reaktion. Buswiederkehr aktualisieren Der aktuelle Zustand des Kanals wird gesendet. wie nach steigender Flanke Reaktion wie bei steigender Flanke parametriert. wie nach fallender Flanke Reaktion wie bei fallender Flanke parametriert.
-
Seite 16: Die Funktion „Dimmen
Binäreingangsmodule der -Serie BMG6 – BME 6 3.3.2.2 Die Funktion „Dimmen“ Ein Eingang (zwei Eingänge) wird (werden) mit einem einfachen oder doppelten Taster (Wippe) verbunden. Wird einer dieser Taster betätigt, so wird ein Dimmtelegramm oder EIN/AUS Telegramm auf den Bus an den Dimmer gesendet. - Seite 17 Binäreingangsmodule der -Serie BMG6 – BME 6 Bezeichnung Werte Beschreibung Langer Tastendruck ab 300 .. 1000ms Diese Funktion dient zur klaren Unterscheidung zwischen langem und kurzem Tastendruck. Wird die Taste mindestens so lange wie die eingestellte Zeit betätigt, so wird ein langer Tastendruck erkannt.
-
Seite 18: Die Funktion „Jalousie
Binäreingangsmodule der -Serie BMG6 – BME 6 3.3.2.3 Die Funktion „Jalousie“ Ein Eingang (zwei Eingänge) wird (werden) mit einem einfachen oder doppelten Taster (Wippe) verbunden. Je nach Dauer des Tastendrucks werden Fahr- oder Stepbefehle an den Jalousieaktor gesendet. Folgende Parameter stehen zur Auswahl:... - Seite 19 Binäreingangsmodule der -Serie BMG6 – BME 6 Bezeichnung Werte Beschreibung Reaktion bei keine Keine Reaktion Buswiederkehr Einschalttelegramm senden Ausschalttelegramm senden nach 5 sec EIN Einschalttelegramm verzögert senden nach 10 sec EIN nach 15 sec EIN nach 5 sec AUS Ausschalttelegramm verzögert senden...
-
Seite 20: Die Funktion „Wertgeber
Binäreingangsmodule der -Serie BMG6 – BME 6 3.3.2.4 Die Funktion „Wertgeber“ Grundfunktionalität: Die Betätigung des angeschlossenen Tasters löst ein Werttelegramm aus. Je nach Parametrierung können auch 2 unterschiedliche Telegramme ausgesendet werden („lang/kurz“ Funktion). Tabelle 11 Bezeichnung Werte Beschreibung Entprellzeit... - Seite 21 Binäreingangsmodule der -Serie BMG6 – BME 6 Bezeichnung Werte Beschreibung Parameter für Art des Wertgebers „Prozentwertgeber“ Prozentwert 0 .. 100 % in 5 % Schritten Prozentwert der bei Betätigung des Tasters gesendet werden soll Sonderfunktion nach Soll bei langem Tastendruck ein 2.
- Seite 22 Binäreingangsmodule der -Serie BMG6 – BME 6 Bezeichnung Werte Beschreibung Parameter für Art des Wertgebers „Letztes empf. Telegramm wiederholen“ Objekttyp des Wert 0..255 (1 Byte) Format des zu empfangenden Telegramms Temperatur od. allg EIS5-Wert Telegramms, das durch Aktivierung des...
-
Seite 23: Die Funktion „Zähler
Binäreingangsmodule der -Serie BMG6 – BME 6 3.3.2.5 Die Funktion „Zähler“ Grundfunktionalitäten: Es sind 2 Grundtypen von Zähler möglich: • Der Ereigniszähler zählt hoch und sendet seinen Zustand auf den Bus • Der Vergleicher vergleicht den Zählerzustand mit einem fest parametrierten Zählwert (Vergleichswert). - Seite 24 Binäreingangsmodule der -Serie BMG6 – BME 6 Bezeichnung Werte Beschreibung Funktion des Zählverhalten in Abhängigkeit von Eingangsobjekts Objekt 2* Sperren Nur zählen, wenn Sperren = 0 ist. Freigabe Nur zählen, wenn Freigabe = 1 ist. Reset Zählerstand auf 0 zurücksetzen wenn ein Telegramm empfangen wird (0 oder 1) Zählertyp...
-
Seite 25: Die Funktion „2 Telegramme Senden
Binäreingangsmodule der -Serie BMG6 – BME 6 3.3.2.6 Die Funktion „2 Telegramme senden“ Grundfunktionalität: Das Aktivieren des Eingangs löst das Senden von 2 Telegrammen aus. Das 1. Telegramm ist ein Schaltbefehl, das 2. kann entweder ein Schaltbefehl oder ein Wert (0 .. 255) sein. - Seite 26 Binäreingangsmodule der -Serie BMG6 – BME 6 Bezeichnung Werte Beschreibung Telegramm zyklisch nein welche Objekte sollen zyklisch gesendet senden nur Objekt 1 werden? nur Objekt 2 Objekt 1 & 2 Reaktion auf Sperre ignorieren Keine Reaktion auf Sperrtelegramme Sperrtelegramm Objekt 1 sperren, bei Aufheben Nur erstes Objekt sperren.
-
Seite 27: Anhang
Binäreingangsmodule der -Serie BMG6 – BME 6 Bezeichnung Werte Beschreibung Reaktion bei keine Welche Objekte sollen nach Busausfall Buswiederkehr senden, nachdem die Busspannung Objekt 1 aktualisieren wiederhergestellt wurde? Soll das Senden erst nach Ablauf einer Objekt 2 aktualisieren Verzögerung erfolgen? Objekt 1 &...
