Baubeschreibung
N° 200.174

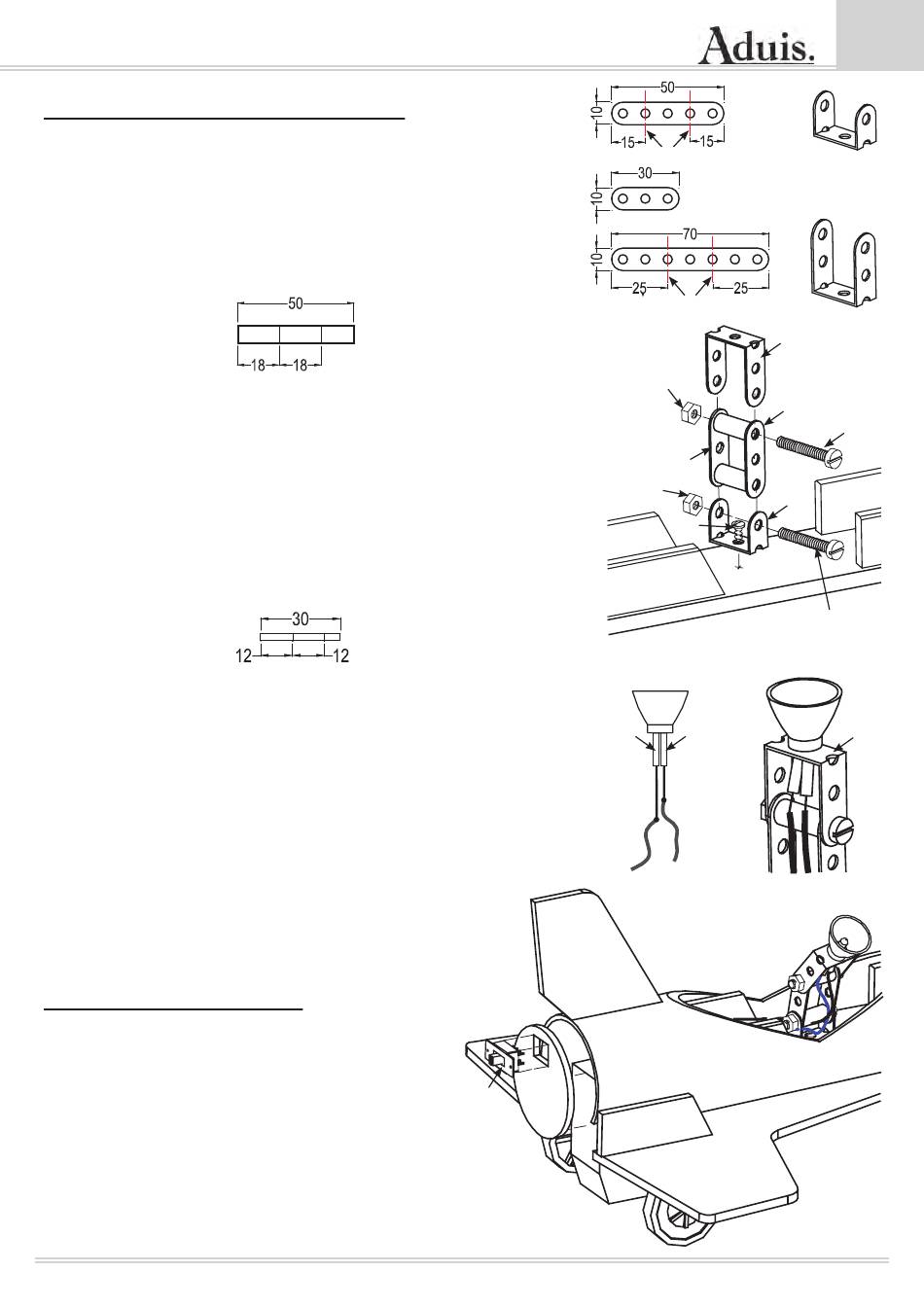

7. Die LED Lampe (T) mit Schwenkarm:
• Zeichne die Biegekante auf Teil (M, O) mit einem Fineliner
(Filzstift) auf.
• Biege die Teile (M, O) nach Abbildung.
• Schneide vom beiliegenden PVC - Schlauch 2 Teile (Z) ab.
PVC Schlauch 4x1,5mm
• Schraube Teile (M) auf Teil (G).
• Verschraube den Schwenkarm (M, N, O, Z) nach Abbildung.
• Schneide vom Silikonschlauch 2 Teile (Y) ab und klebe sie als
Isolierung an die Füße der Ledlampe (T).
Silikonschlauch 1x1mm
• Schneide vom beiliegenden Kabel je ein Stück mit 200 und
100mm ab.
-> Den Rest gut aufbewahren, wird noch benötigt!
• Löte das Kabel 200 mm an den + Pluspol (langer Fuß) der LED
(T).
• Löte das Kabel 100mm an den - Minuspol (kurzer Fuß) der
LED (T).
• Fädle die LED - Lampe (T) in Teil (O) und klebe sie fest.
8. Teil (L) und Schalter (V):
• Klebe Schalter (V) in die Aussparung von Teil (L).
• Schiebe die Motoreinheit vollständig
in Rohr (A) ein.
• Klebe Teil (L) mit Alleskleber (Uhu Kraft) am
Getriebemotor (S) fest.
-> Keinen Kleber auf Rohr (A) bringen!
Baubeschreibung
Z
Z
Rest
2xY
Biegekante
Mutter M4
M4
2,9x6,5
H
LED
Y
+
Kabel
200mm
E
V
L
D
S
M
2x N
O
Biegekante
O
N
Z
N
Z
M
G
T
T
Y
-
Y Y
Kabel
100mm
A
C
M4x25
J
M4x25
O
