Baubeschreibung
N° 200.174

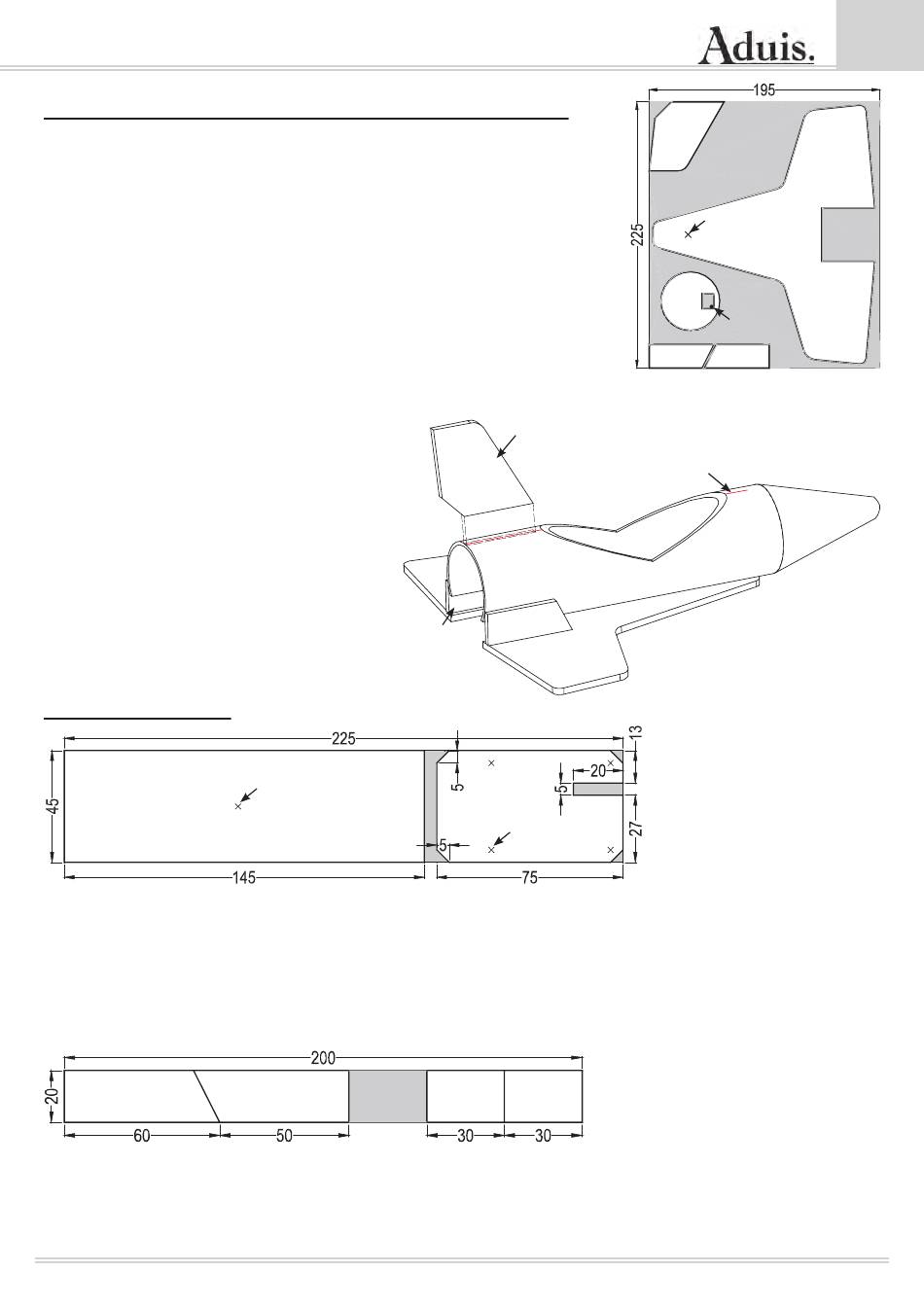

4. Die Tragfl äche (C, D), das Höhenleitwerk und Teil (L):
• Schneide die Schablonen der Teile (C, D, E, L) grob mit der
Schere aus und klebe sie mit tranparentem Klebeband auf das
Sperrholz.
• Stich den Stechpunkt in Teil (C) mit einem Vorstecher vor.
• Bohre in die Aussparung in Teil (L) ein Loch zum Einfädeln der
Laubsäge.
• Säge die Teile aus und arbeite die Sägekante mit Schleifpapier
nach.
• Leime Rumpf (A) auf Teil (C).
-> Achte darauf, dass die Mittellinie
von Teil (A) oben in der Mitte ist.
• Leime die Teile (D) auf.
• Leime Teil (E) so auf die Mittellinie von
Teil (A), dass er senkrecht nach oben
zeigt.
5. Die Motoreinheit:
G
• Zeichne die Teile (G + K) auf das Sperrholz 225/45/6mm auf.
• Stich die Stechpunkte mit einem Vorstecher vor.
• Säge die Teile (G, K) nach Abbildung aus und arbeite die Sägekanten
mit Schleifpapier nach.
H
• Säge die Teile (H, J) nach Abbildung ab und arbeite die Sägekanten
nach.
Baubeschreibung
D
Stechpunkte
H
zeigt senkrecht
nach oben
Mittellinie ist
E
A
D
C
K
Stechpunkte
J
J
E
Stechpunkt
C
L
Loch zum Einfädeln
der Laubsäge
D
D
mittig oben
F
