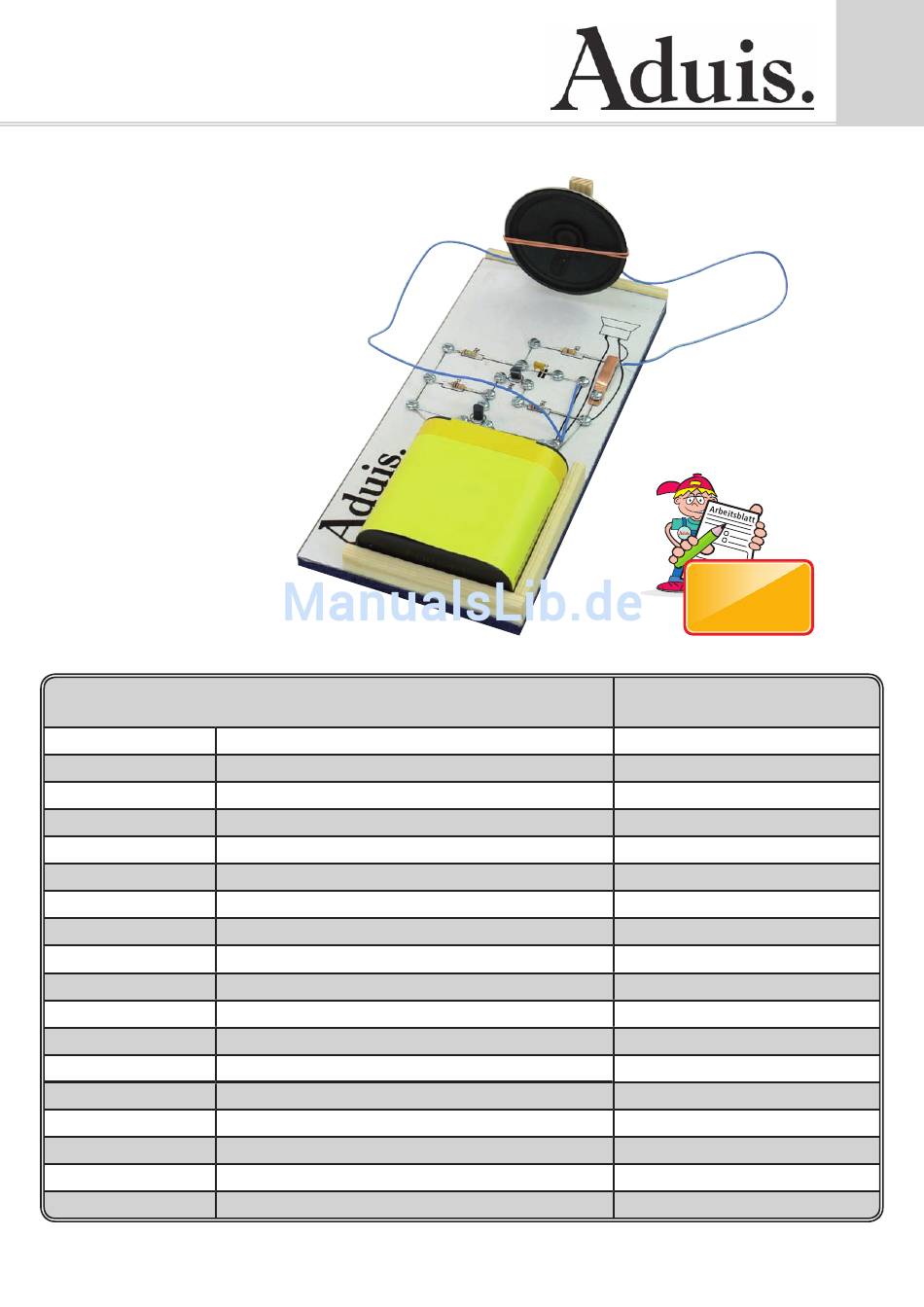

N° 200.904
Autohupe
Name:
Stückliste:
1 Kondensator
1 Widerstand
1 Widerstand
1 Widerstand
1 Widerstand
1 Transistor
1 Transistor
1 Blechstreifen
2 Schrauben
2 Muttern
18 Schrauben
Gummiring
Draht
Litze
1 Spanplatte
2 Holzleisten
1 Lautsprecher
Stückliste
C...0,1 µF, Nr. 104
R1...1K Ohm, braun-schwarz-rot-gold
R2...150 K Ohm, braun-grün-gelb-gold
R3...47 K Ohm, gelb-violett-orange-gold
R4...100 Ohm, braun-schwarz-braun-gold
T1 NPN BC 548
T2 PNP BC 557
als Schalter
M3 x 20 mm
M3
2,9 x 6,5 mm
Ø 50mm
700 mm
500 mm
195/ 90 / 8 mm
140 / 10 / 5 mm
LS...8 Ohm
Dazu passende
Arbeitsblätter
gratis zum Herunterladen
www.aduis.com
Klasse:
Werkzeugvorschlag:
Bleistift, Zirkel, Lineal
Hammer
Nägel oder Spitzbohrer
Schraubenzieher
Zange, Seitenschneider
Bohrmaschine
Bohrer Ø 2 mm, Ø 2,5 mm
Cuttermesser

Werbung

loading

Verwandte Anleitungen für Aduis Autohupe 200.904

Inhaltszusammenfassung für Aduis Autohupe 200.904

  • Seite 1 N° 200.904 Autohupe Dazu passende Arbeitsblätter gratis zum Herunterladen www.aduis.com Name: Klasse: Stückliste: Werkzeugvorschlag: 1 Kondensator C...0,1 µF, Nr. 104 Bleistift, Zirkel, Lineal 1 Widerstand R1...1K Ohm, braun-schwarz-rot-gold Hammer 1 Widerstand R2...150 K Ohm, braun-grün-gelb-gold Nägel oder Spitzbohrer 1 Widerstand R3...47 K Ohm, gelb-violett-orange-gold...
  • Seite 2 Baubeschreibung N° 200.904 Schaltzeichen Abbildung Beschreibung steuert den Stromfl uss Für die Unterscheidung der einzelnen Widerstände wird eine Farbcodierung verwendet. Bsp: braun-grau-braun-gold 180 Ohm gelb-lila-orange-gold 47 kOhm Der vierte Ring beschreibt nur den Toleranzwert. Einheit: Ohm (Ω) ungepolt speichert elektrische Ladung Beim Kondensator gibt es zwei unterschiedliche Arten: 1.

  • Seite 3: Funktion Der Schaltung

    Baubeschreibung N° 200.904 BAUANLEITUNG: 1. ALLGEMEINES: Diese Schaltung wird mit einer Spannungsversorgung (Batterie) von 4,5 V betrieben. Es ist darauf zu achten, dass der NPN- und der PNP-Transistor richtig gepolt sind. Sonst kann es zur Zerstö- rung des Bauteils kommen. 2.
  • Seite 4 Baubeschreibung N° 200.904 4. WIE WIRD DIE SCHALTUNG MONTIERT? 1. Den Steckplan M 1:1 (hinten) mit der Schere ausschneiden und aufkleben. 2. An den mit schwarzen Punkten gekennzeichneten Stellen (●) Löcher mit einem Spitzbohrer vorstechen oder mit Bohrer Ø 2 mm vorbohren. 3.
