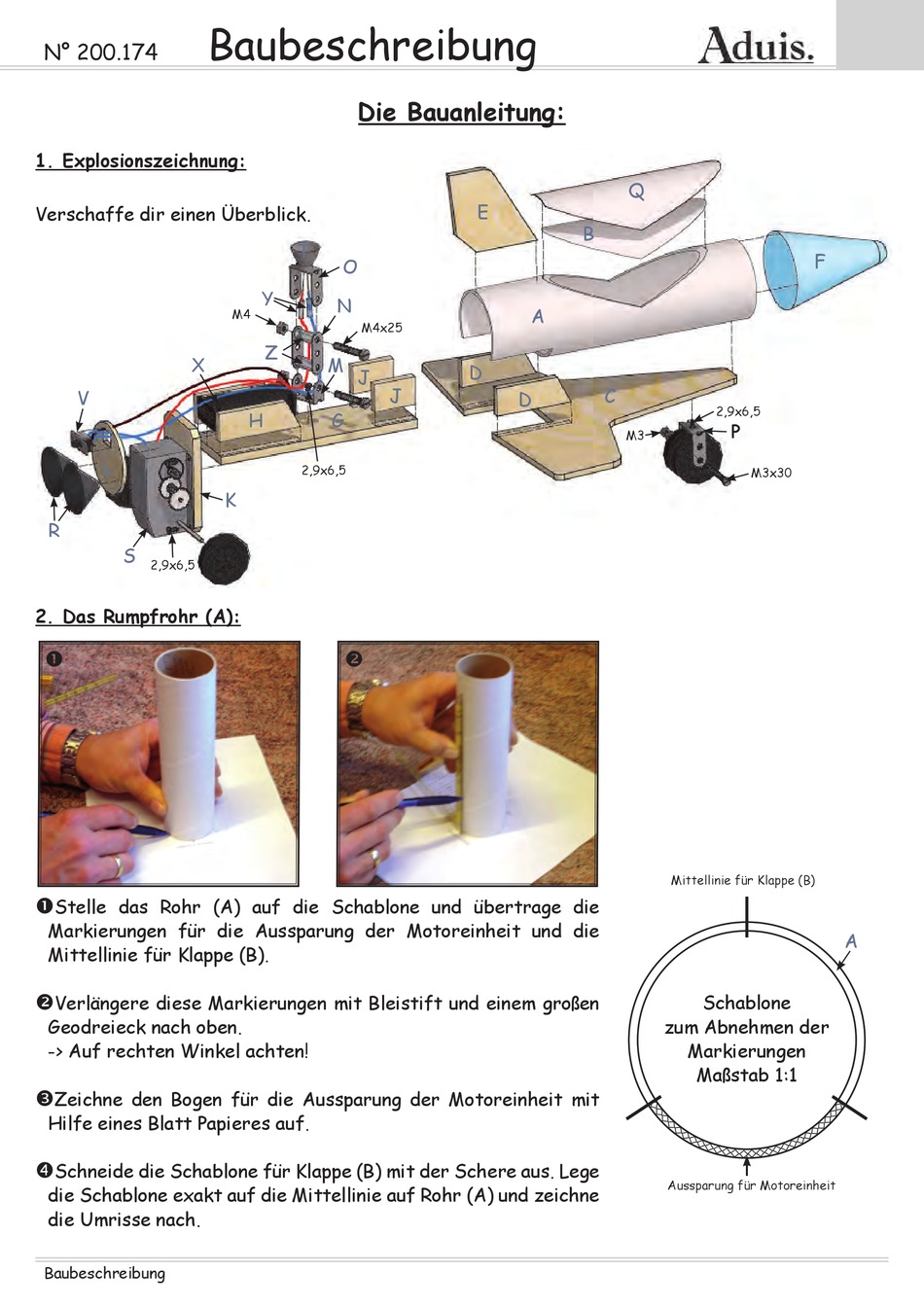

Baubeschreibung
N° 200.174
1. Explosionszeichnung:
Verschaffe dir einen Überblick.
X
V
L
R
S
2,9x6,5
2. Das Rumpfrohr (A):
Stelle das Rohr (A) auf die Schablone und übertrage die
Markierungen für die Aussparung der Motoreinheit und die
Mittellinie für Klappe (B).
Verlängere diese Markierungen mit Bleistift und einem großen
Geodreieck nach oben.
-> Auf rechten Winkel achten!
Zeichne den Bogen für die Aussparung der Motoreinheit mit
Hilfe eines Blatt Papieres auf.
Schneide die Schablone für Klappe (B) mit der Schere aus. Lege
die Schablone exakt auf die Mittellinie auf Rohr (A) und zeichne
die Umrisse nach.
Baubeschreibung
Die Bauanleitung:
T
O
Y
N
M4
M4x25
Z
M
J
J
H
G
2,9x6,5
K
Q
E
B
A
D
C
D
M3
F
2,9x6,5
P
M3x30
Mittellinie für Klappe (B)
Schablone
zum Abnehmen der
Markierungen
Maßstab 1:1
Aussparung für Motoreinheit
A
